Dark Blade by G69T - Part 2 - The New Case

« il: 27 Dicembre 2005 19:52:41 »

Innanzi tutto un grosso saluto a tutti voi del forum di freemodding, in particolare ad _eEnmaSs_ con il quale ho condiviso il "divertimento" nello sviluppo del mio precedente lavoro, lo Spider's Web. Ho preferito iniziare a condividere con voi il mio attuale work in progress partendo dalla seconda parte, il nuovo case che andrà posto sopra l'attuale Water Station. Tutte ciò che riguarda la WS potrà essere postato in un altro thread, se vi sarà l'interesse da parte vostra e dello staff.

Soltanto alcune foto della WS prima di iniziare con le prime fasi di progettazione e lavorazione del case.

Zoom!

Zoom!

A presto! pollice su


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

Spot

Shark

Advanced
Posts: 340
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #1 il: 27 Dicembre 2005 19:55:09 »

benvenuto e buon lavoro..aspettiamo up! (guarda che le foto nn si vedono)


	Loggato

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #2 il: 27 Dicembre 2005 20:05:47 »

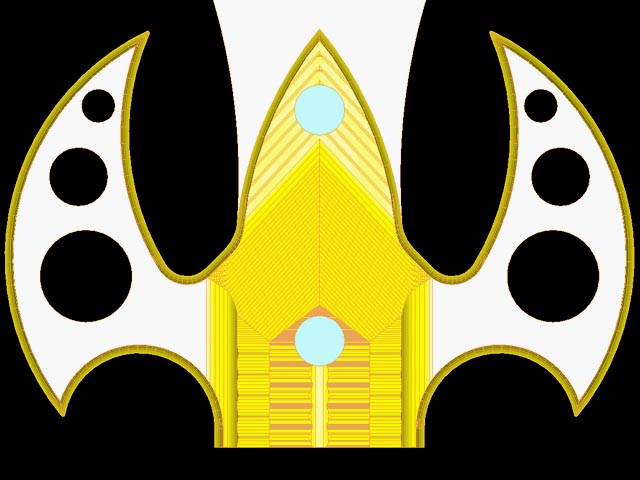

Questa immagine mostra il progetto cad del profilo della guardia, parte intermedia tra WS e case.

Queste sono le prime foto delle lavorazioni relative alla costruzione della "guardia". Questo dettaglio è composto da 2 pezzi uguali che assemblati tra loro daranno forma al pezzo più importante dell'intero progetto Dark Blade.

Il materiale utilizzato per la costruzione degli 8 pezzi è Alluminio AC100 Anticorodal in profilato di misura 120x25x160 (BxHxL)

Taglio del particolare tramite una sega a nastro.

Z O O M !

Z O O M !

Prima fase di lavorazione su Centro di Lavoro CNC.

Z O O M !


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #3 il: 27 Dicembre 2005 20:08:42 »

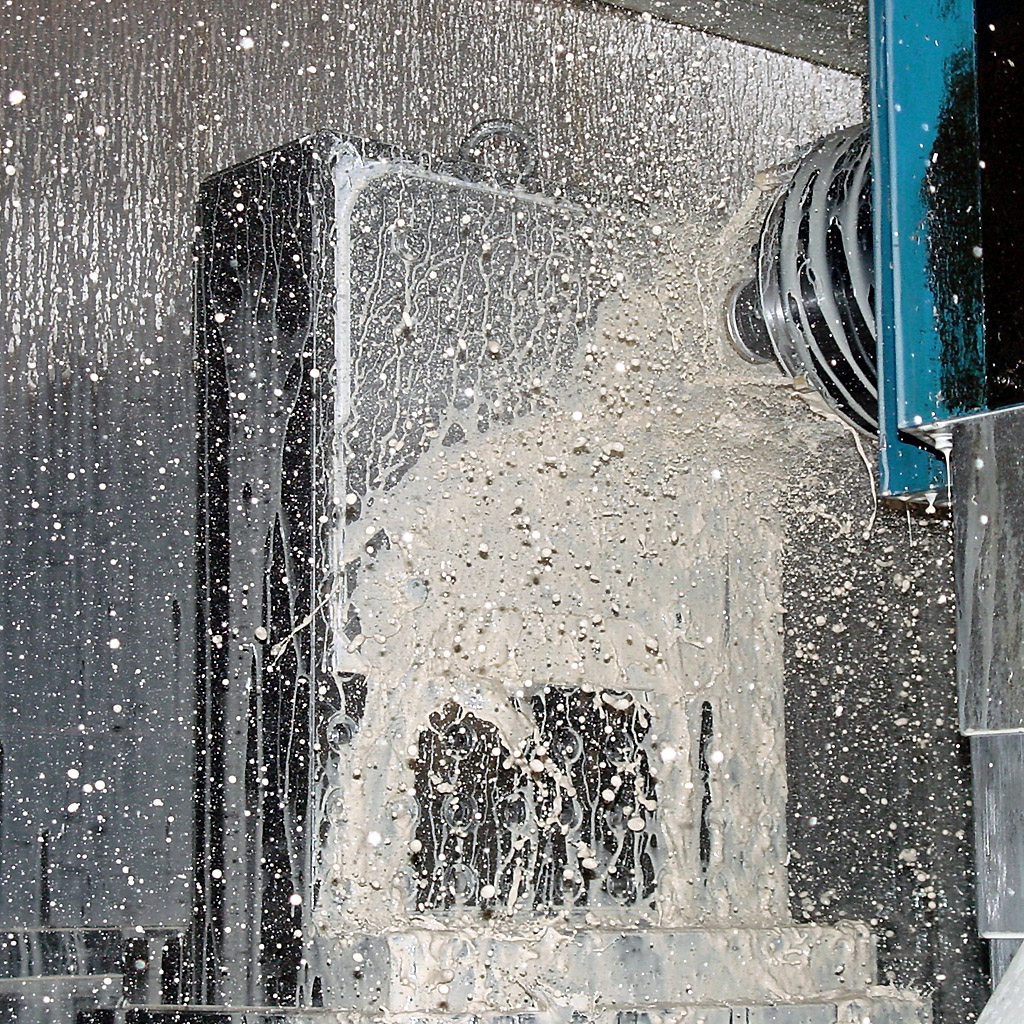

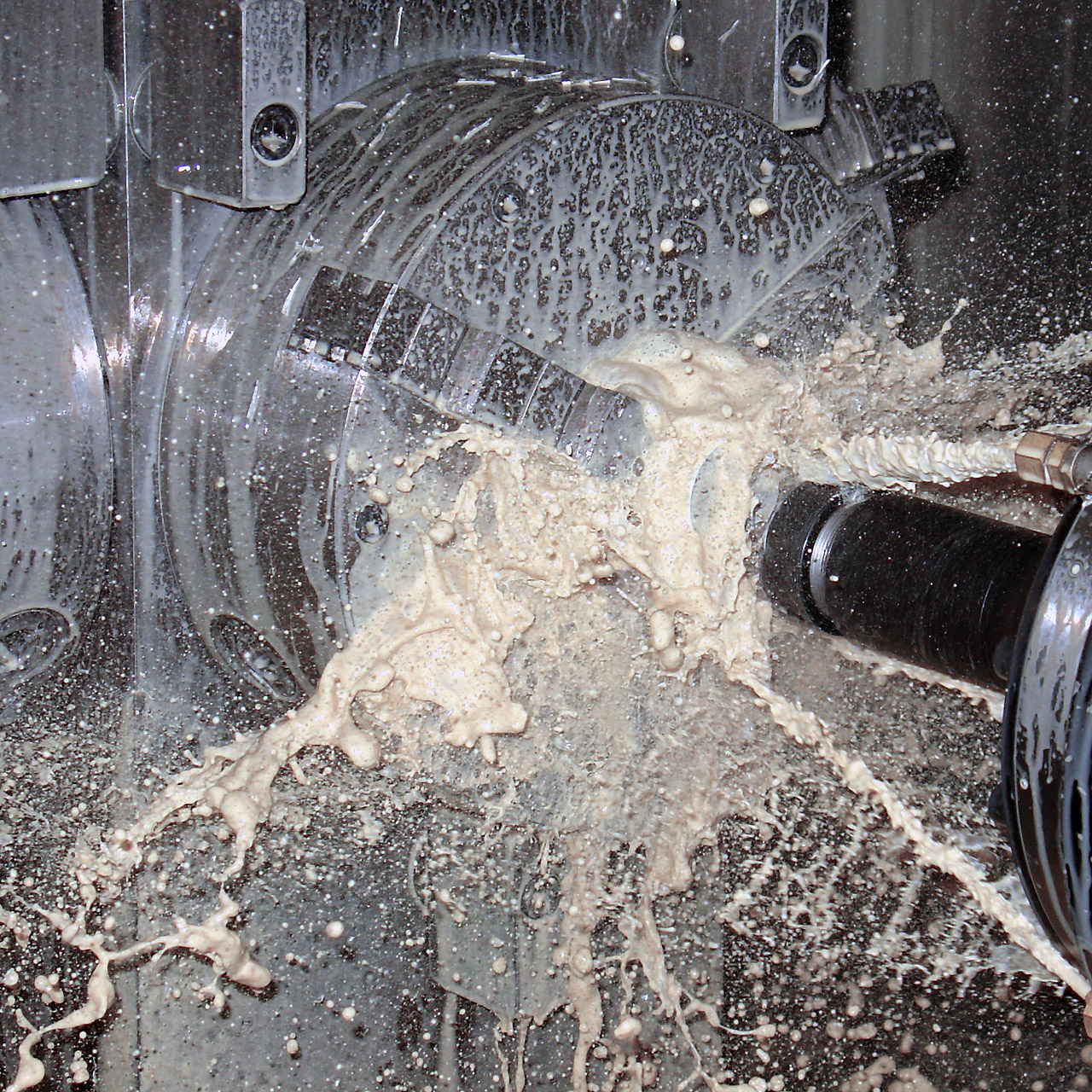

Seconda fase di lavorazione della "guardia" su Centro di Lavoro CNC.

Z O O M !


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #4 il: 27 Dicembre 2005 20:09:58 »

Alcune immagini riguardanti la terza ed ultima fase di lavorazione.

Z O O M !


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #5 il: 27 Dicembre 2005 20:11:26 »

Fase di pre-finitura.

Z O O M !


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #6 il: 27 Dicembre 2005 20:13:00 »

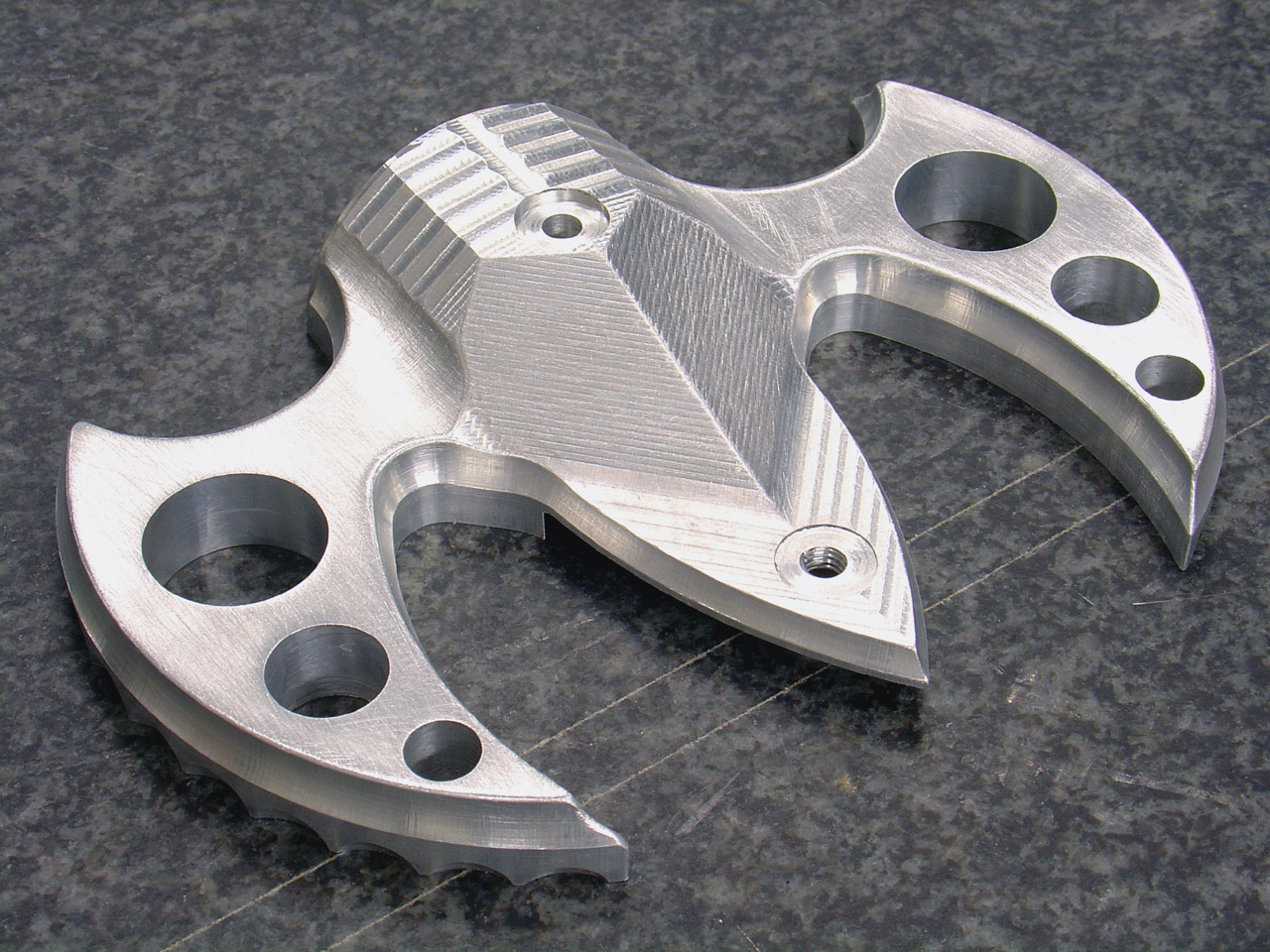

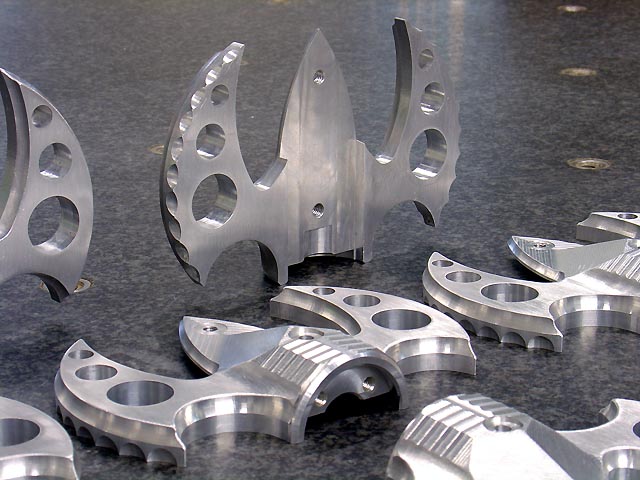

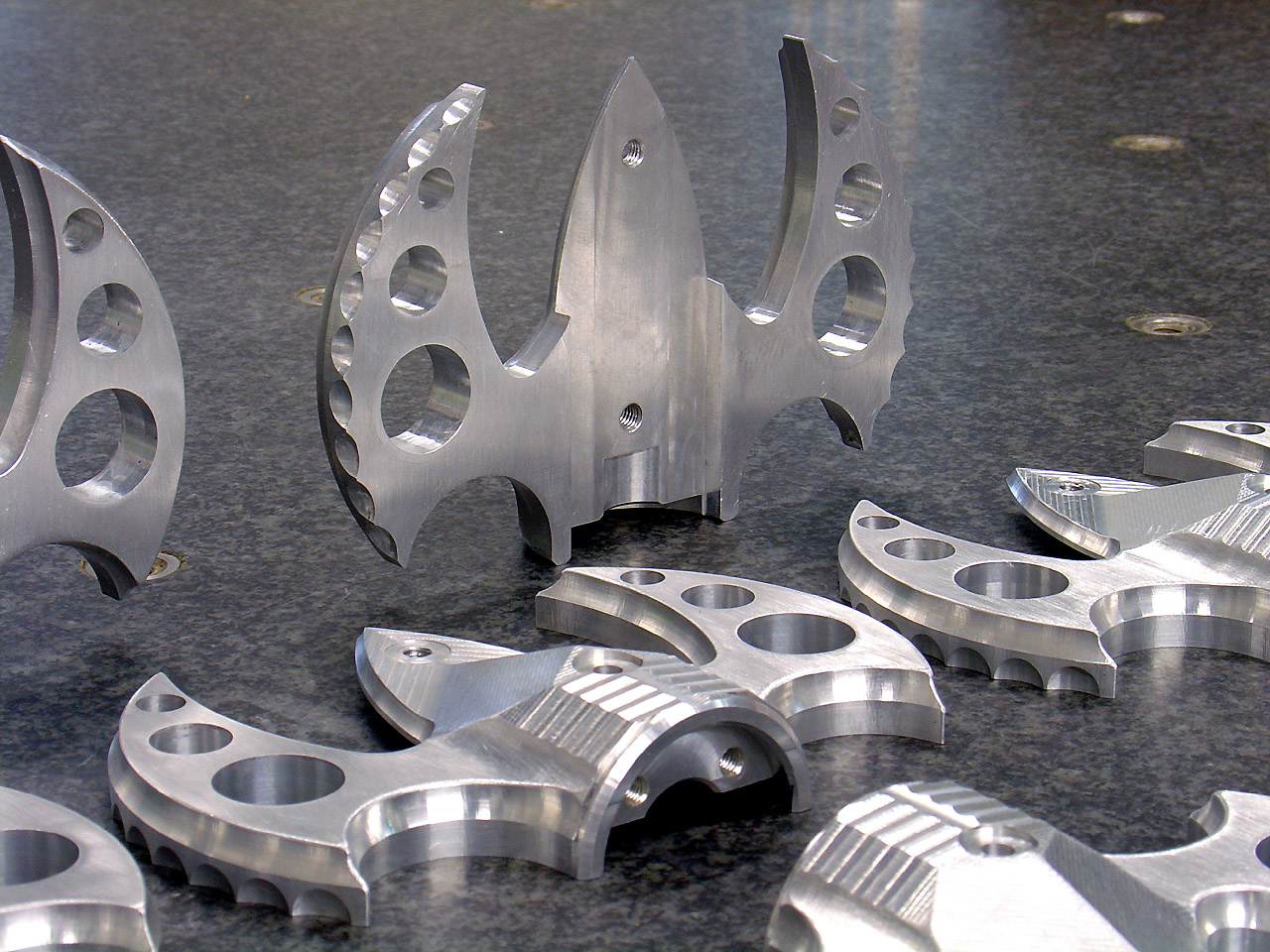

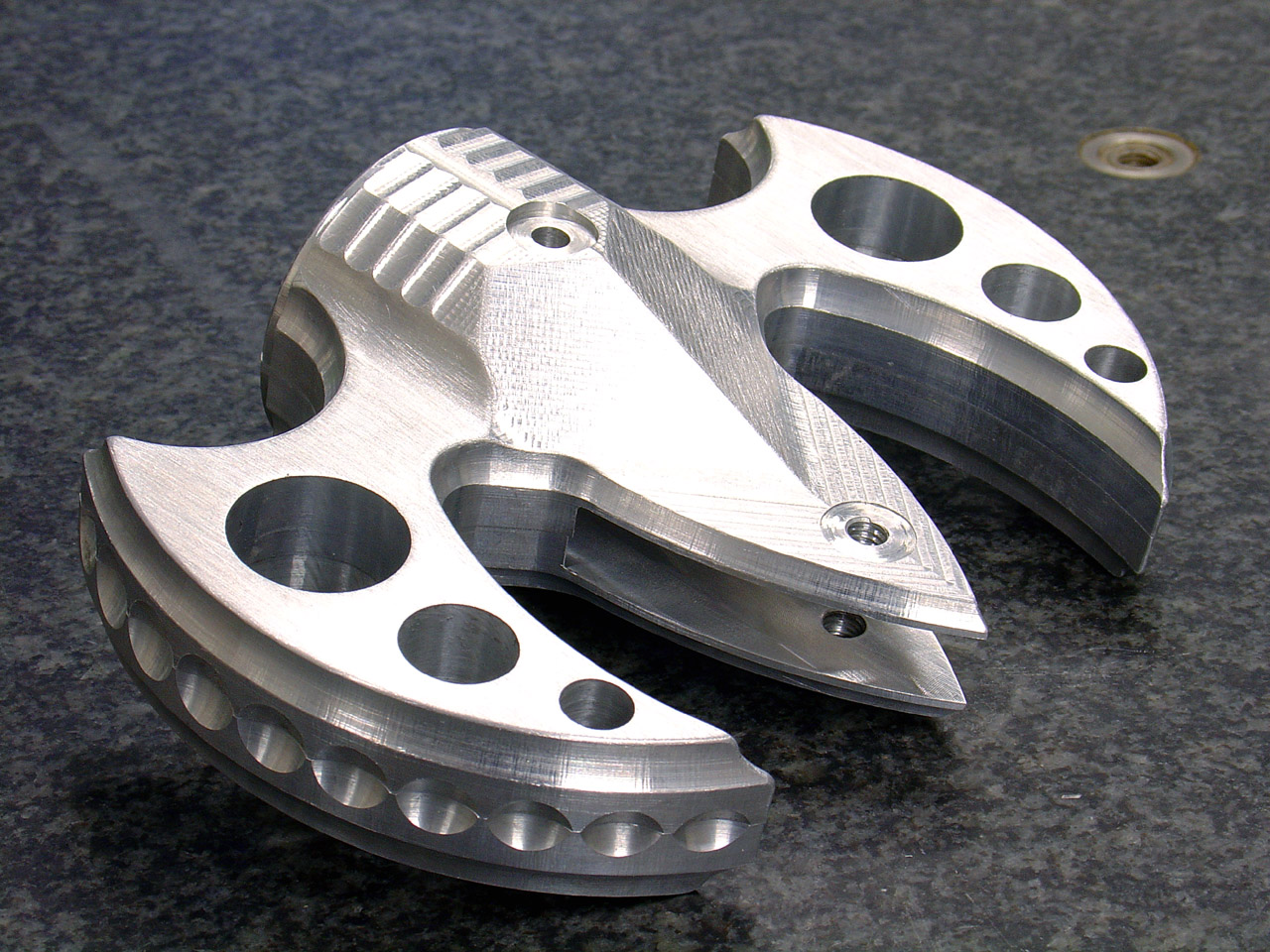

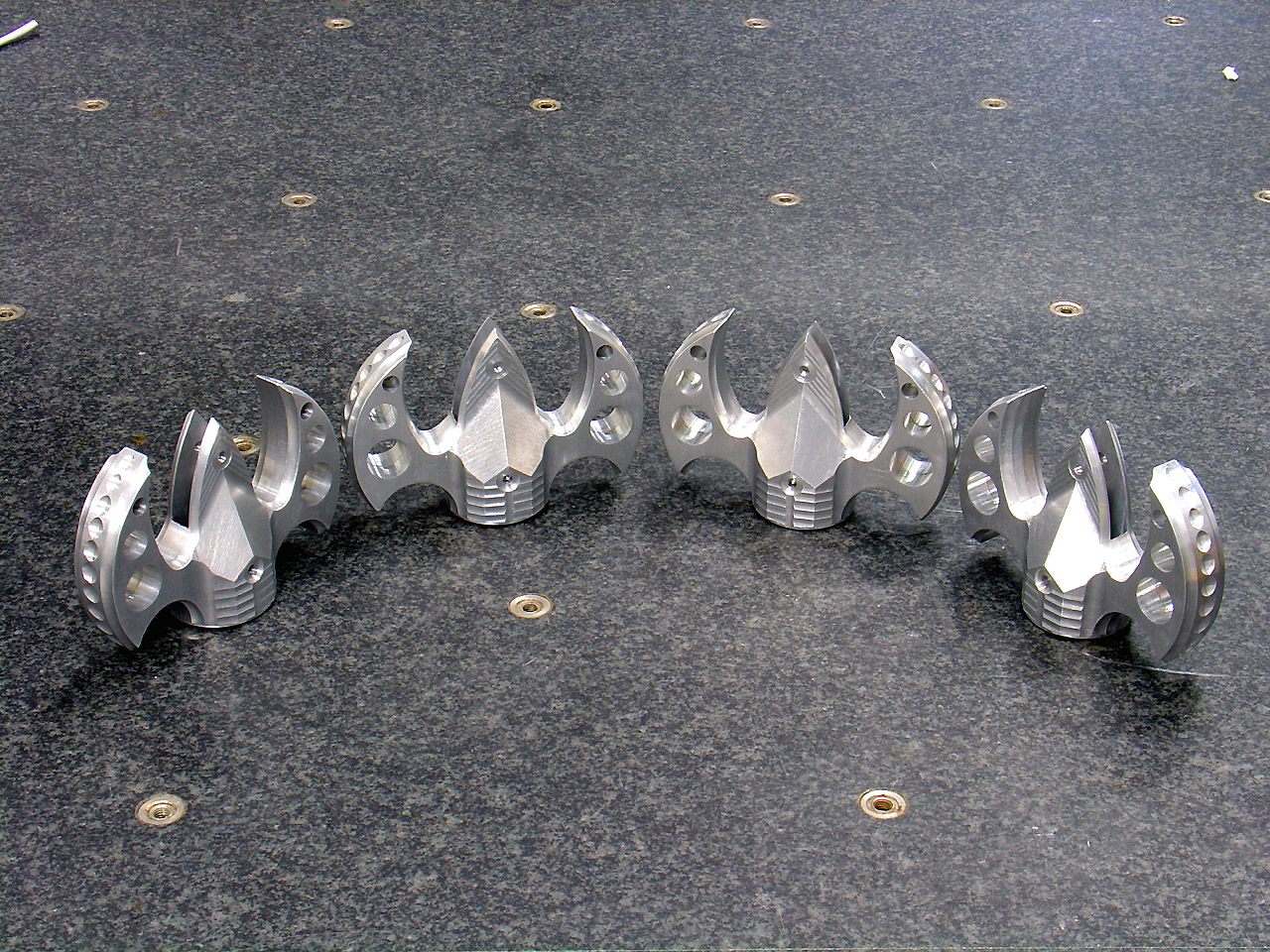

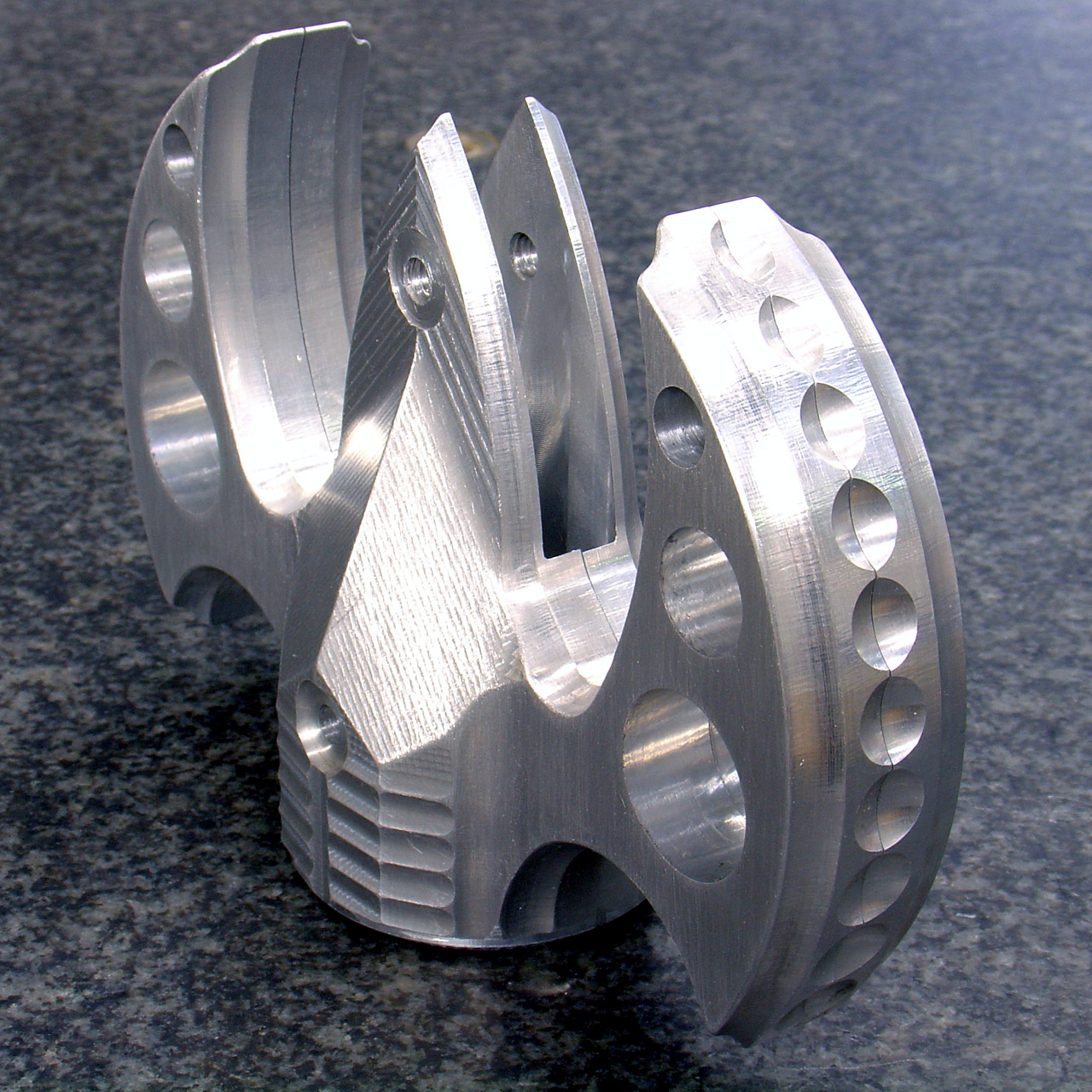

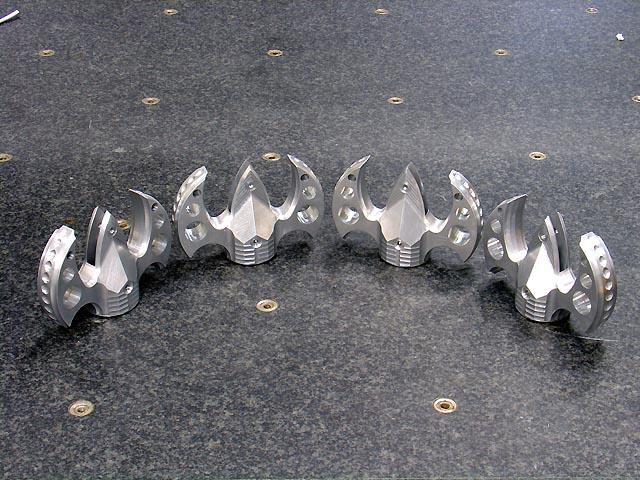

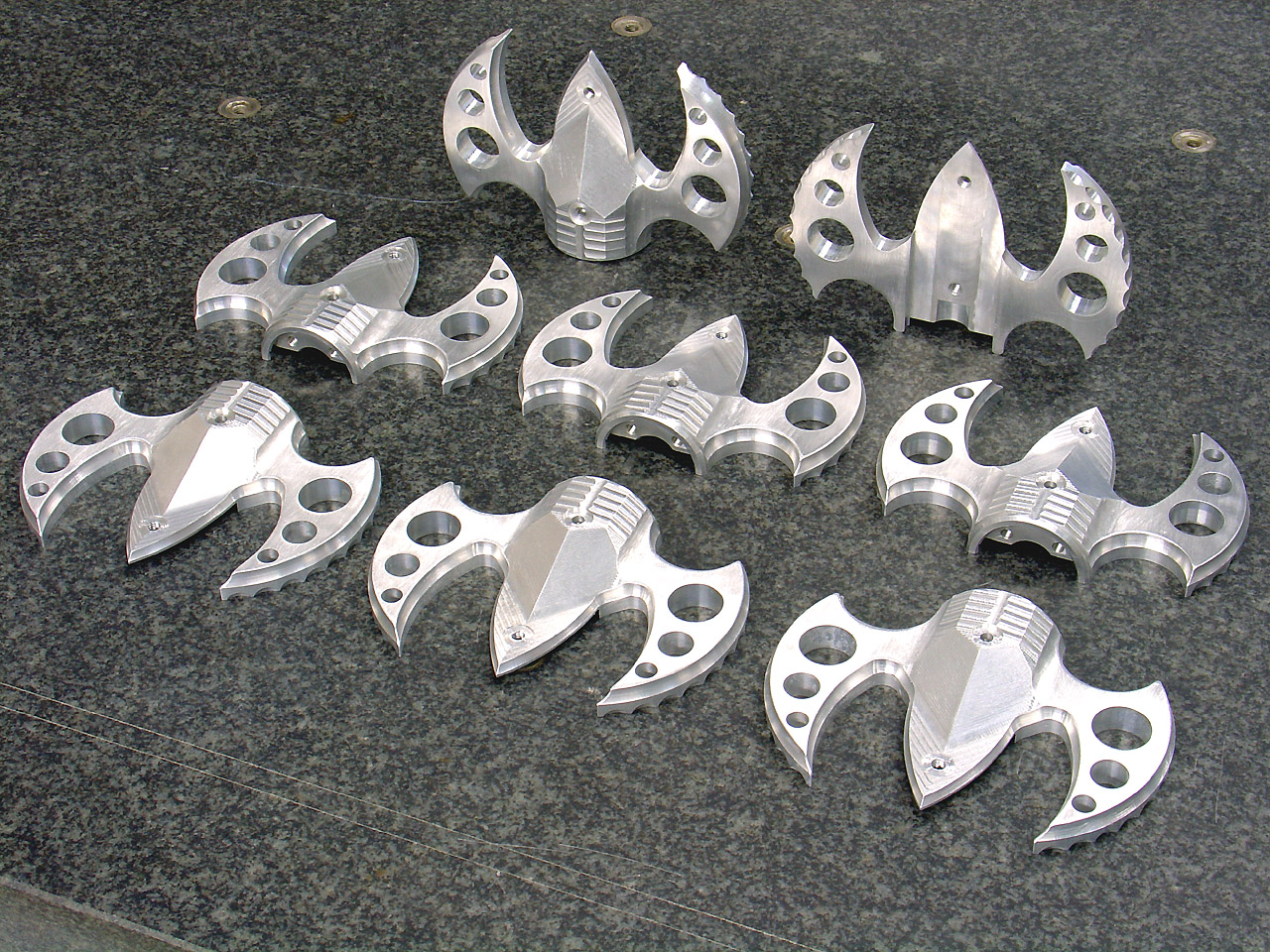

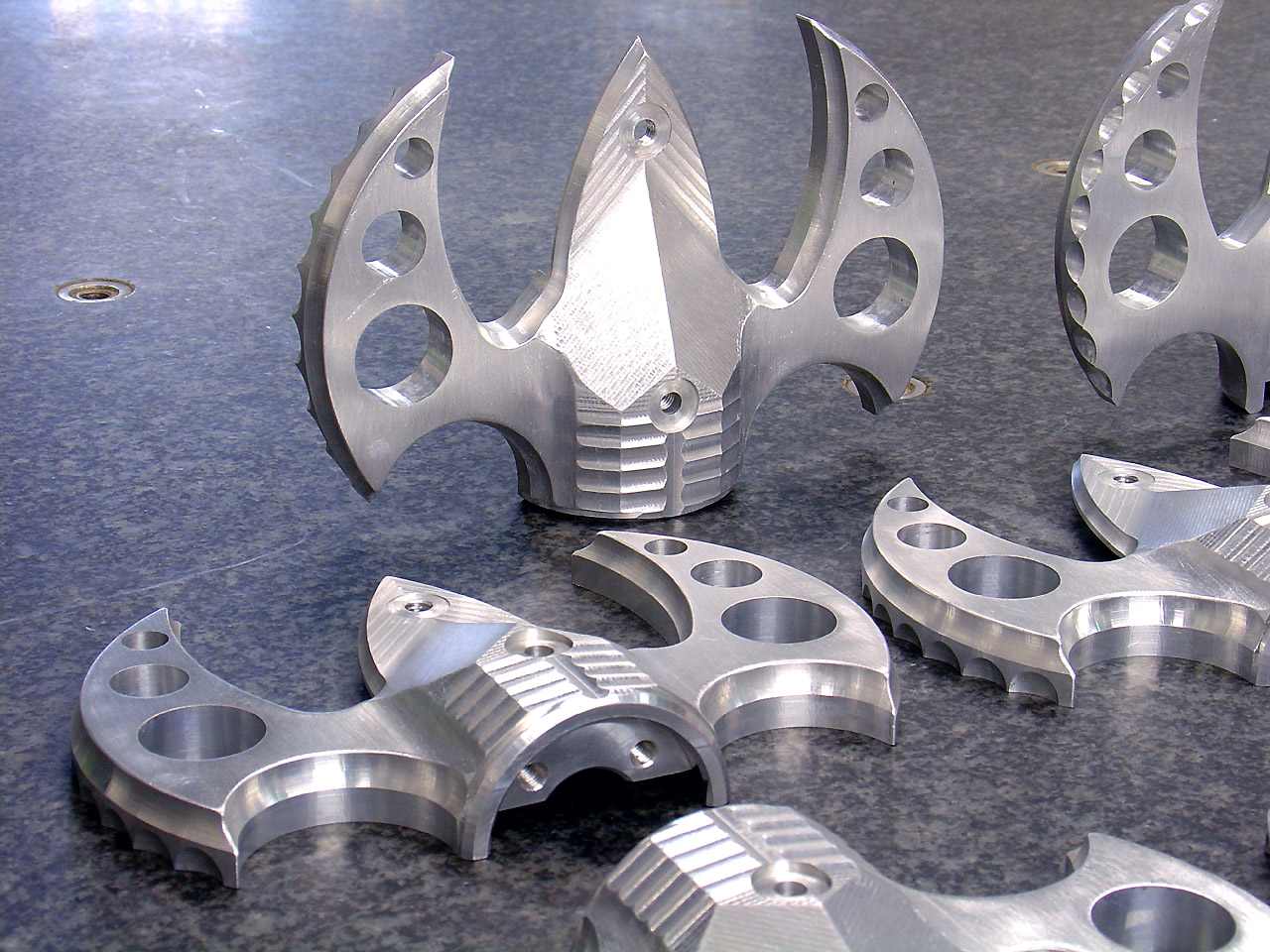

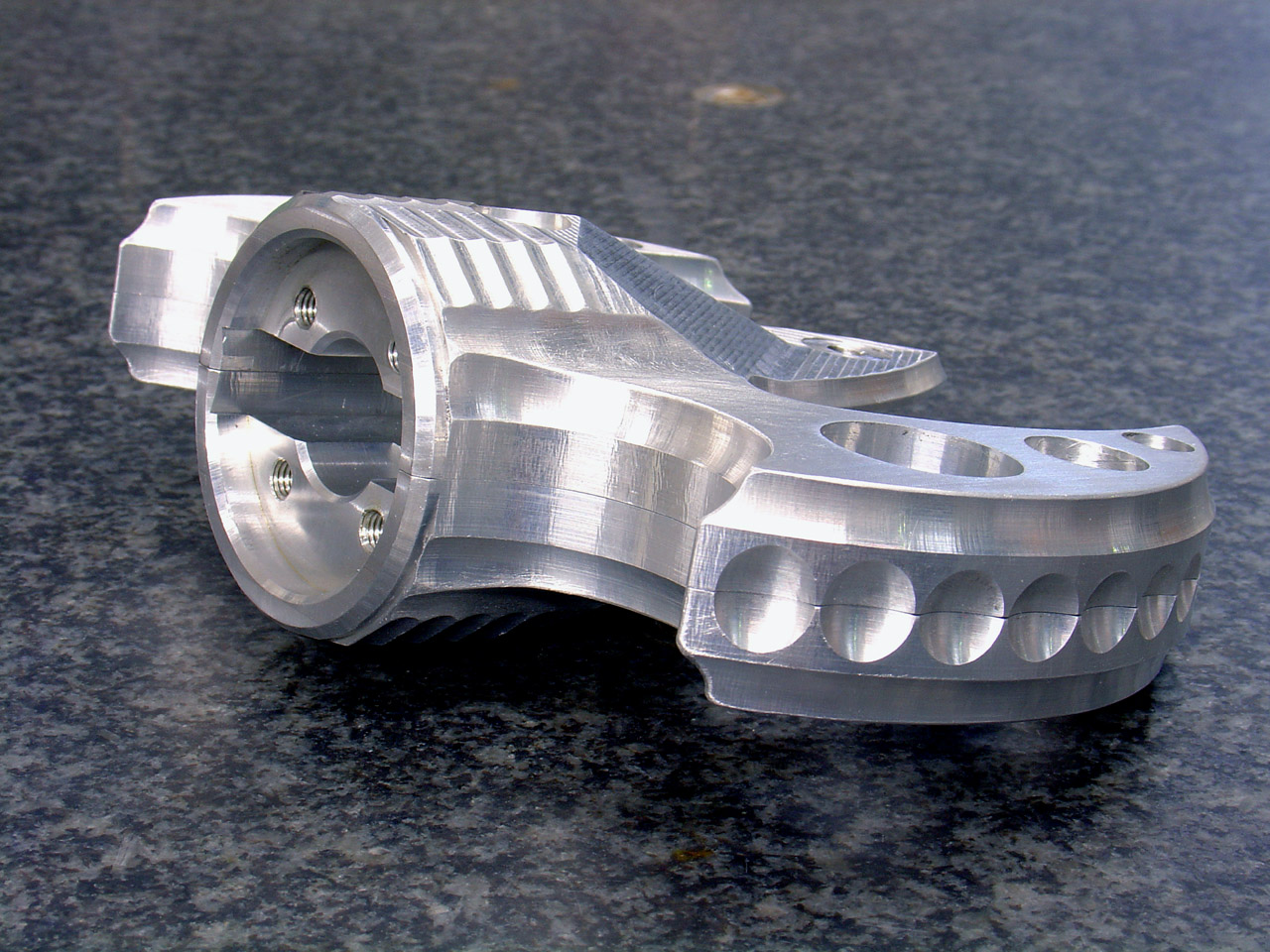

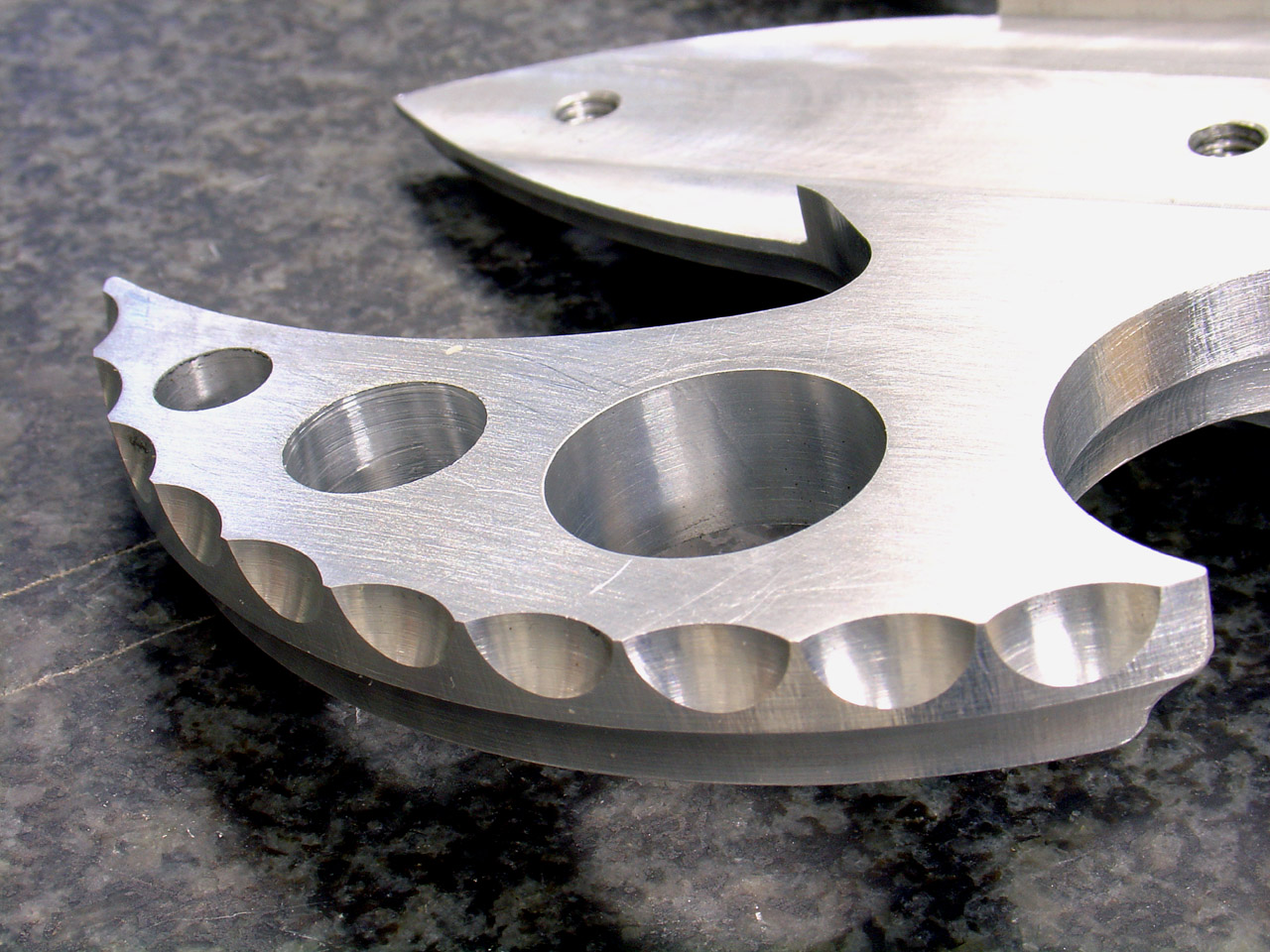

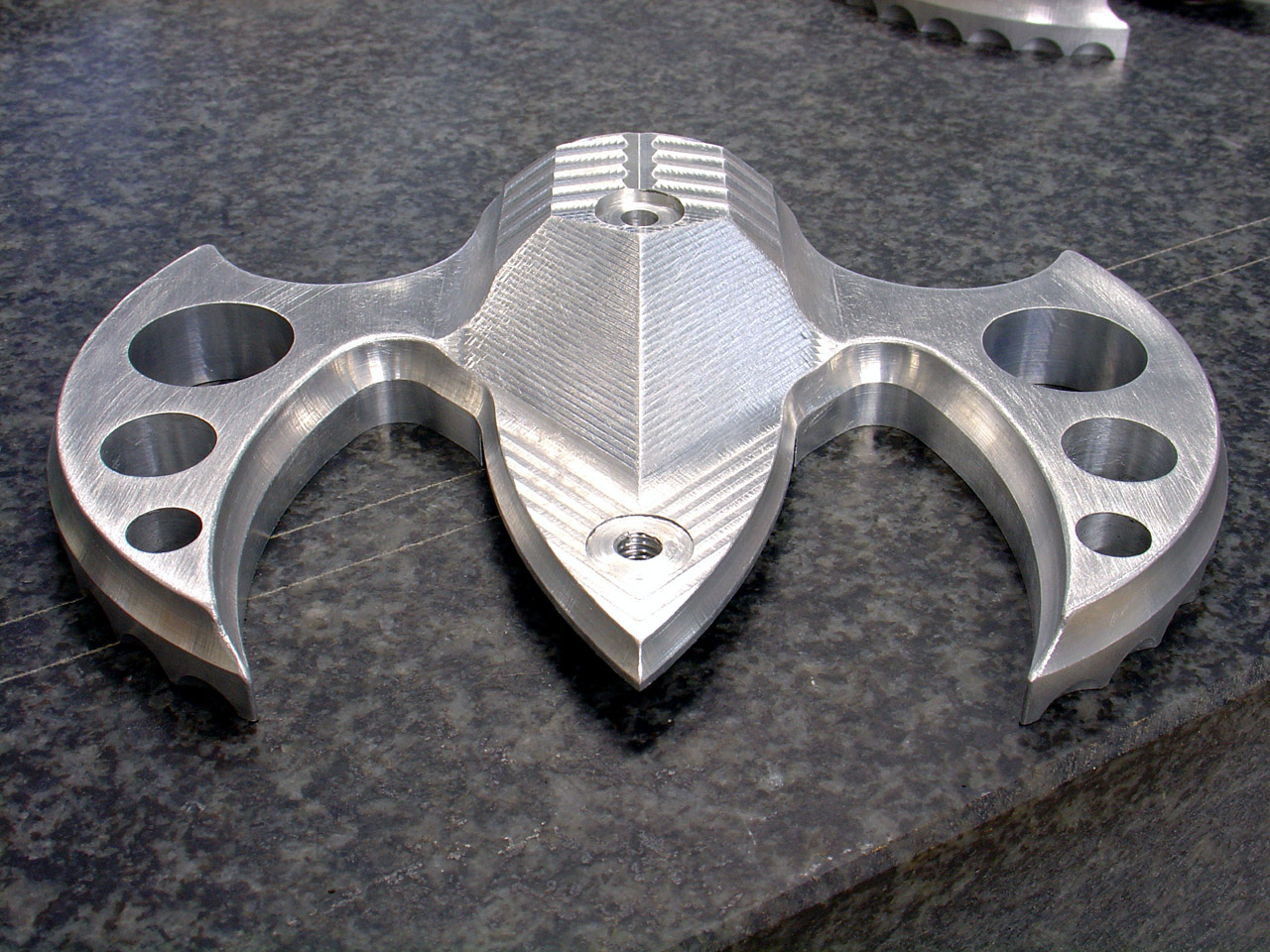

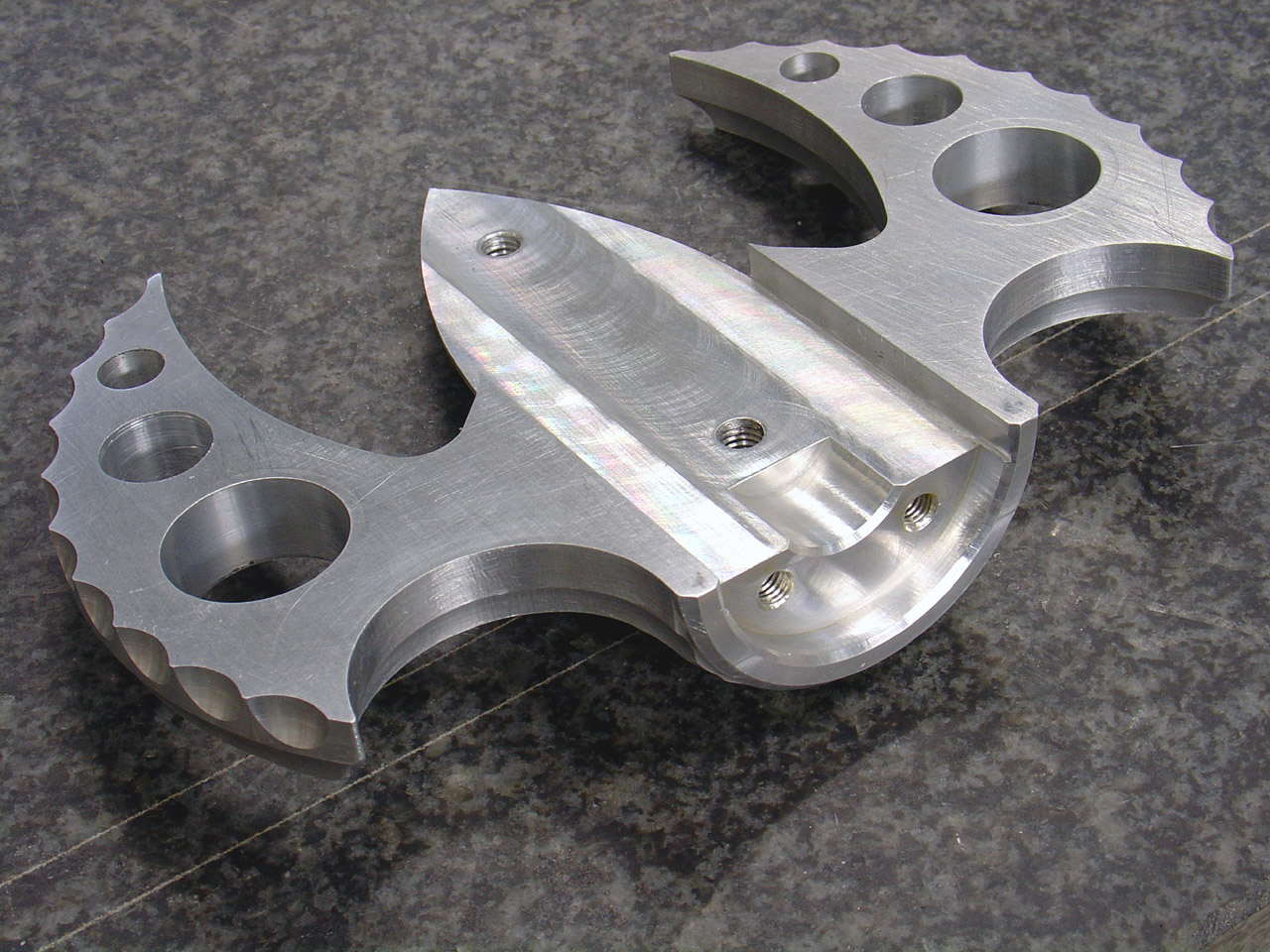

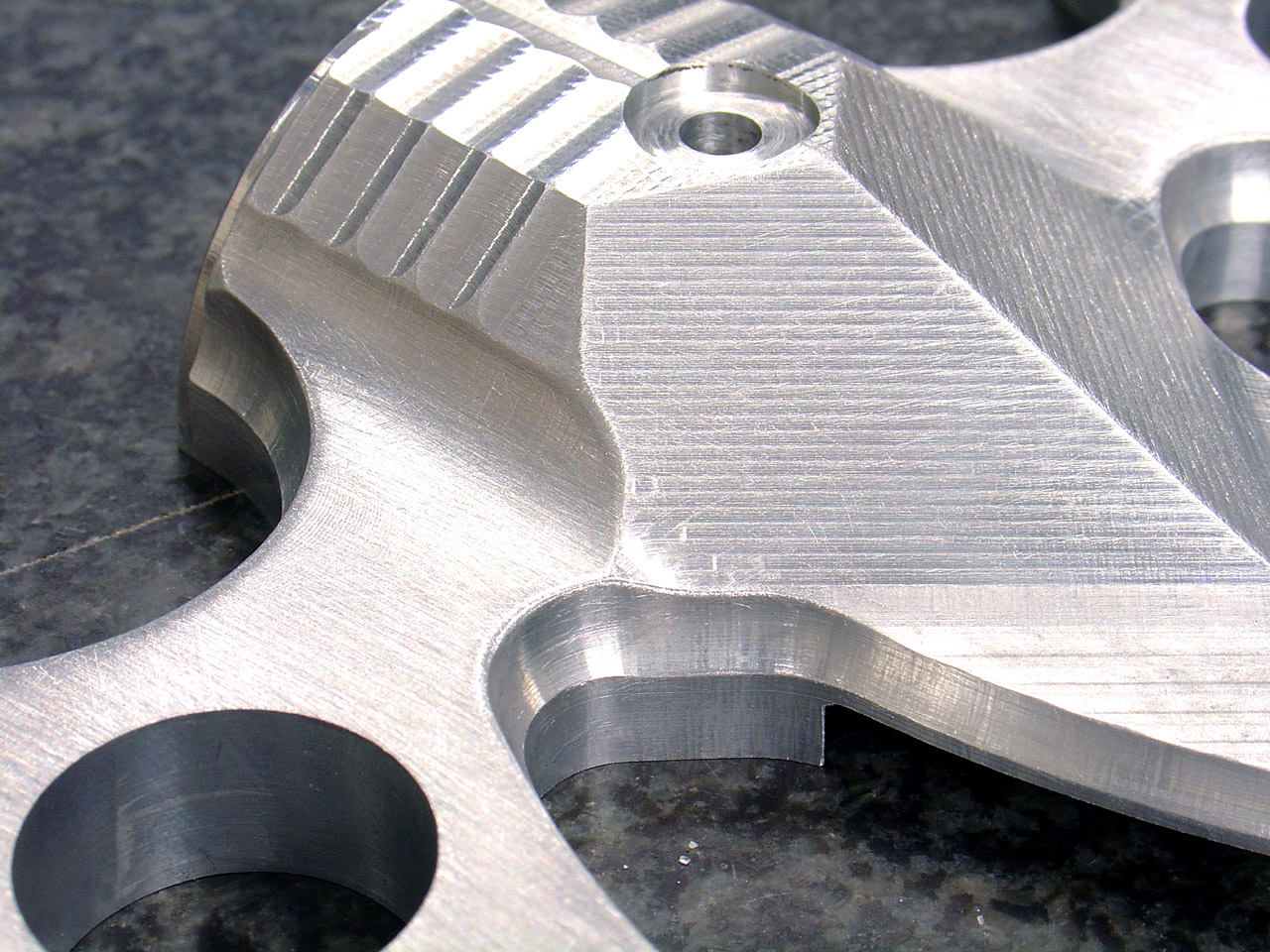

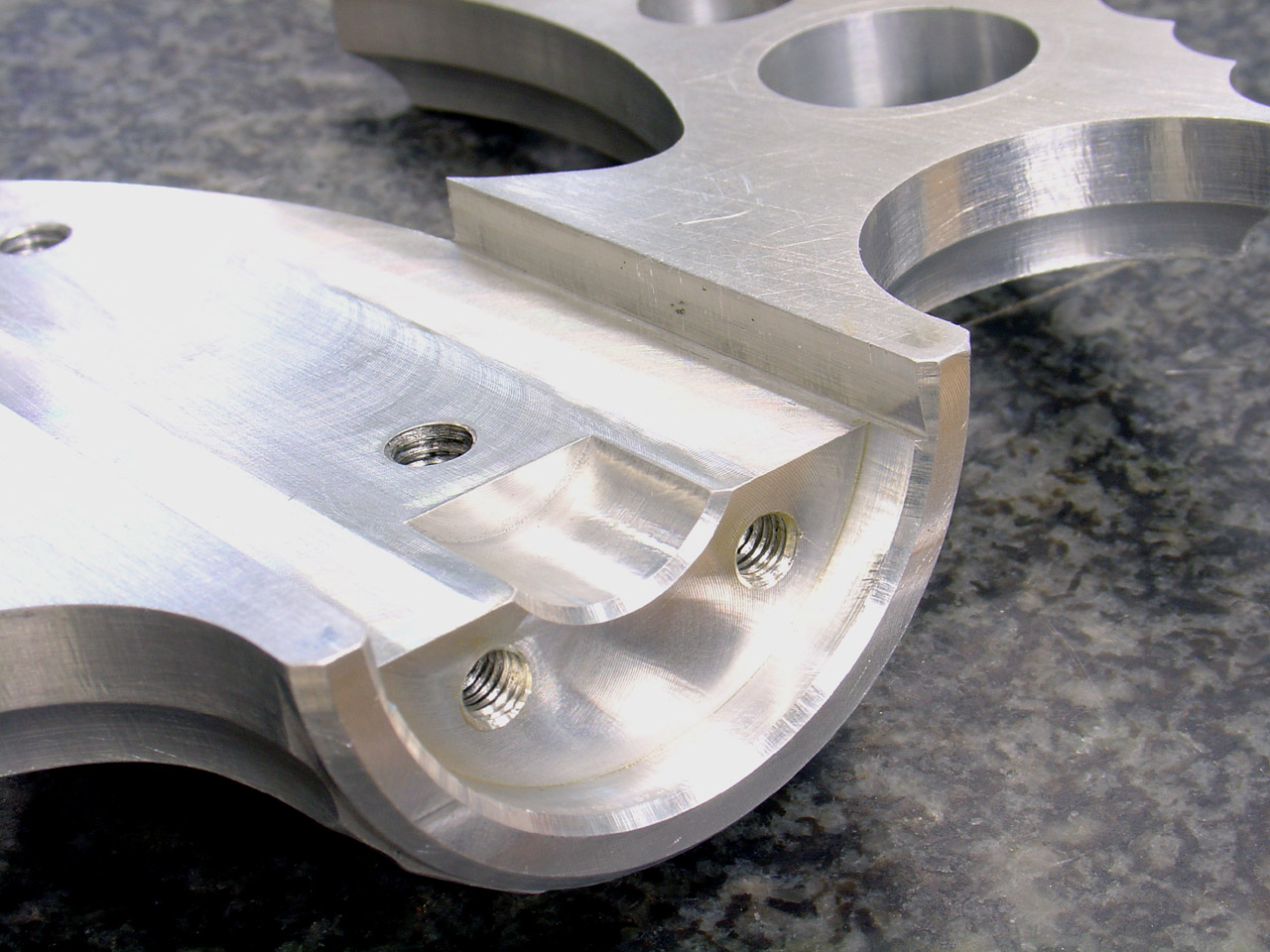

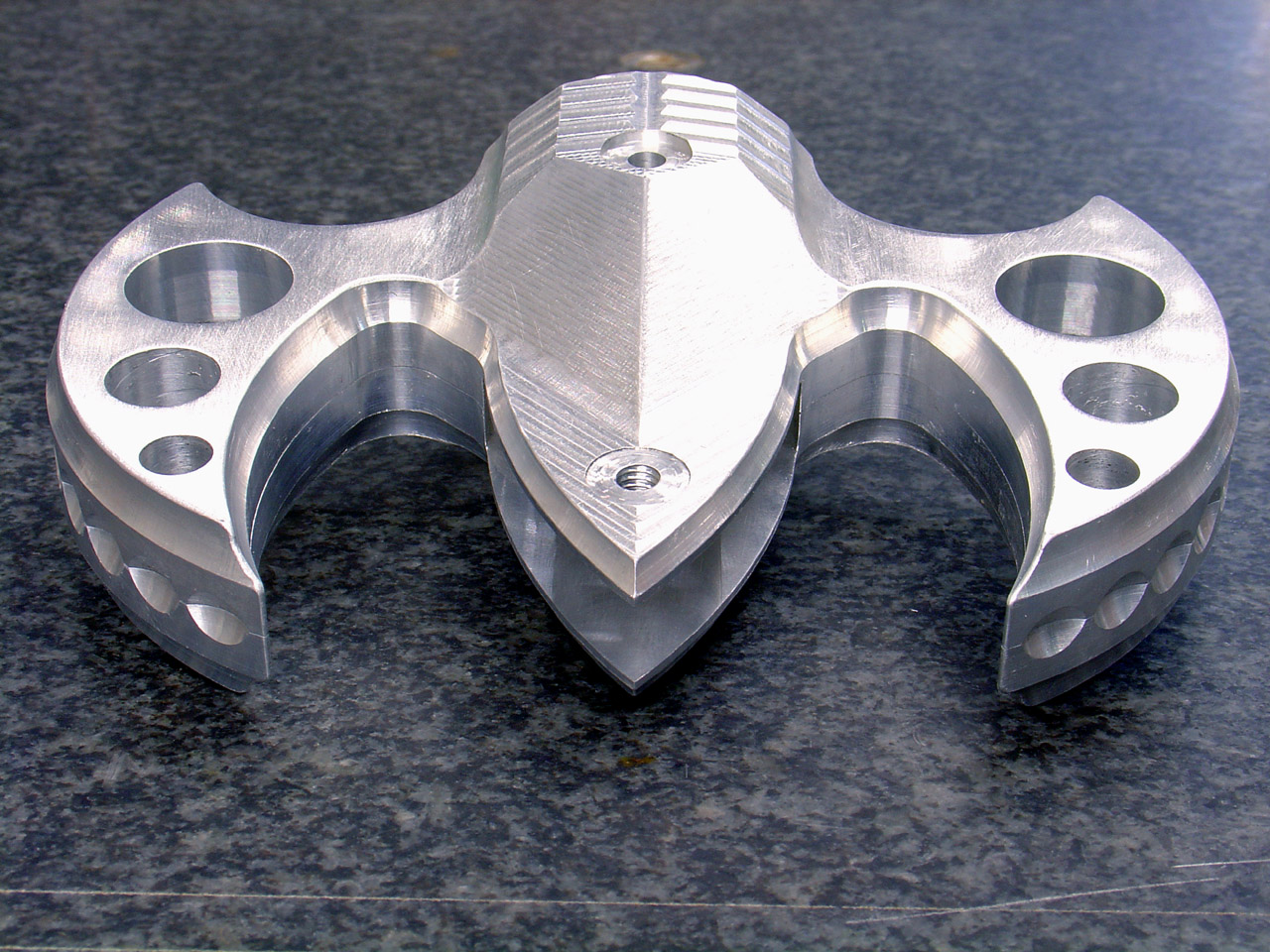

Una lunga serie di foto riguardanti i pezzi finiti ancora da anodizzare. Il lavoro manuale di rifinitura con carta abrasiva sarà ultimato soltanto prima dell'anodizzazione che sarà di colore nero.

Z O O M !


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #7 il: 27 Dicembre 2005 20:14:36 »

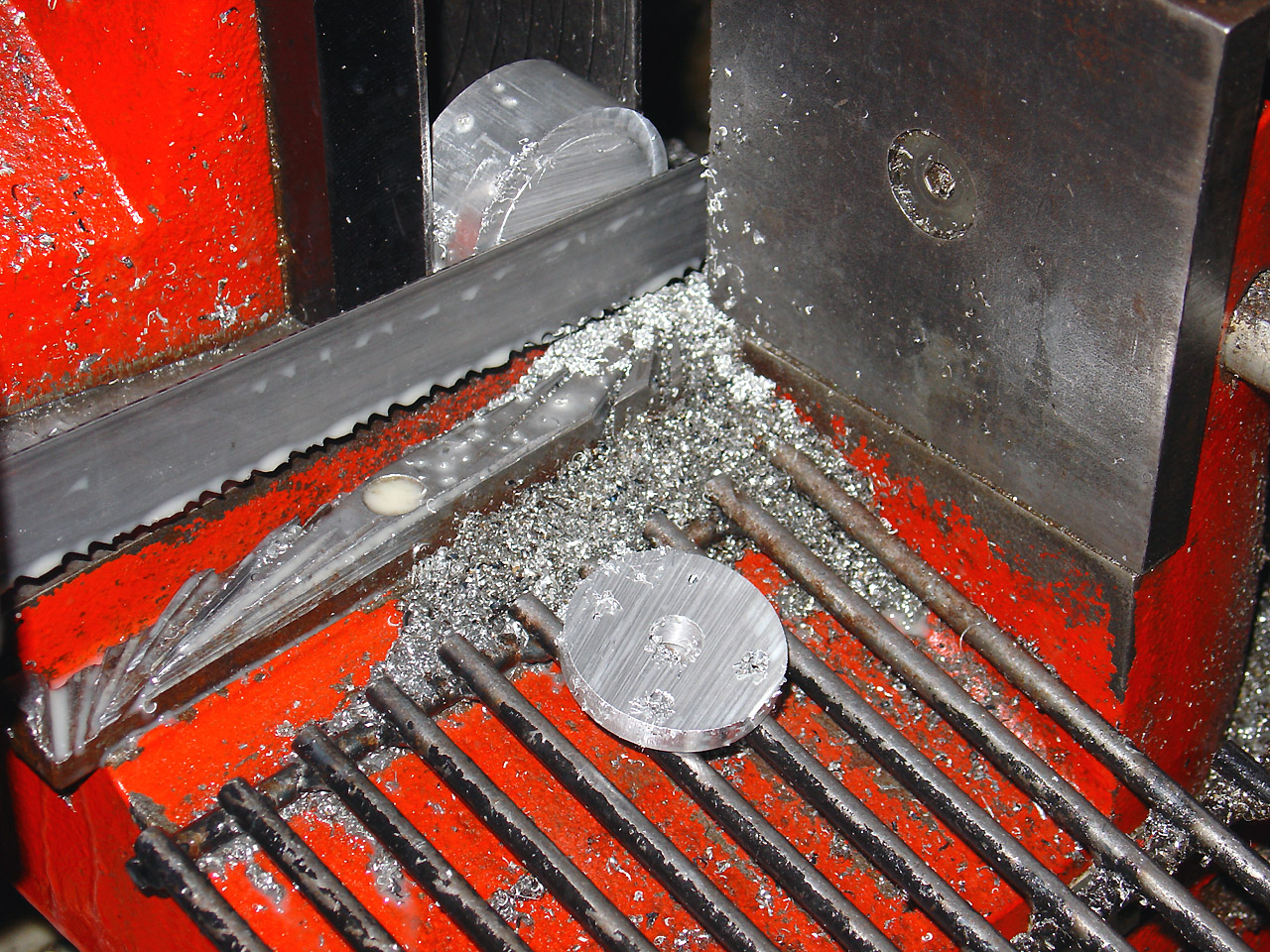

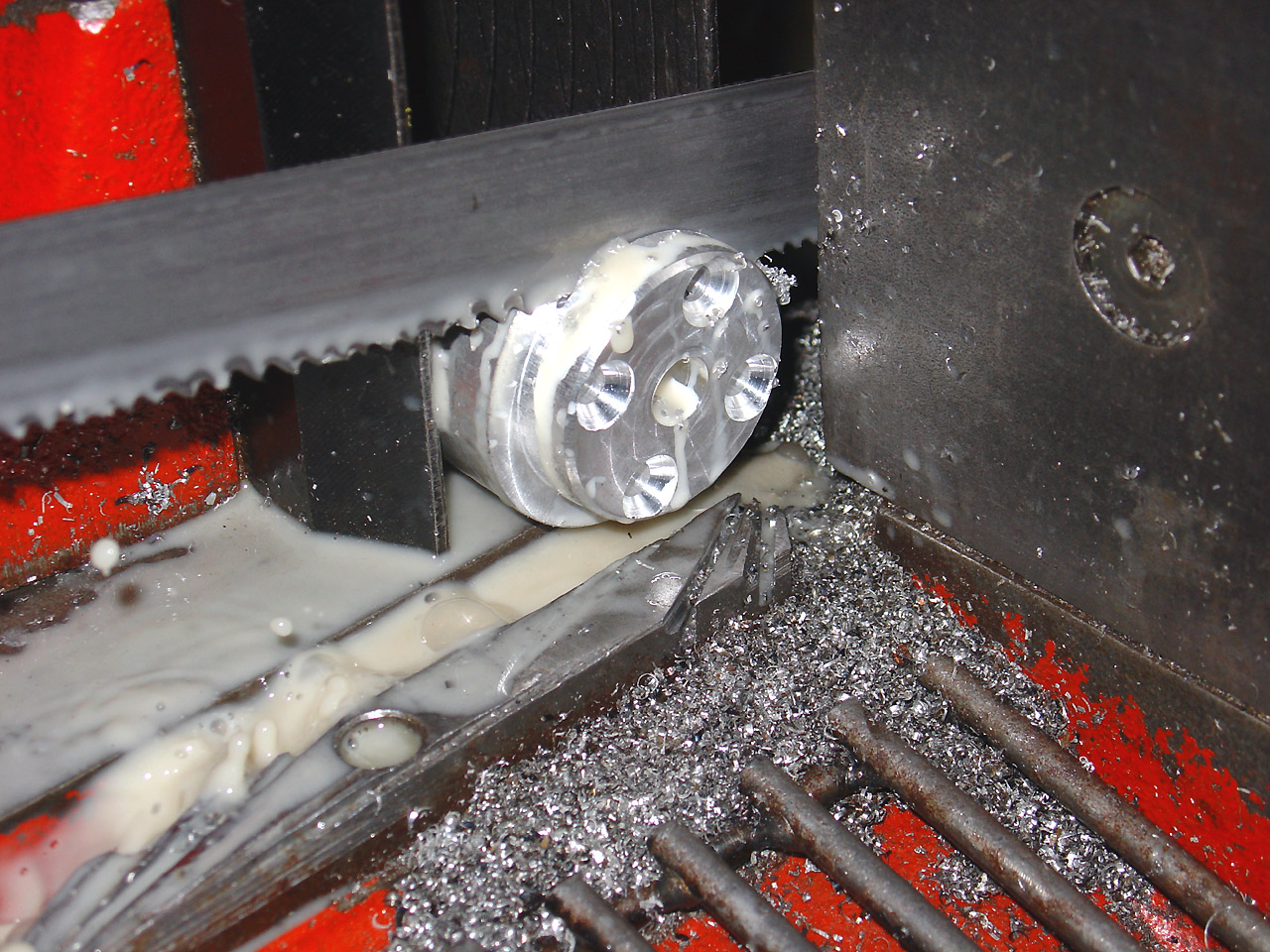

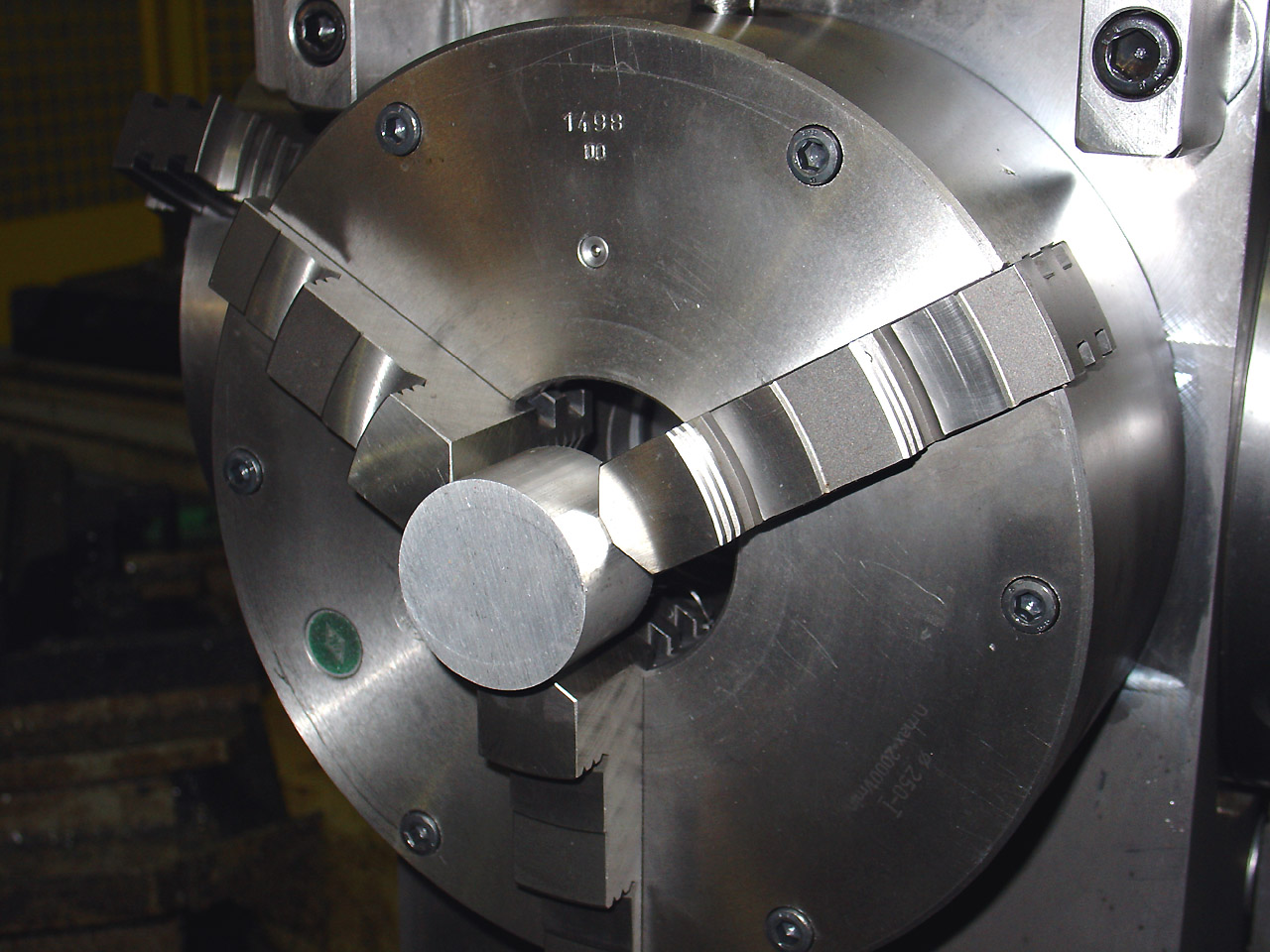

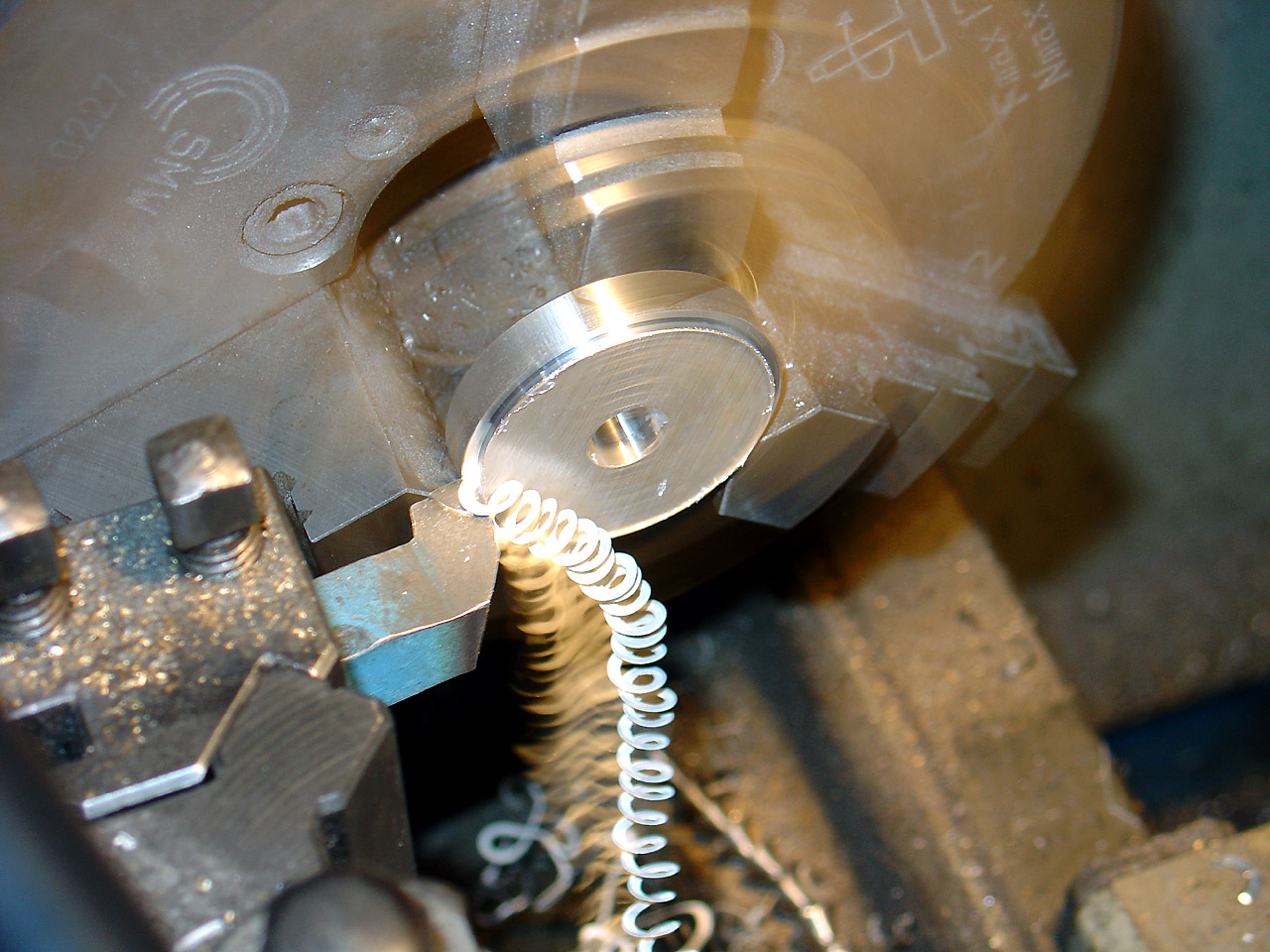

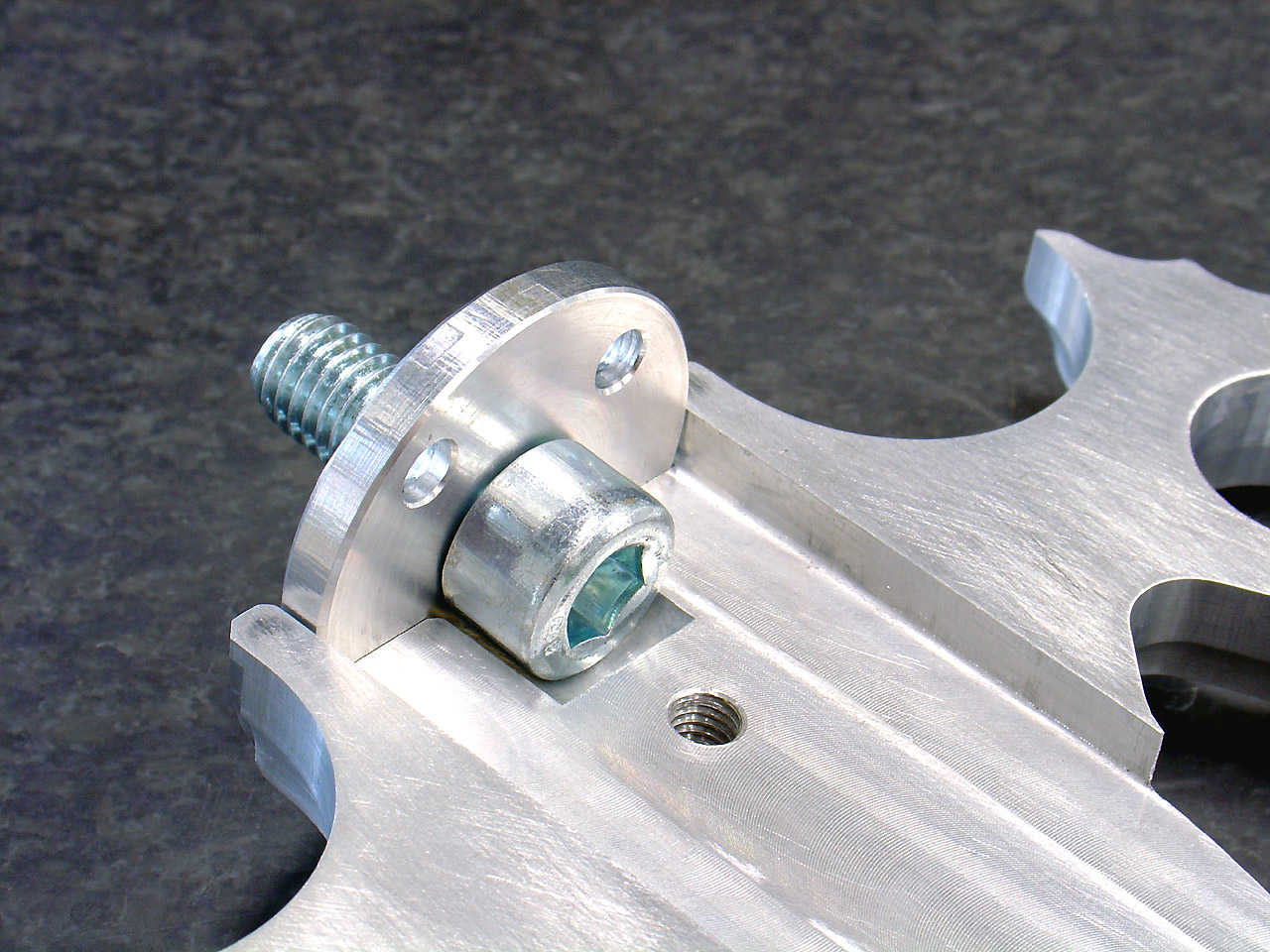

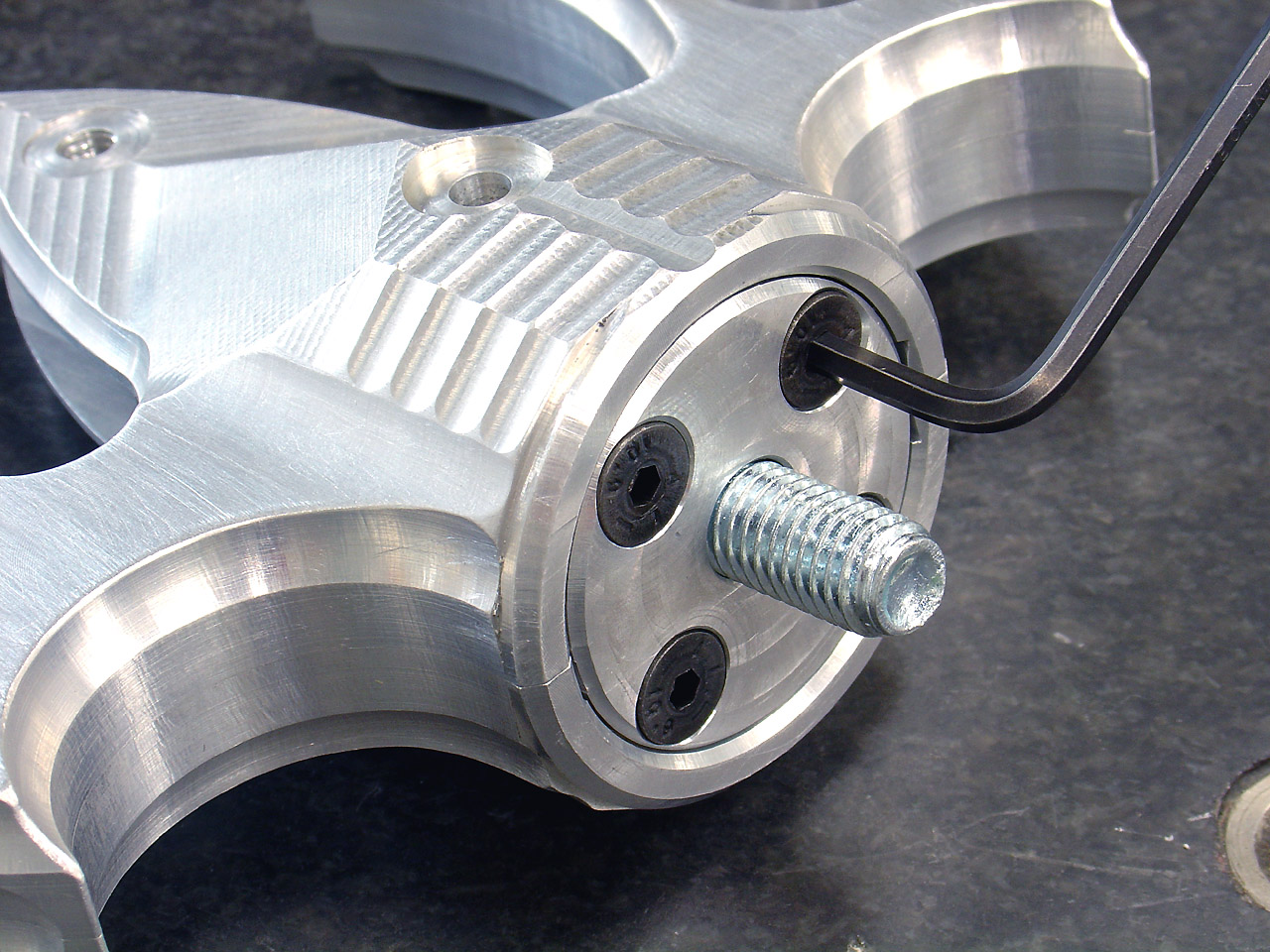

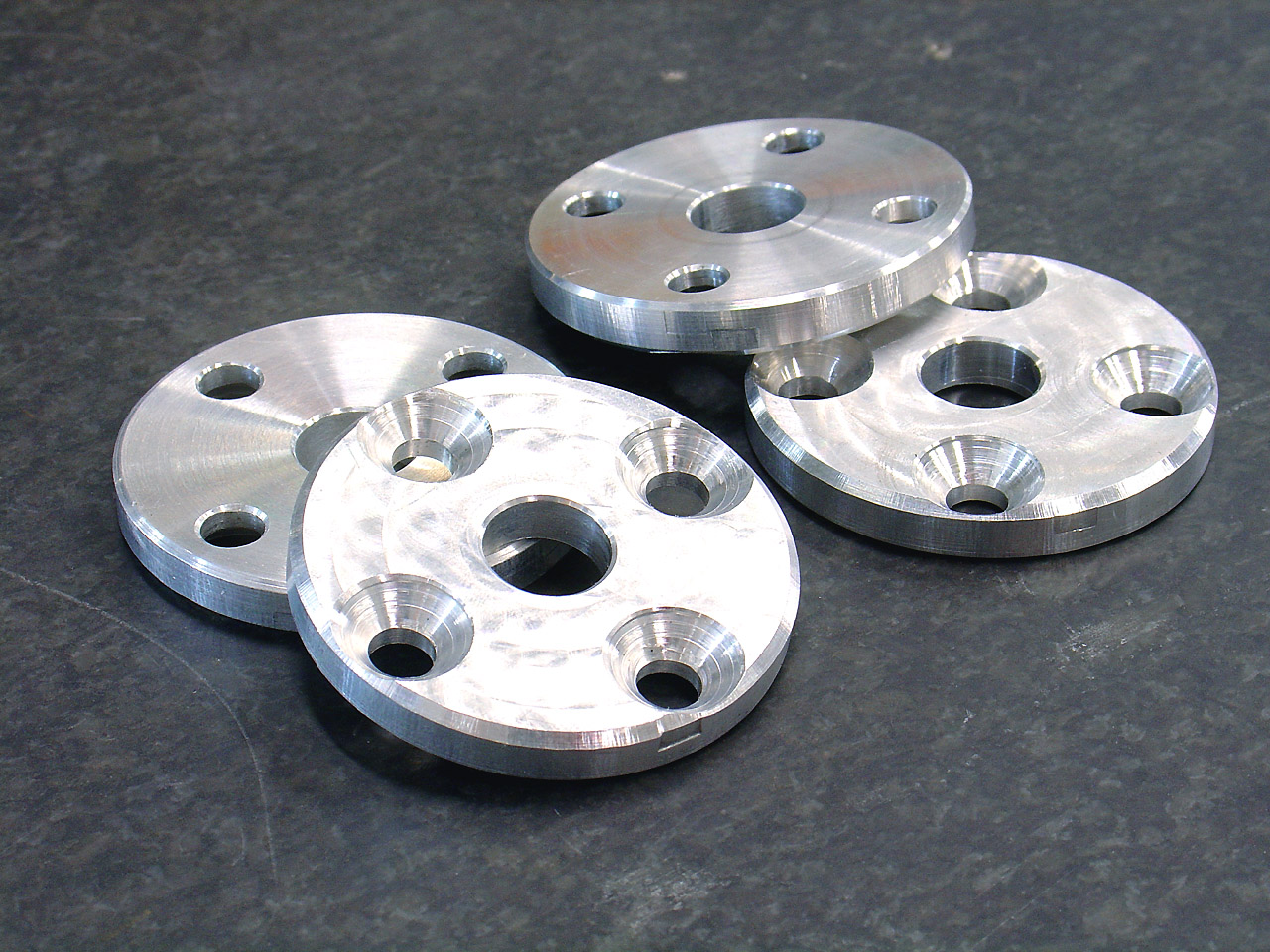

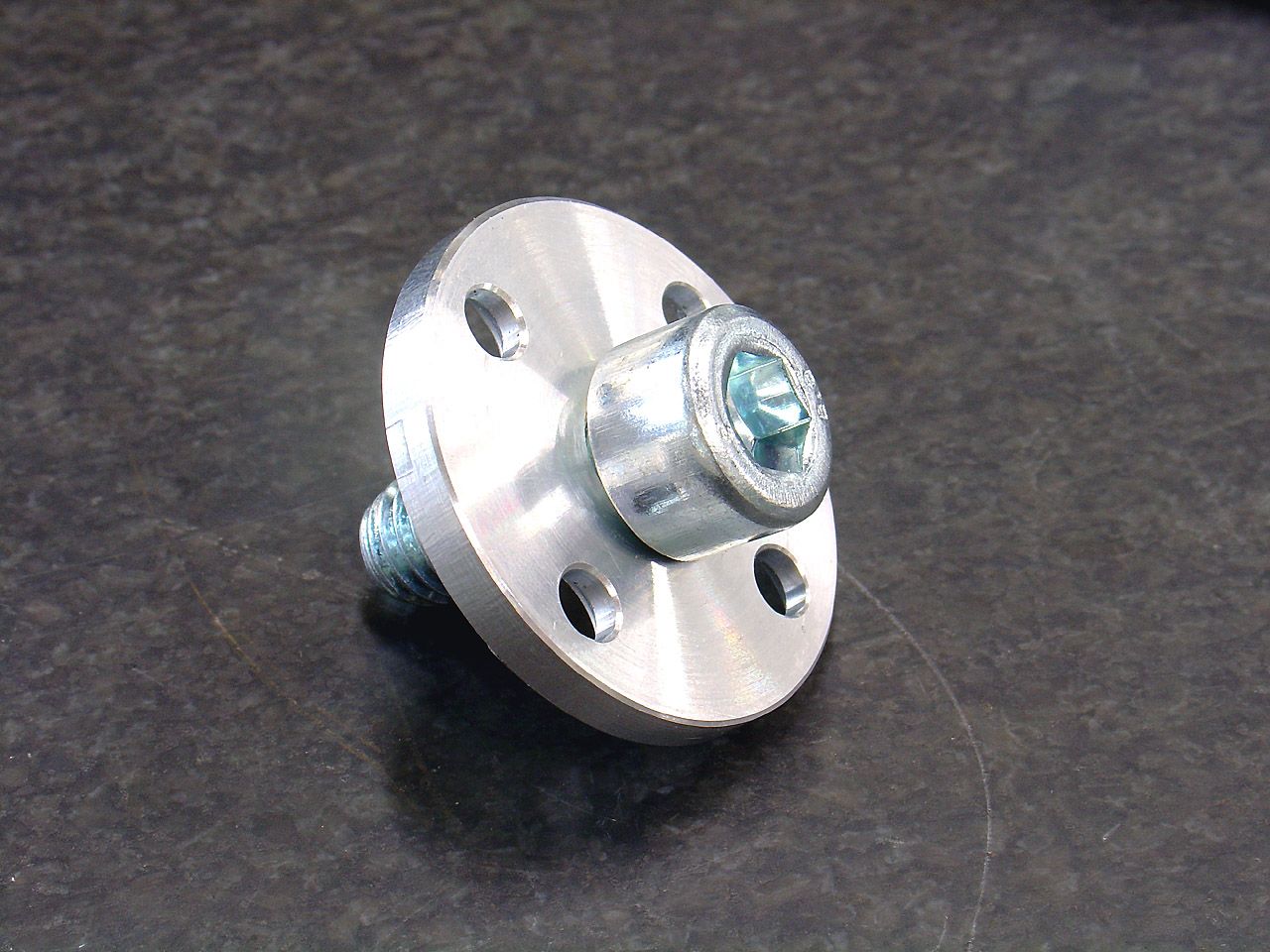

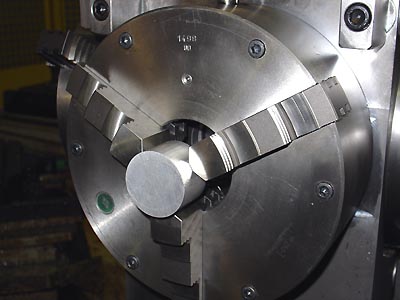

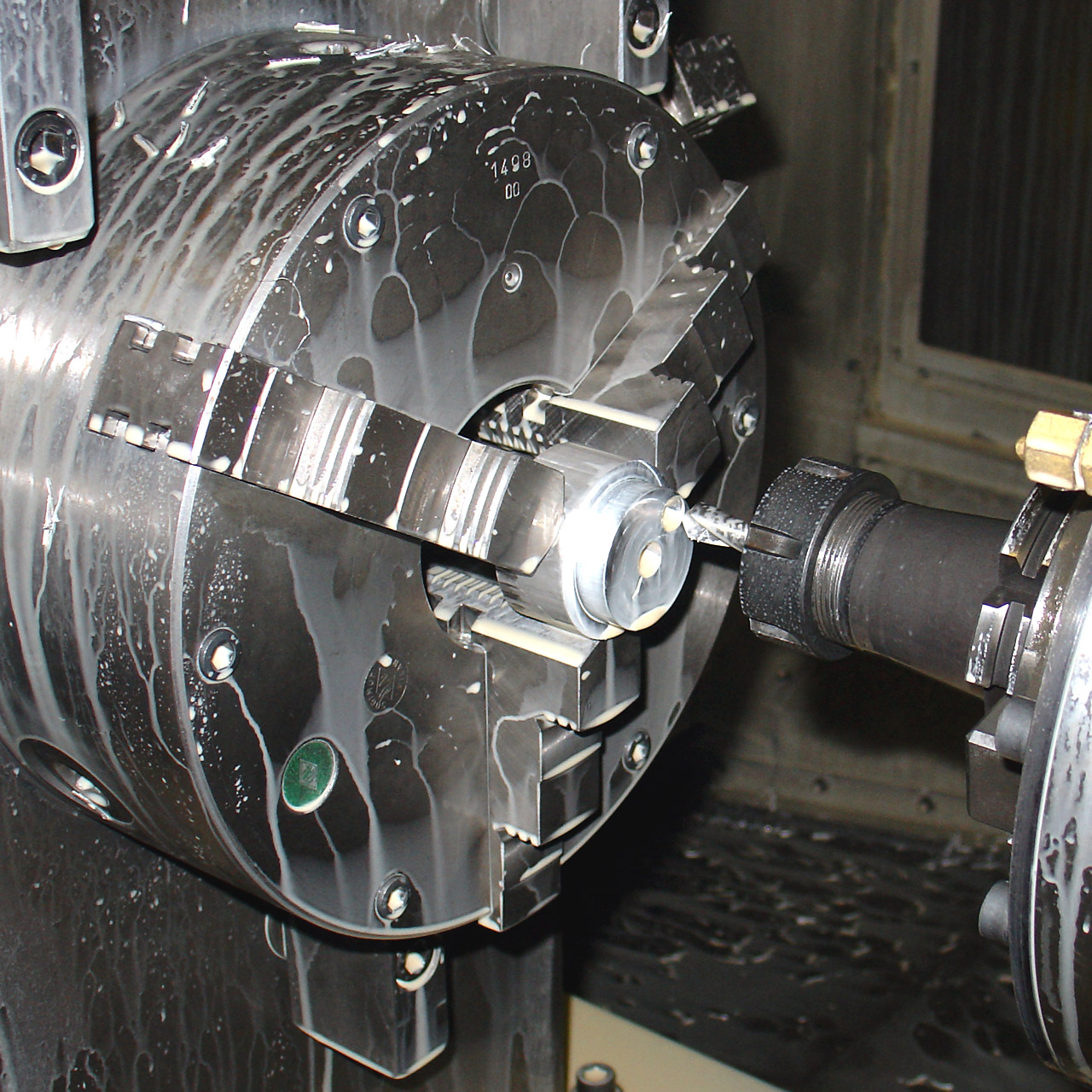

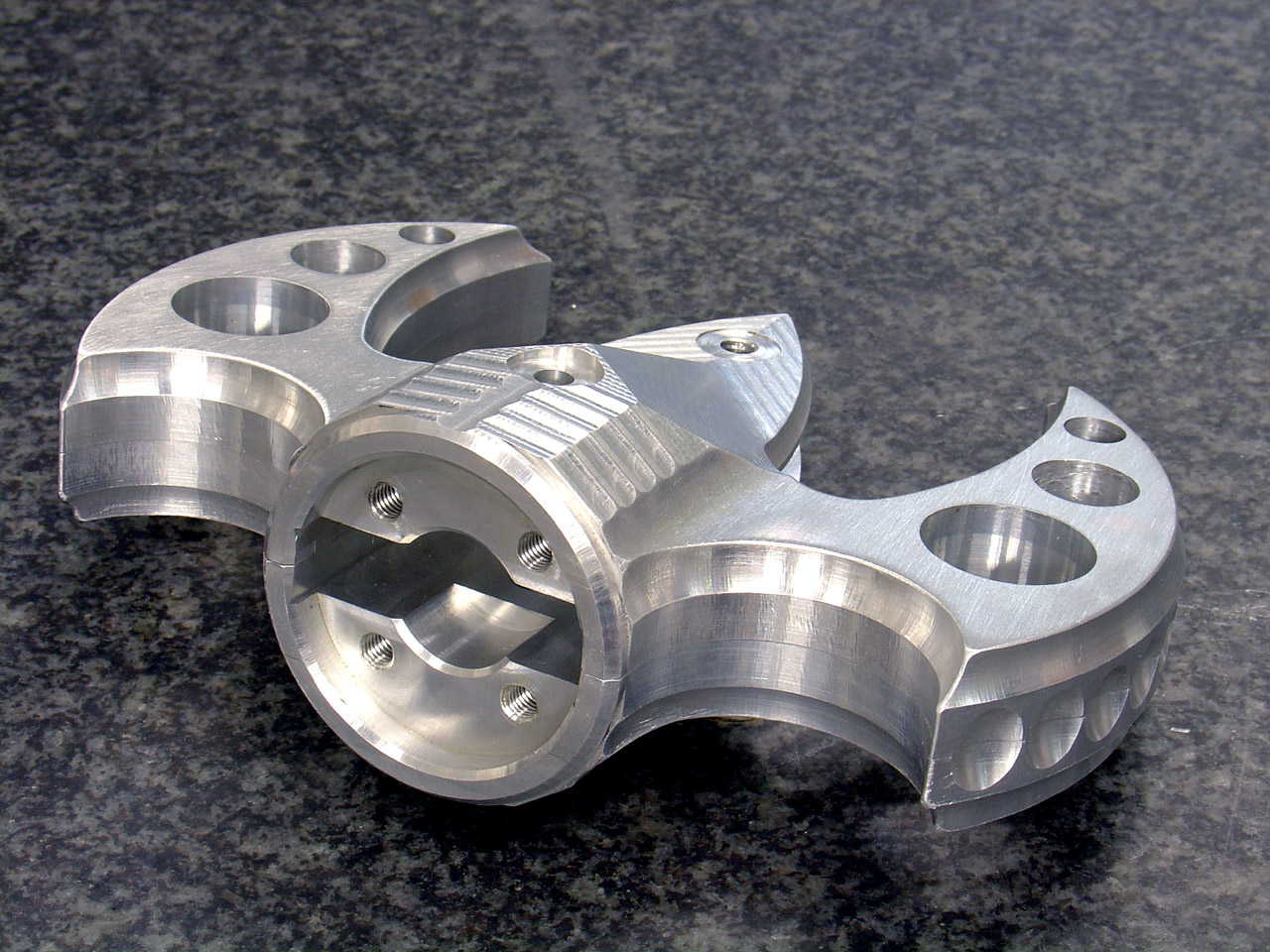

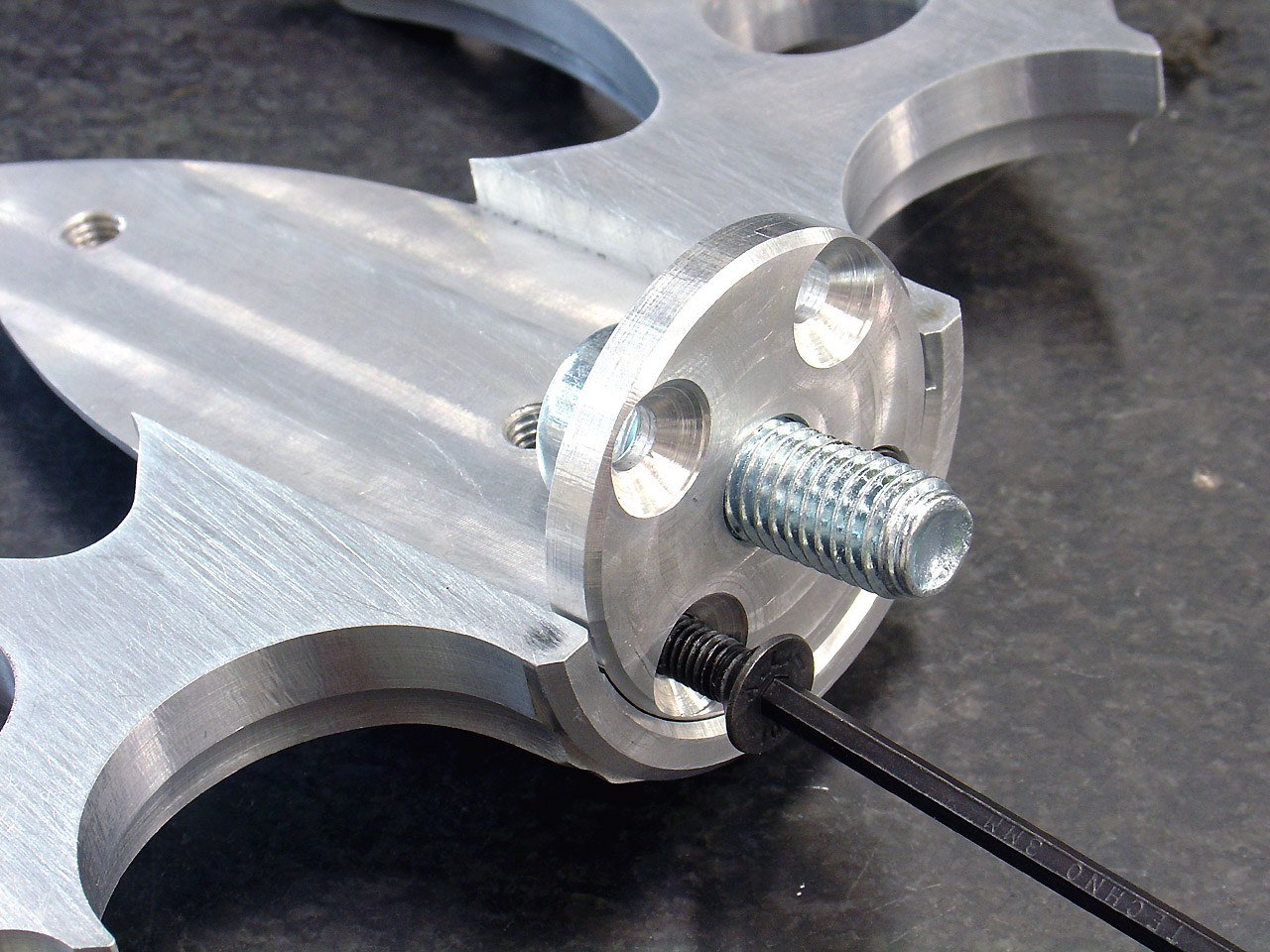

Lavorazione della flangia di fissaggio guardia. Questo dettaglio unisce alla base le due metà e permette il fissaggio dell'intera guardia alla water station.

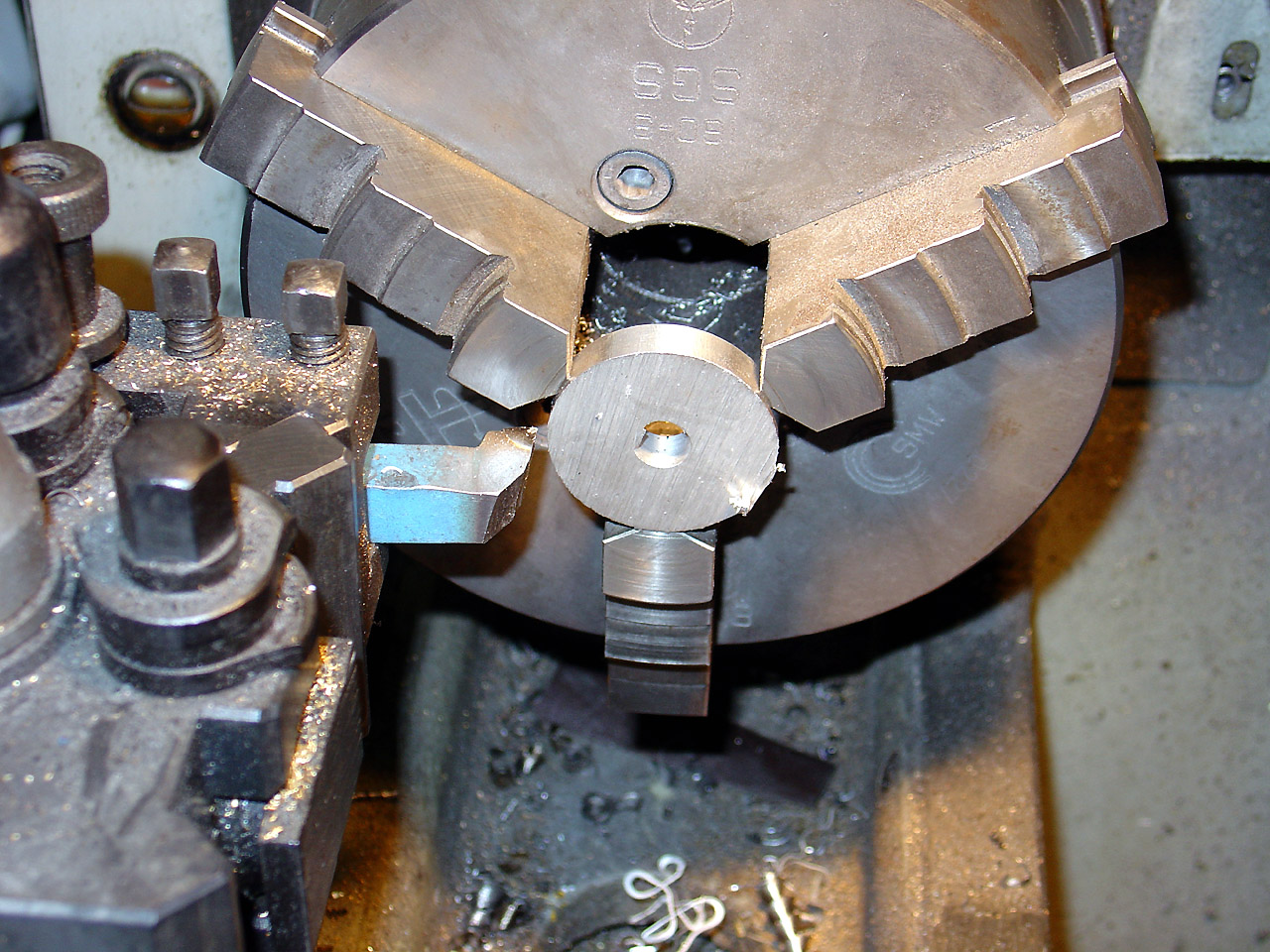

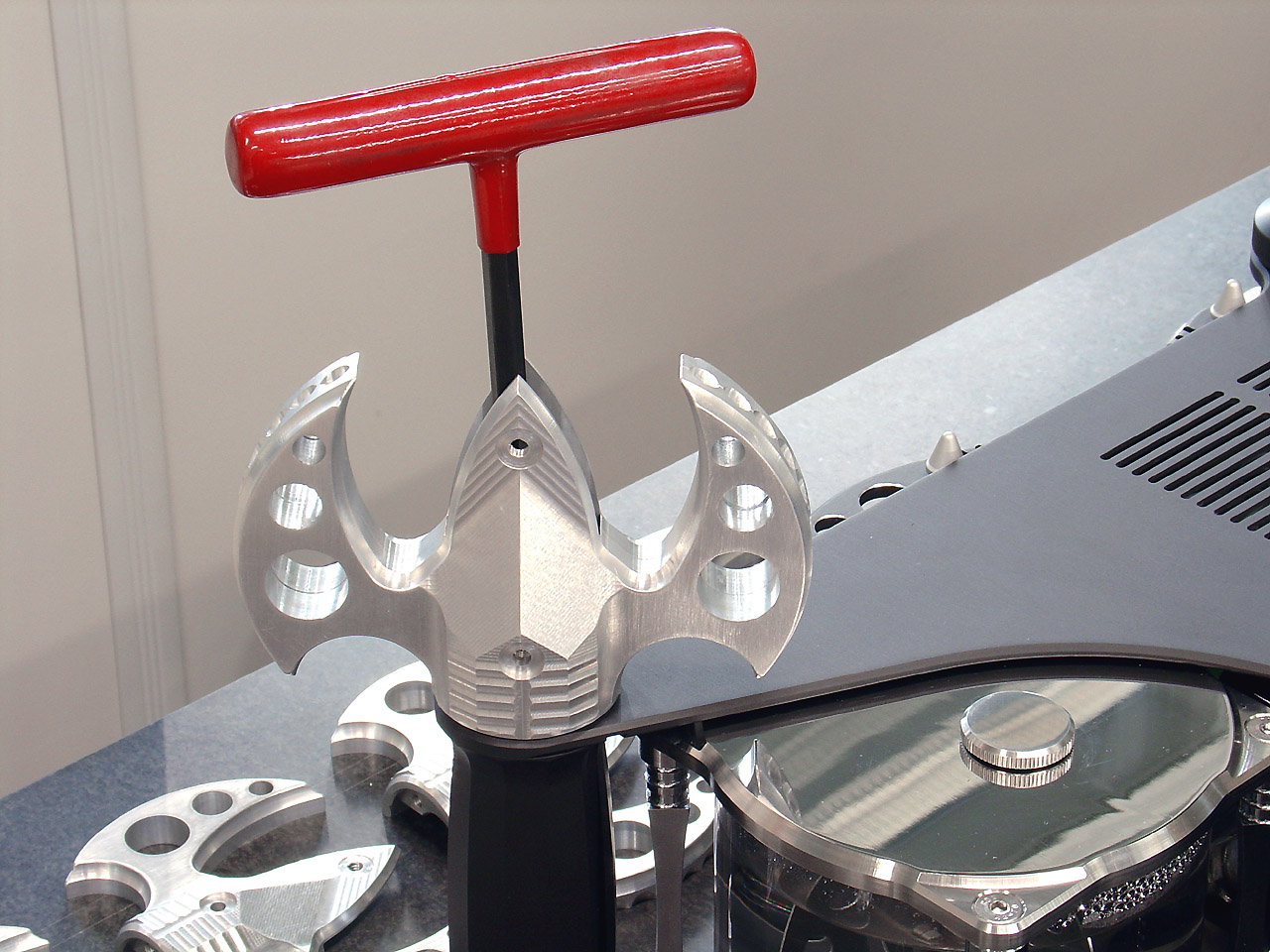

Una serie di foto delle fasi di lavorazione ed assemblaggio.

Z O O M !


	Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

Specialist
Posts: 683
Offline

Offline

Re: Dark Blade by G69T - Part 2 - The New Case

« Risposta #8 il: 27 Dicembre 2005 20:17:08 »

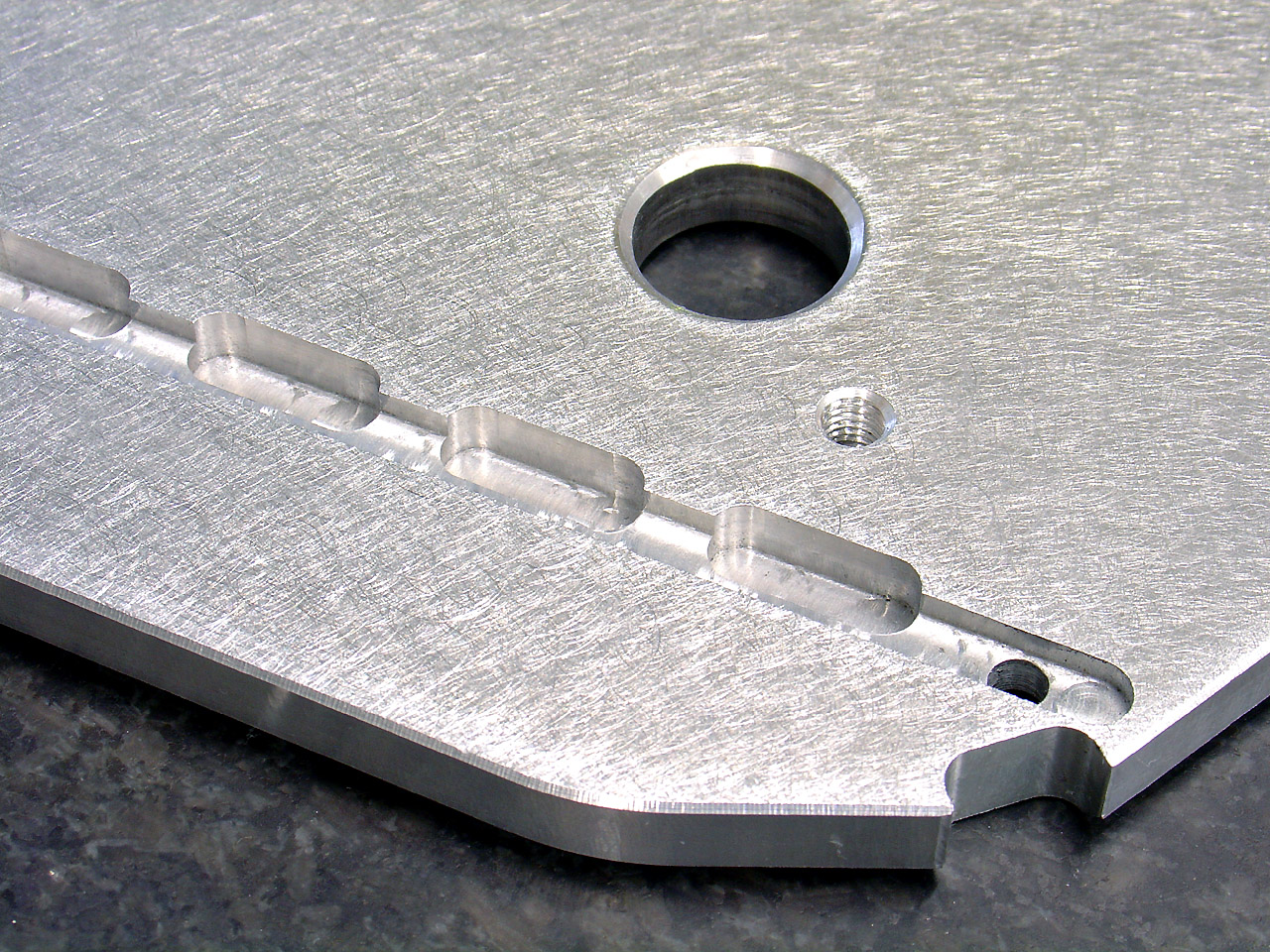

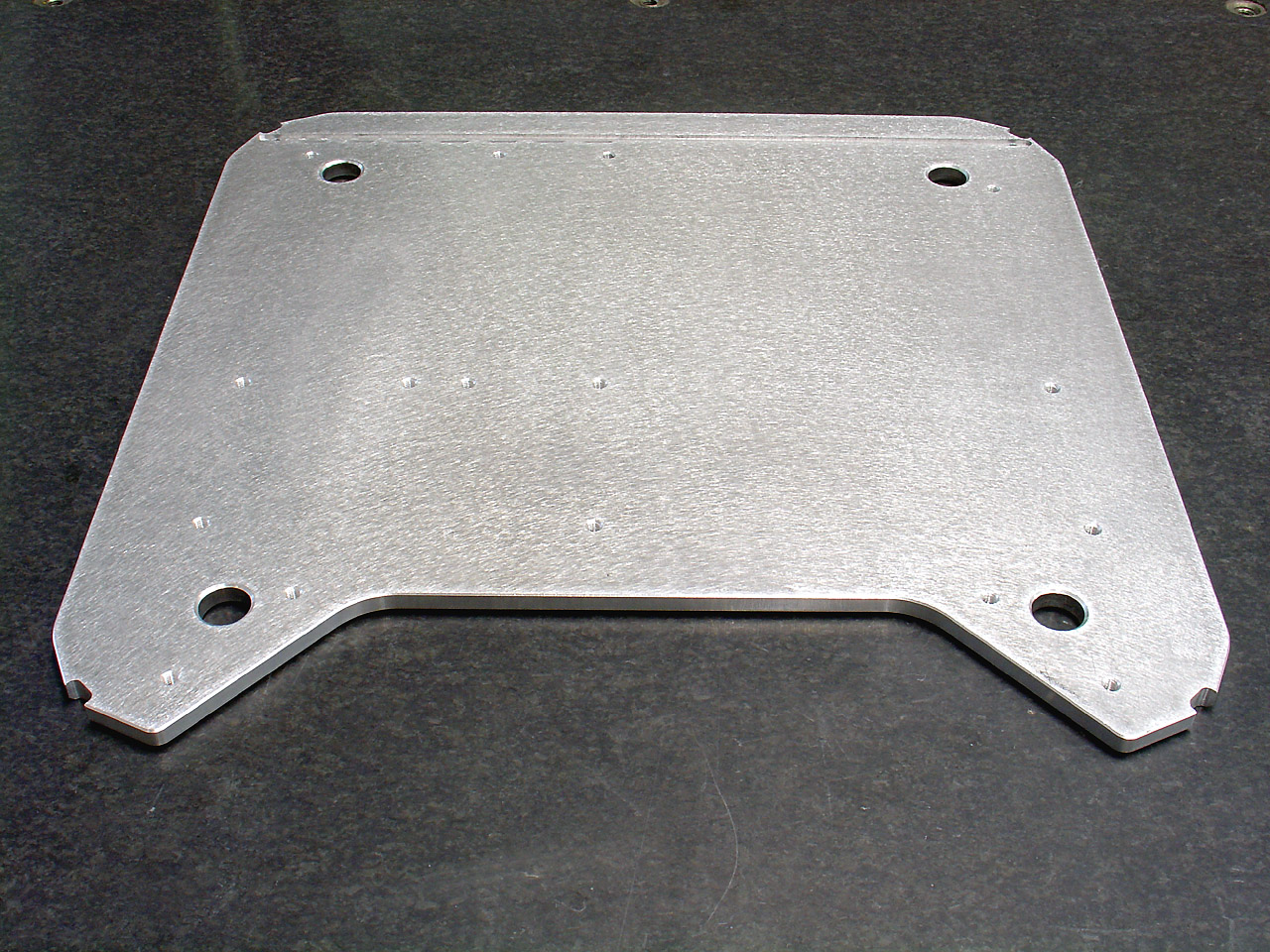

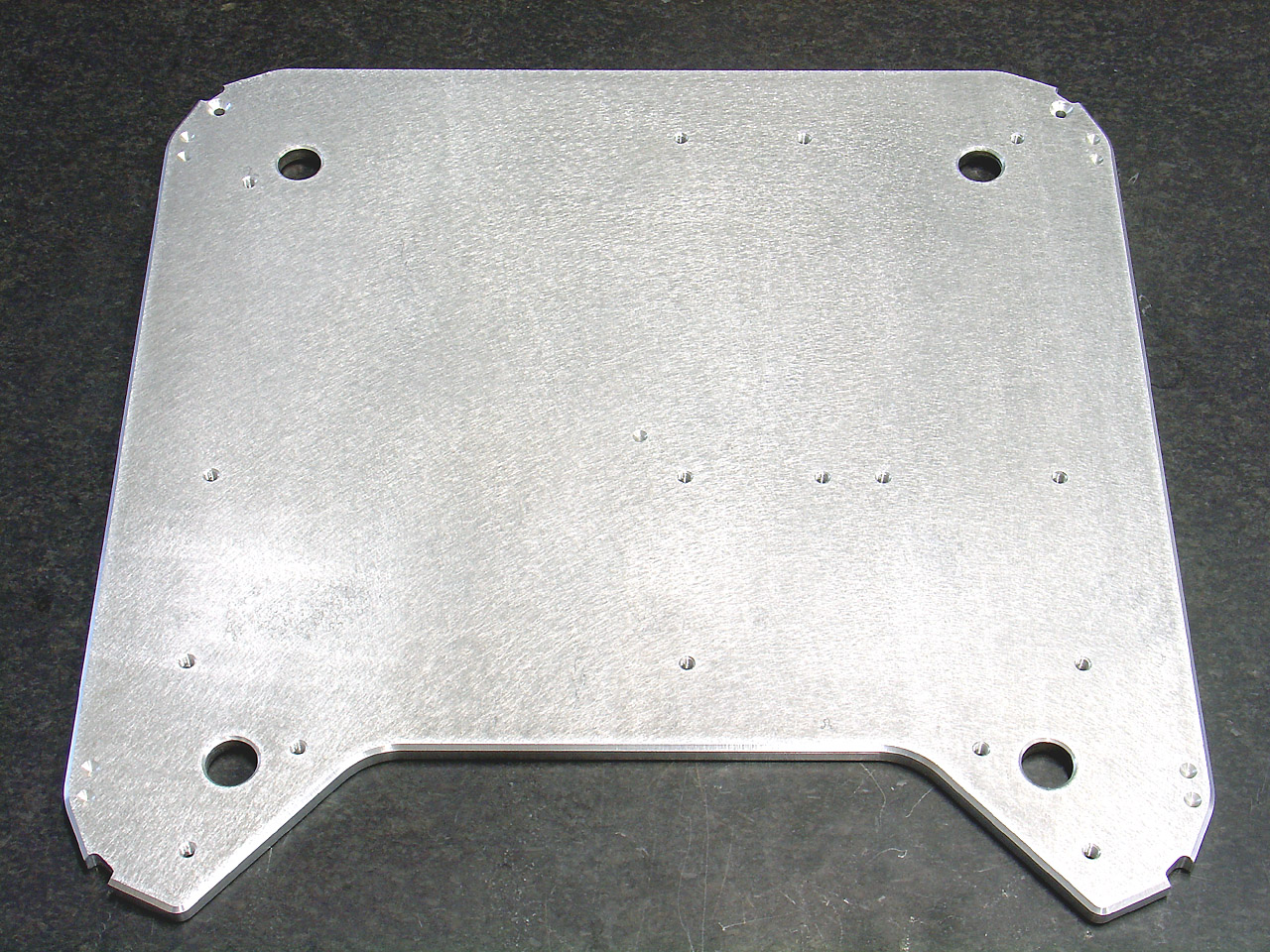

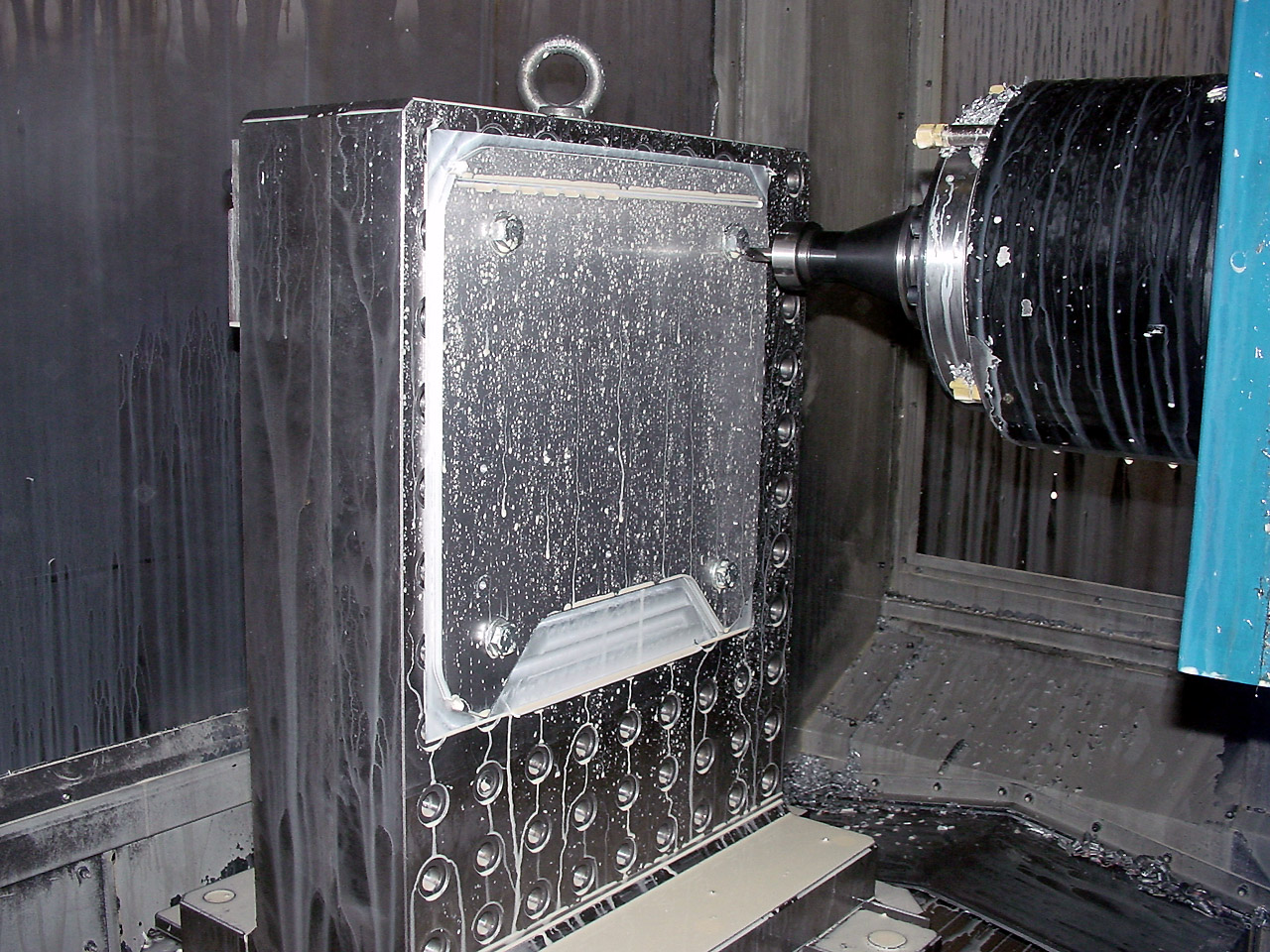

Con questo particolare, la base, ho finalmente iniziato lo sviluppo e la lavorazione del nuovo case

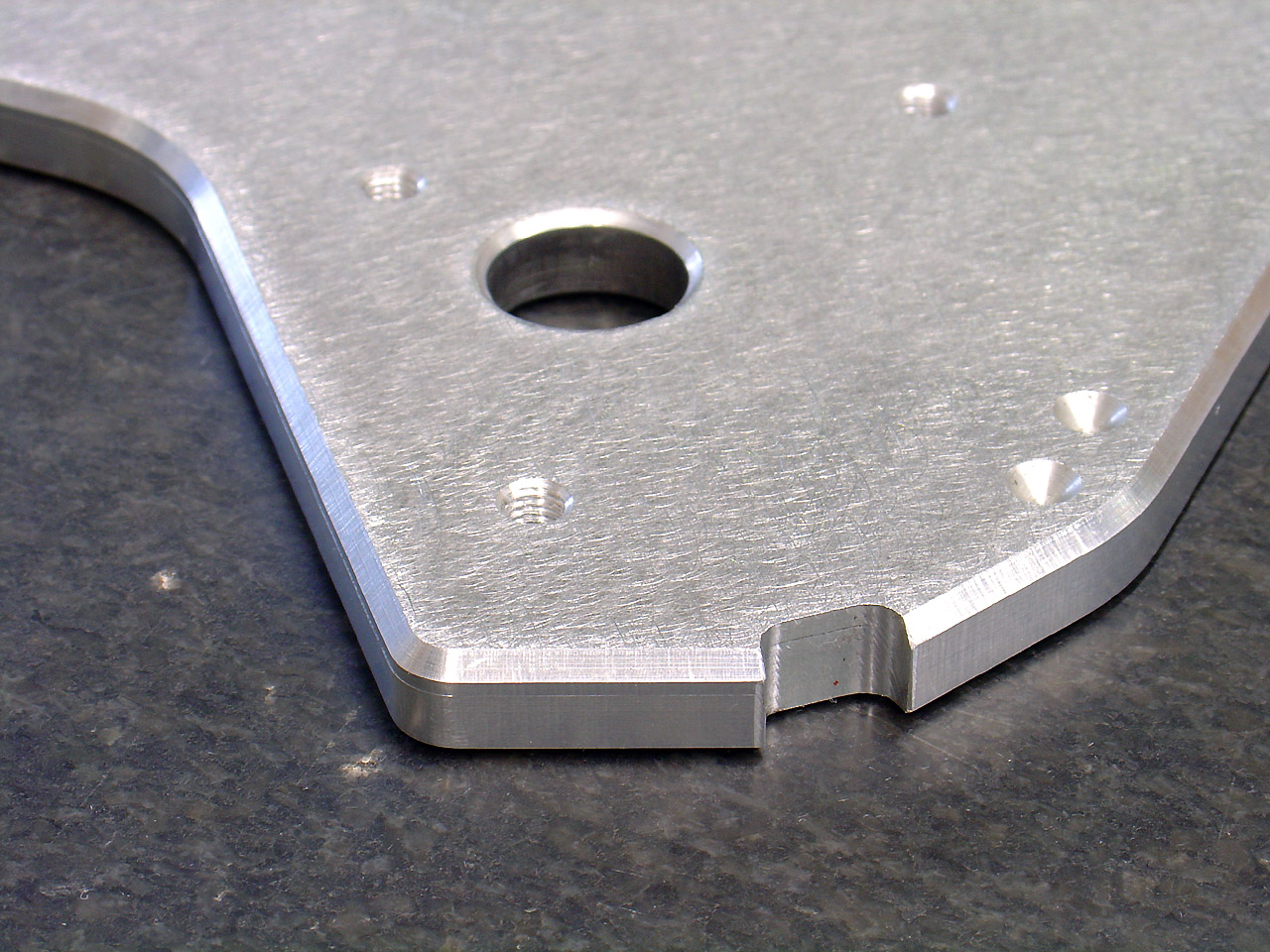

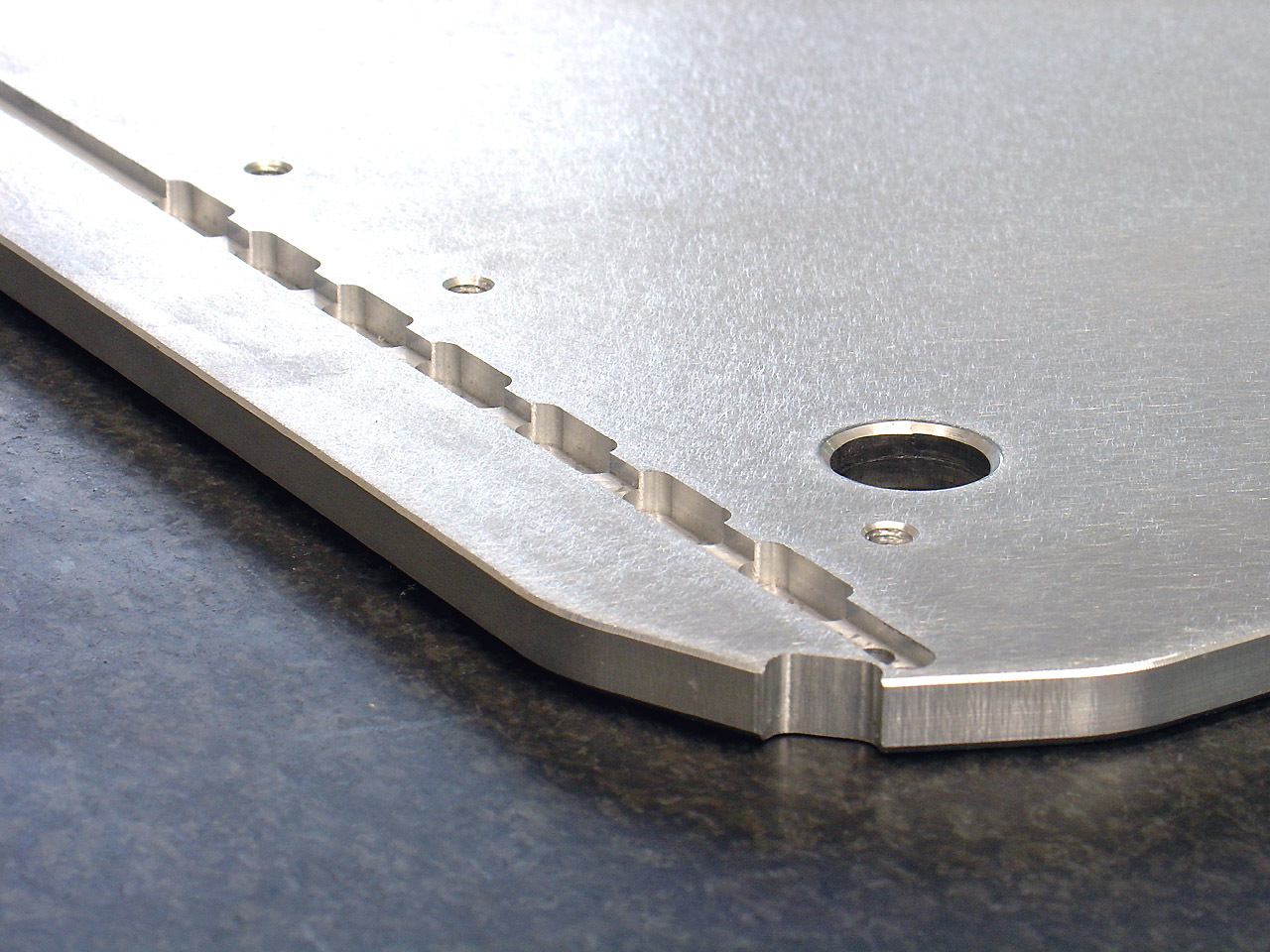

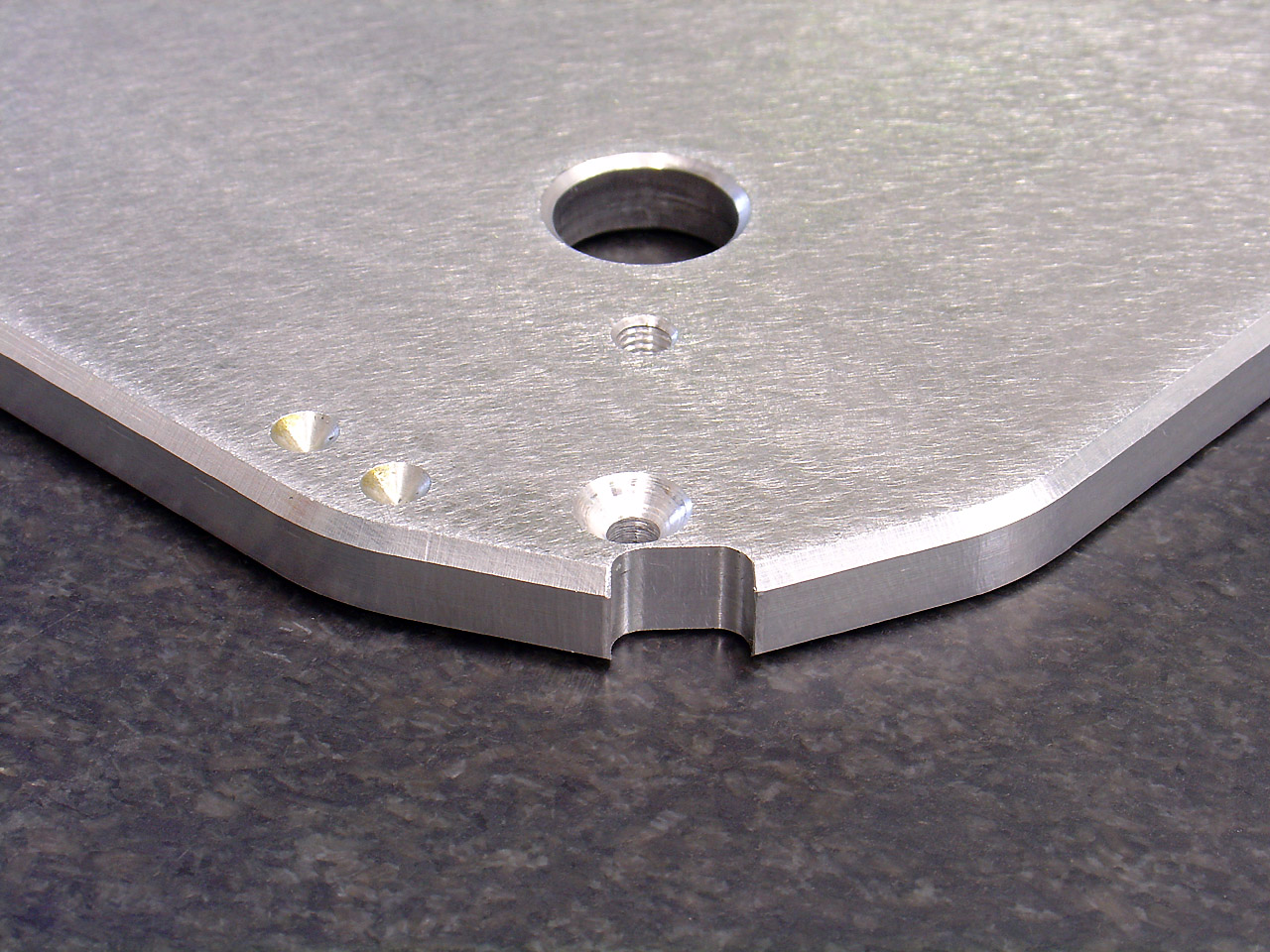

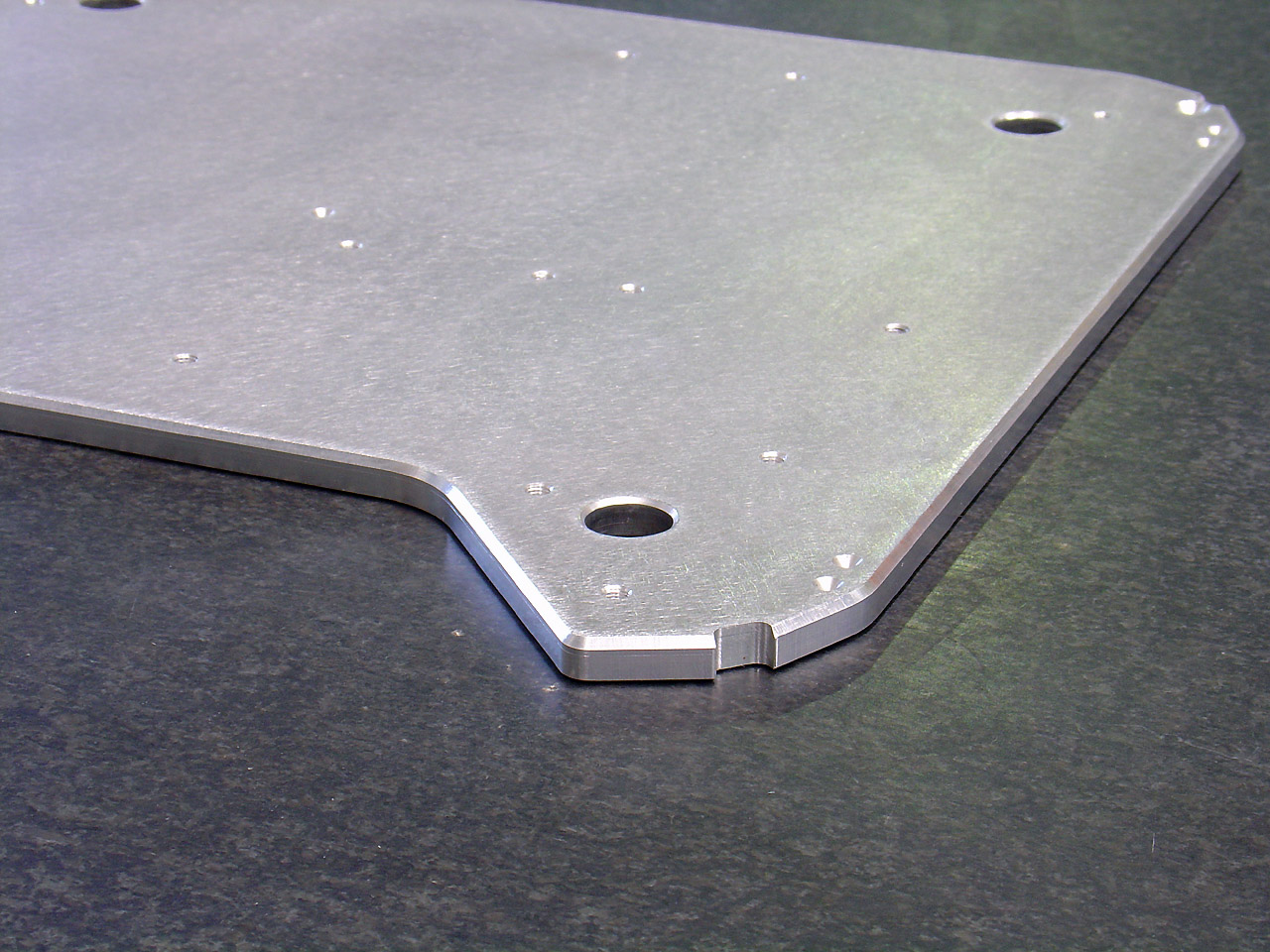

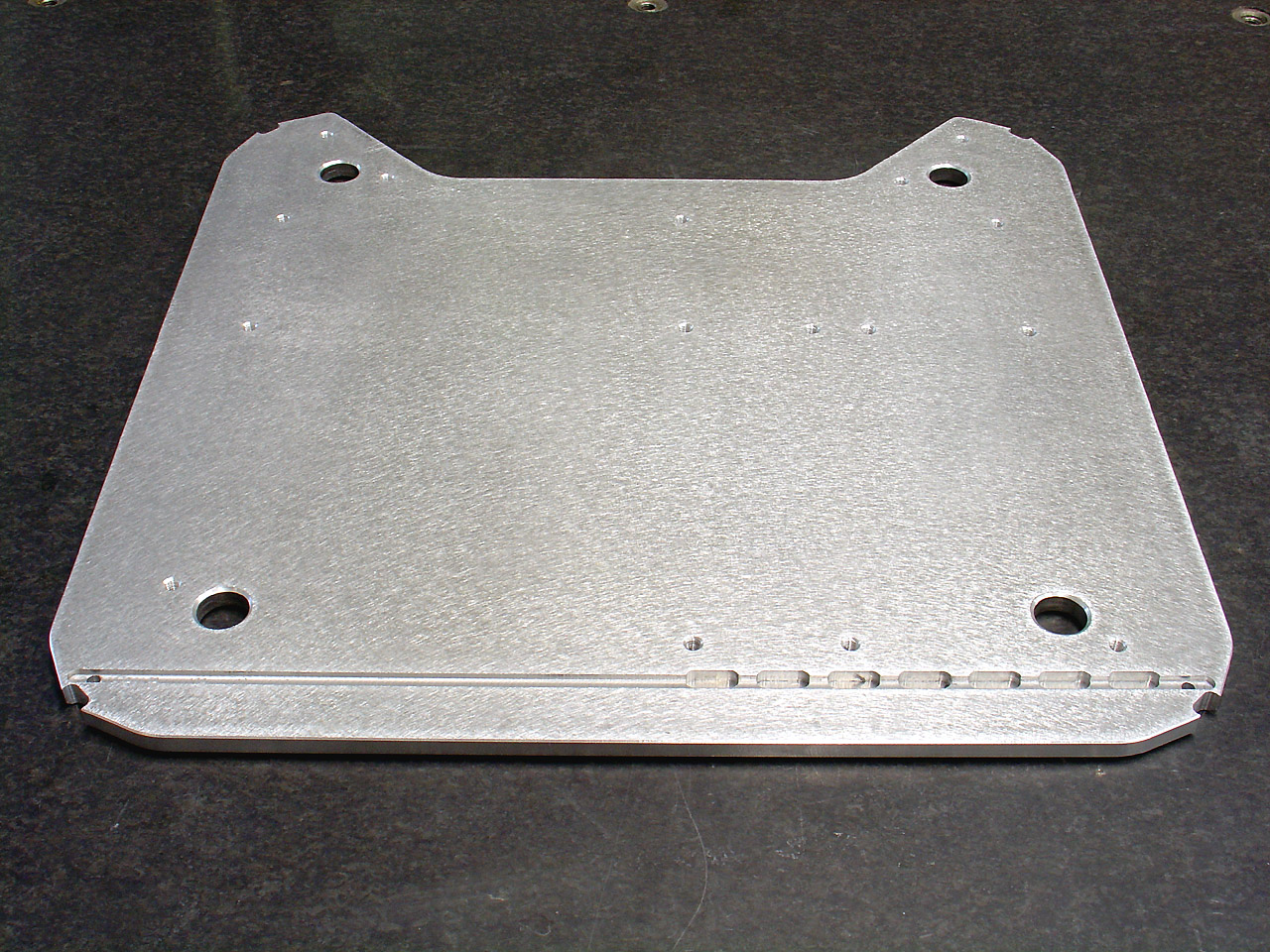

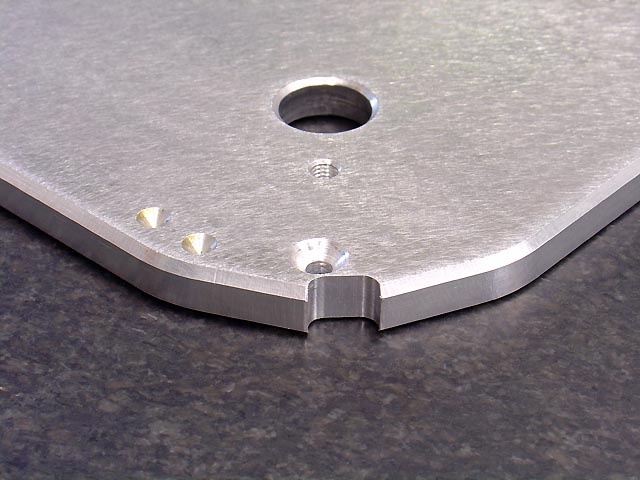

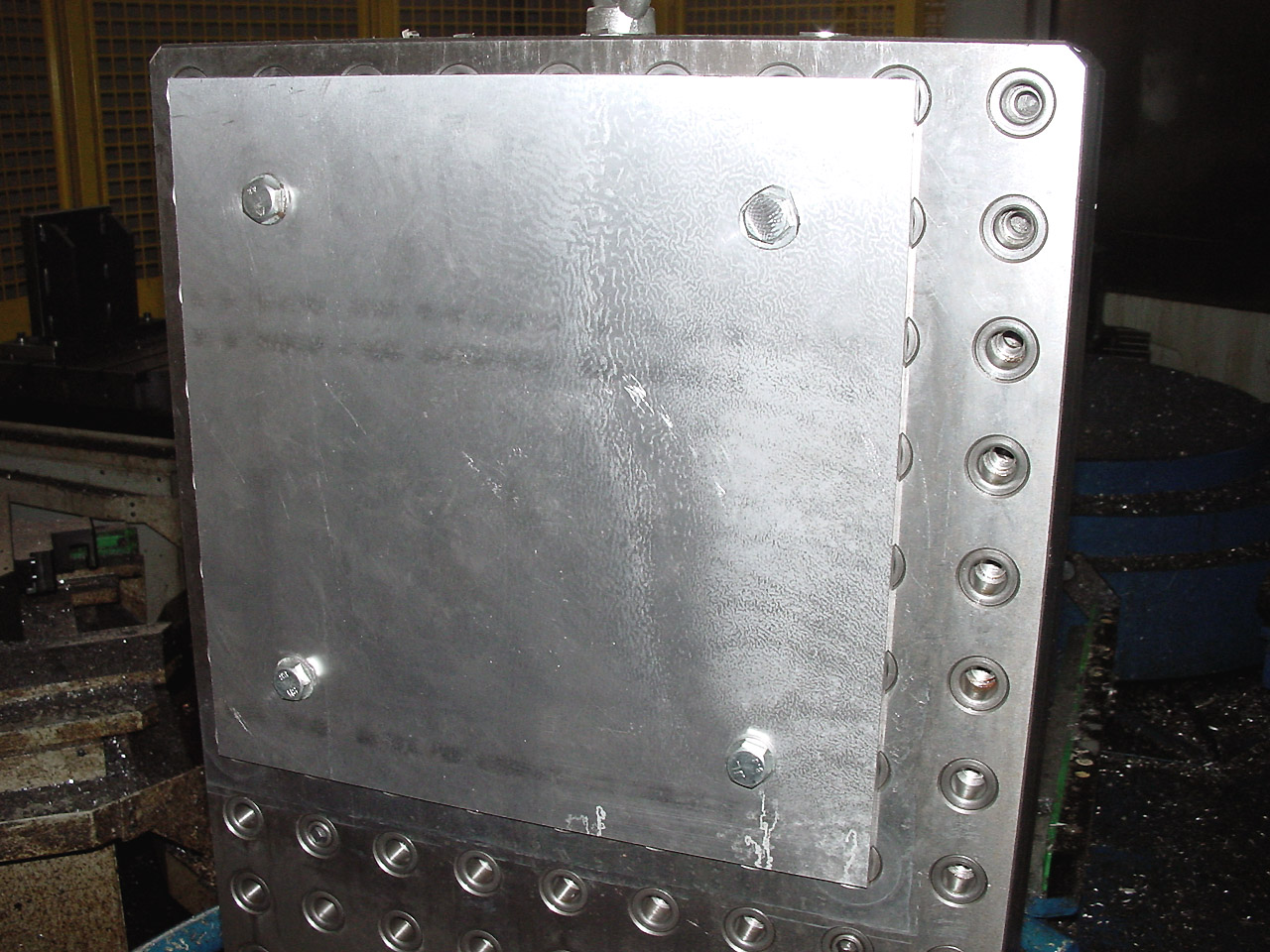

La base in alluminio Anticorodal misura esternamente 350x350mm ed ha uno spessore di 8mm. La costruzione di questo particolare ha richiesto 3 fasi di lavorazione, una preparatoria con esecuzione di 4 fori calibrati per la staffaggio del pezzo, una fase di lavorazione del primo lato e del secondo.

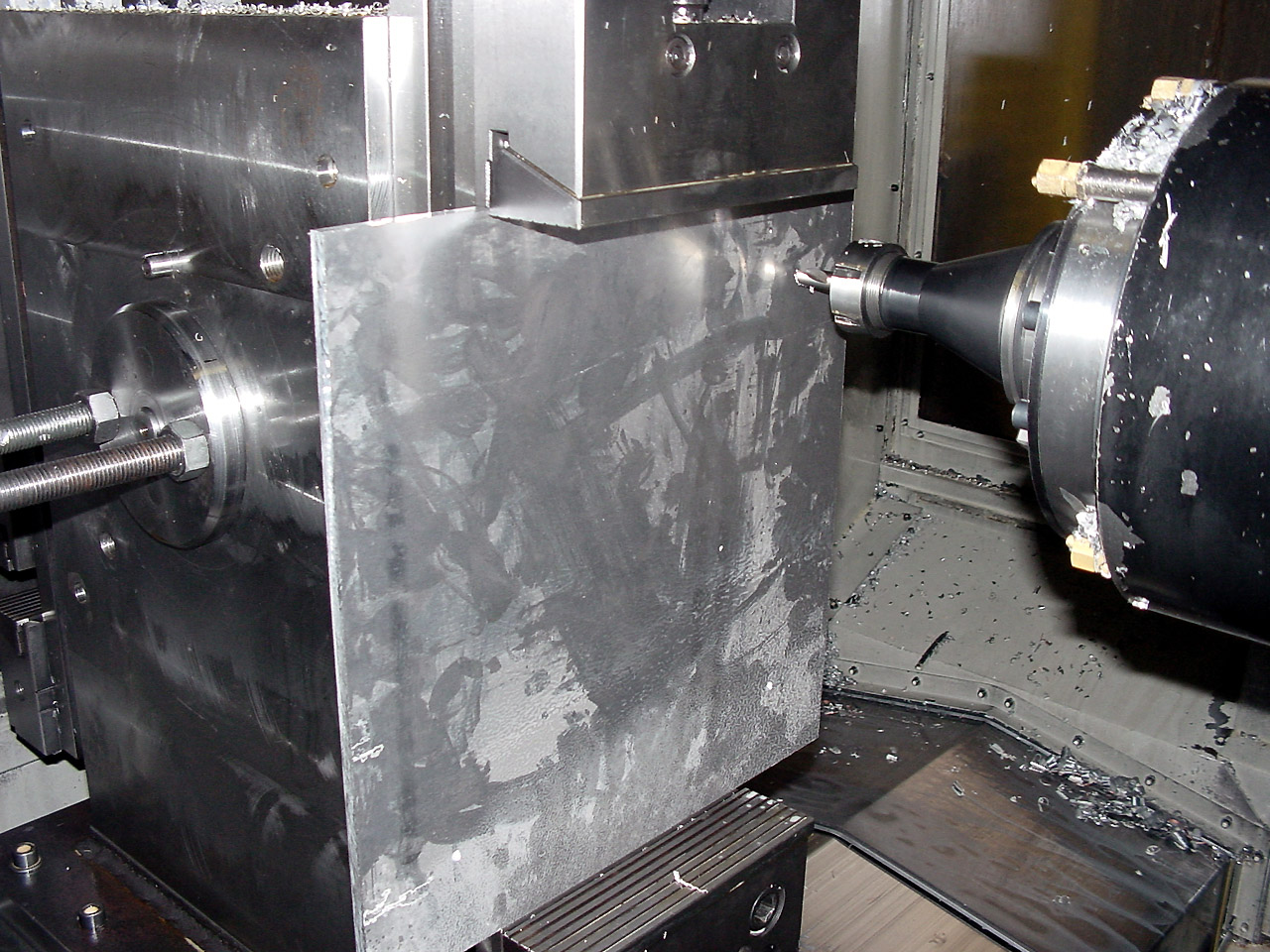

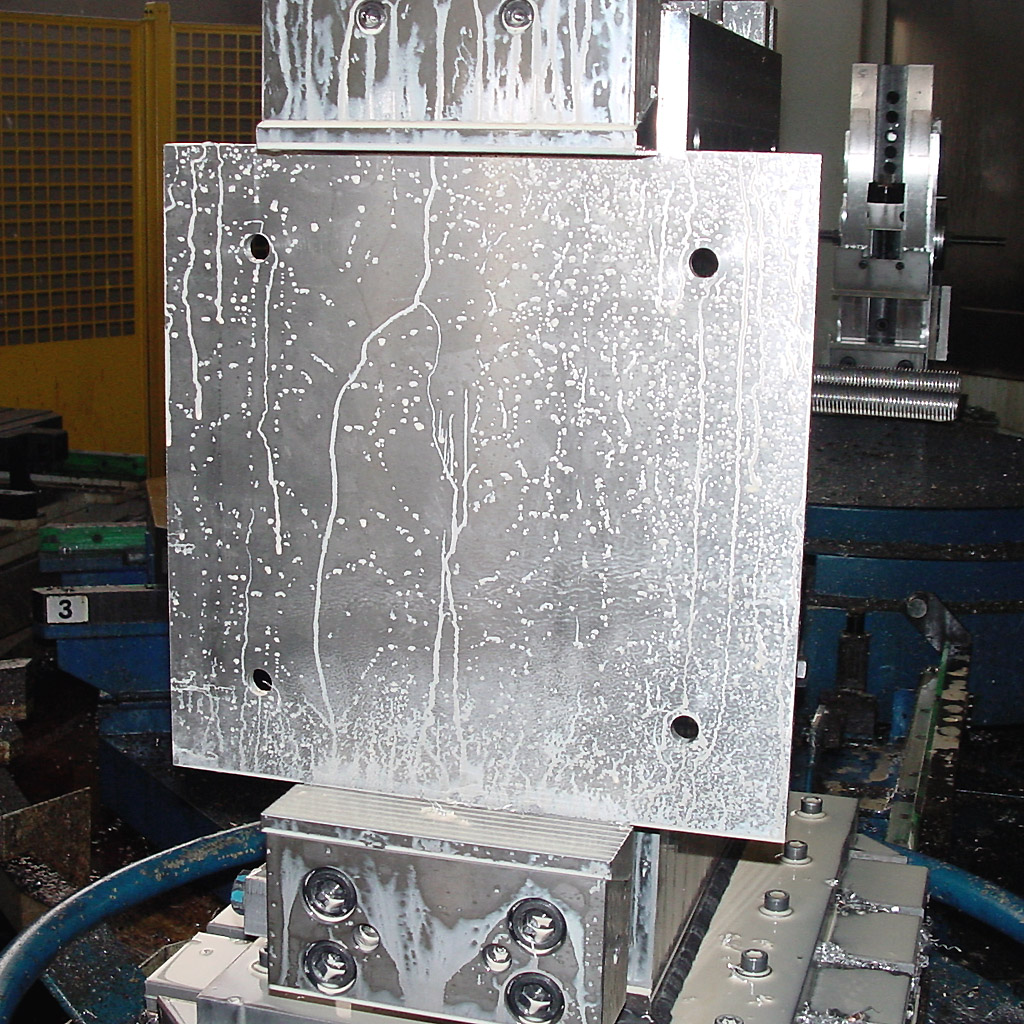

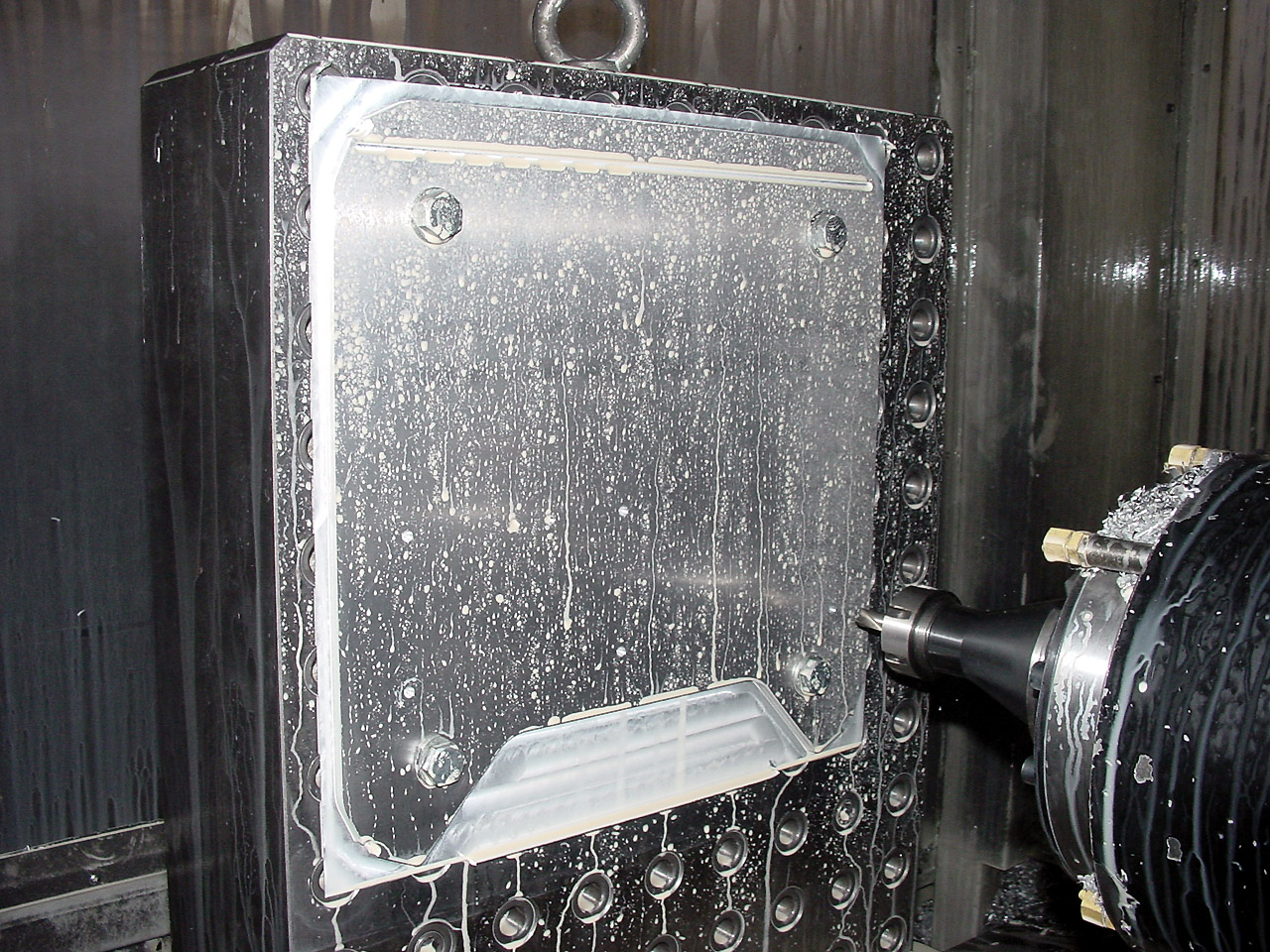

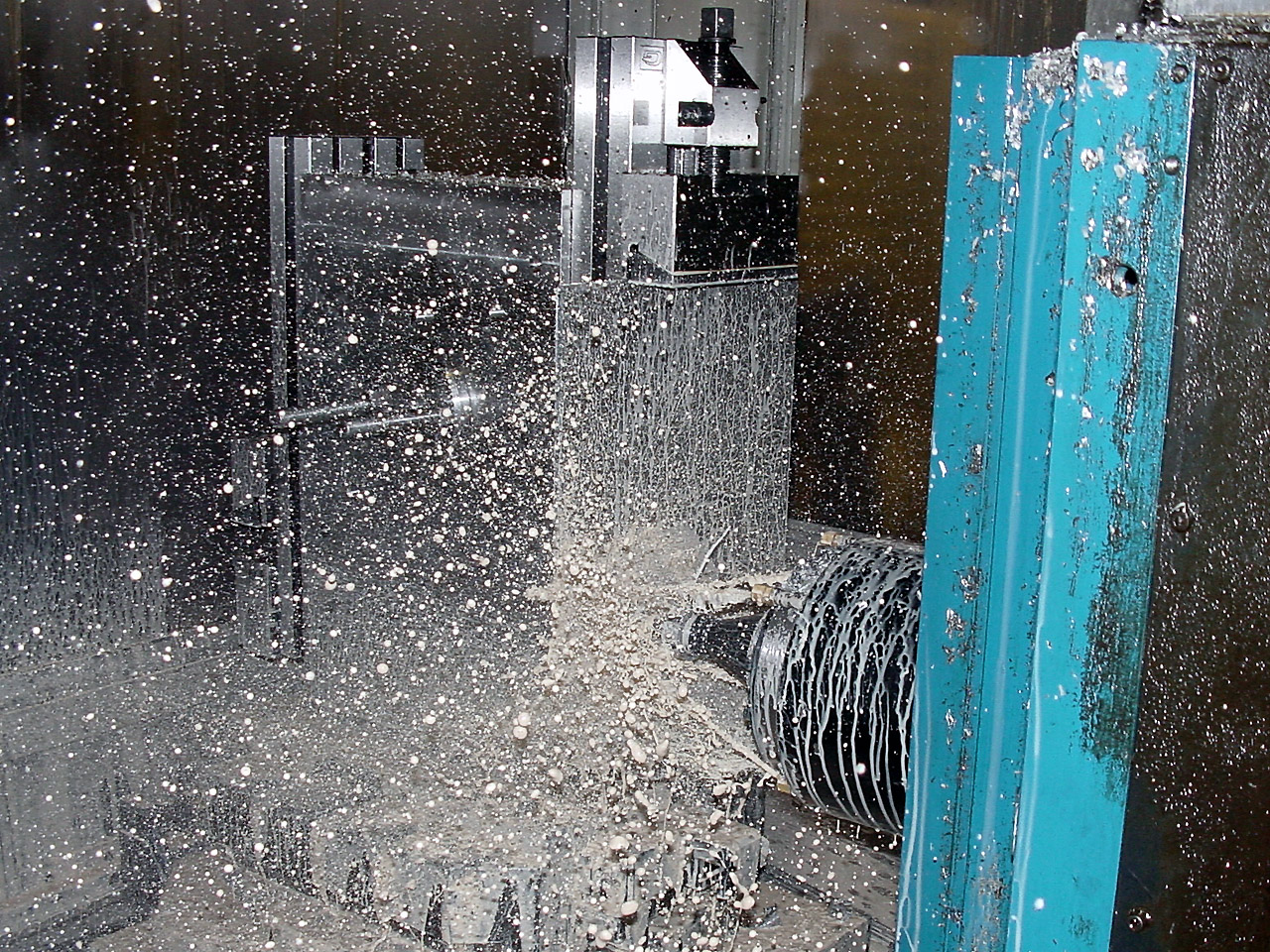

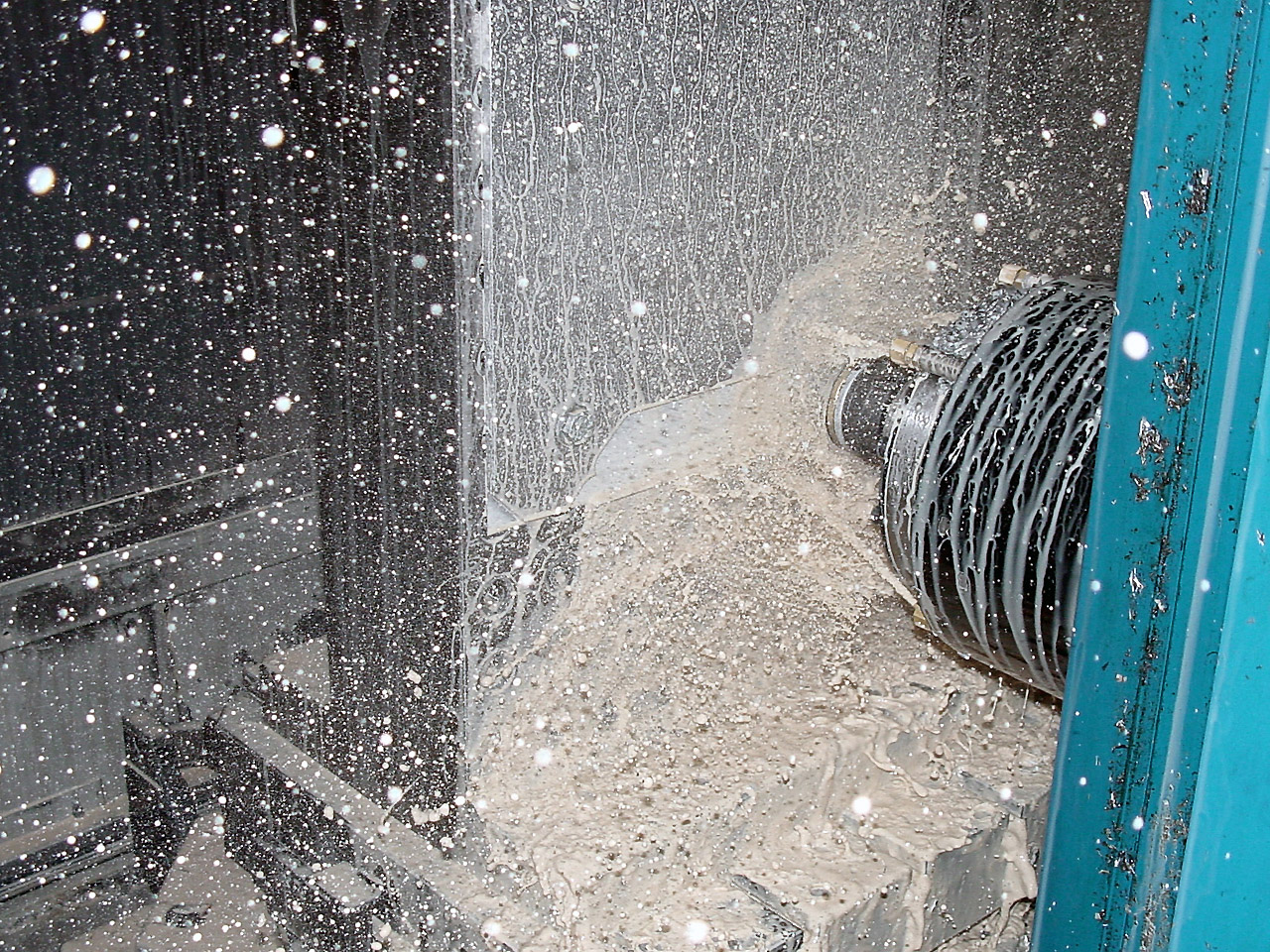

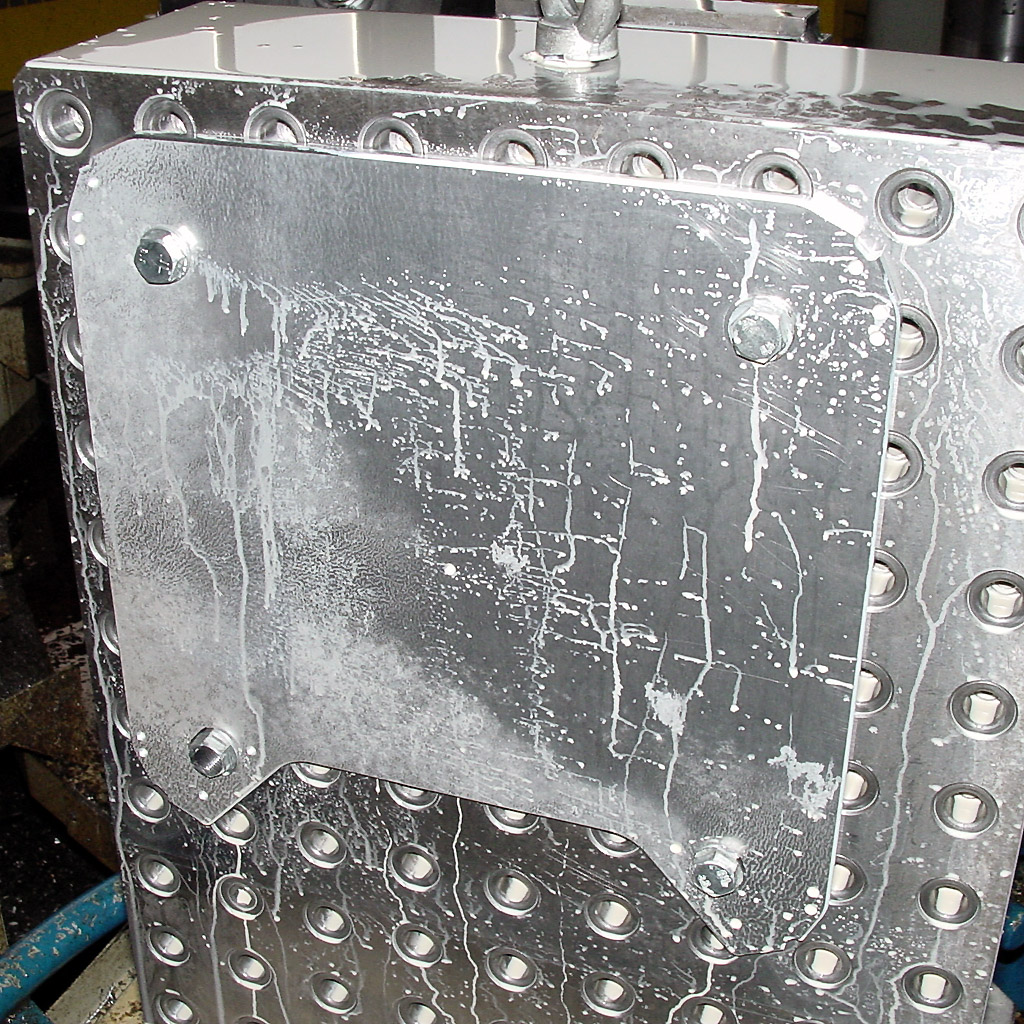

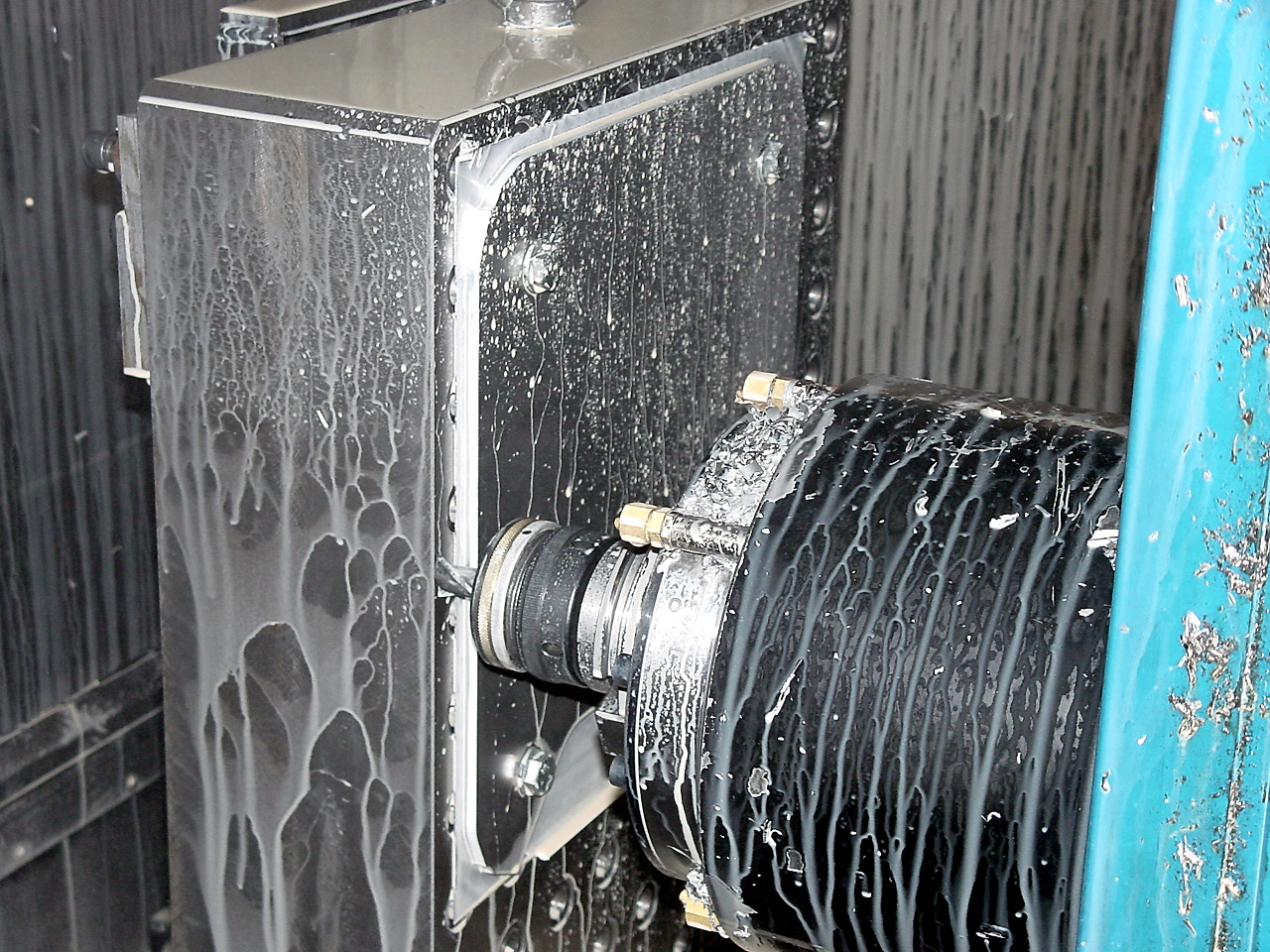

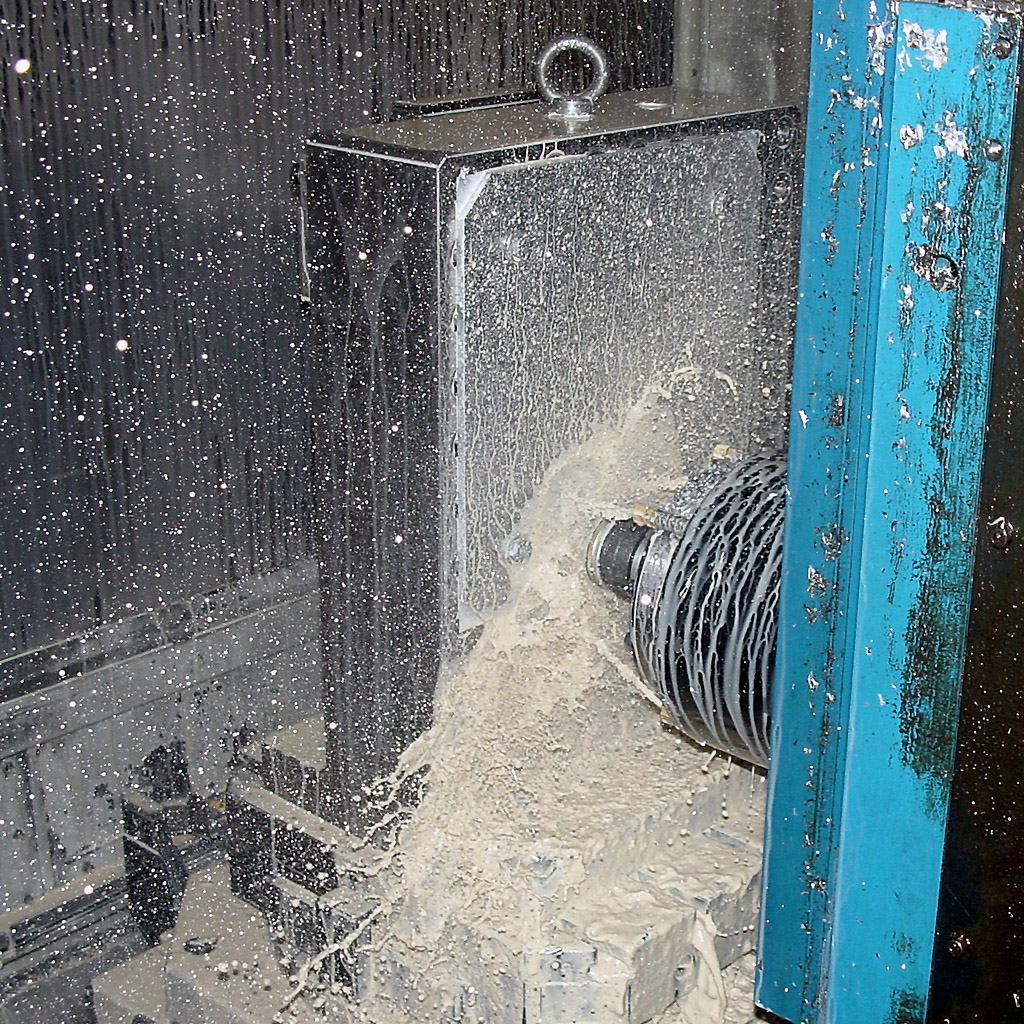

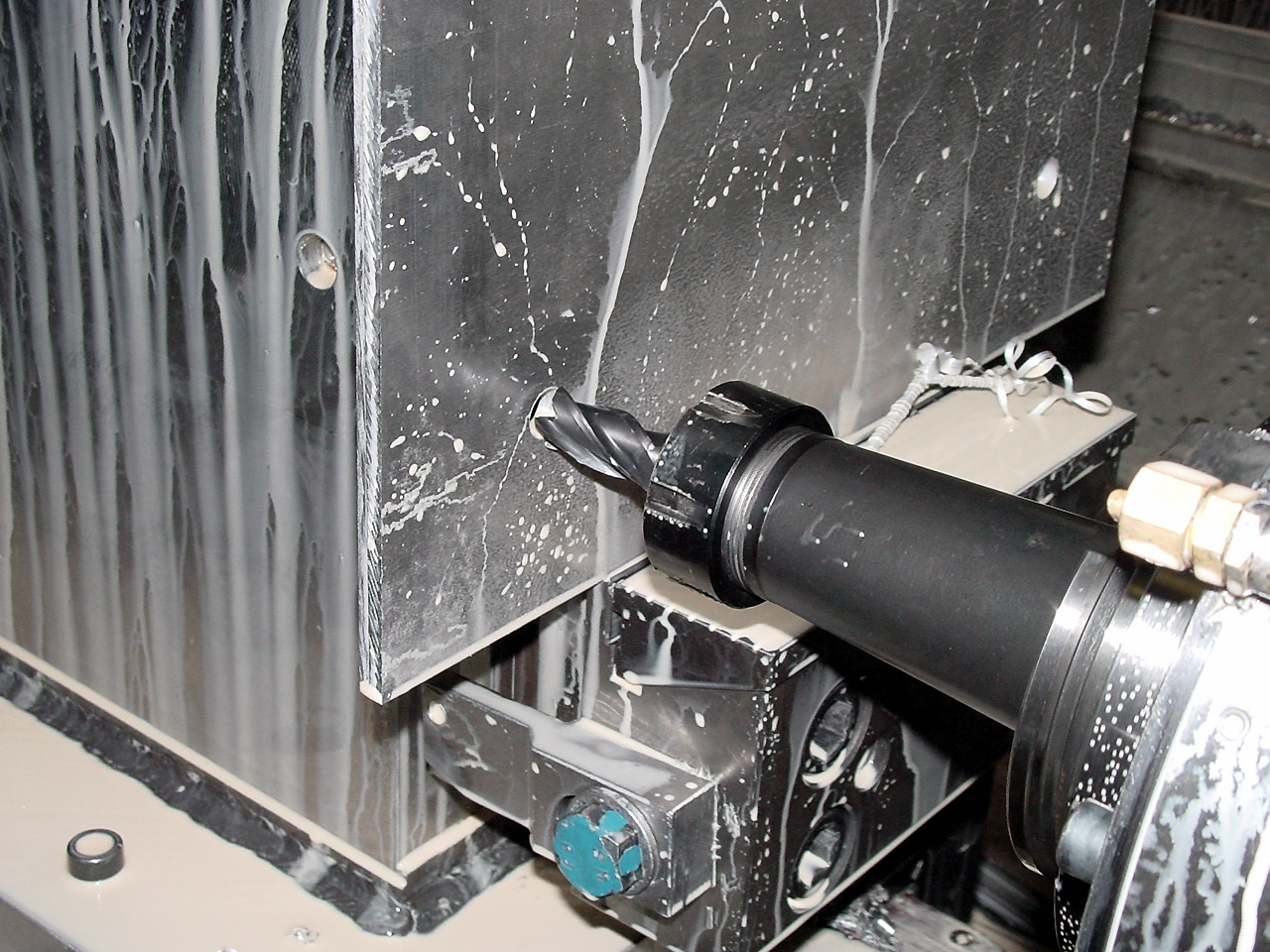

Alcune foto delle 3 fasi di lavorazione con centro di lavoro CNC.
