Autore Topic: Dark Blade by G69T - Part 2 - The New Case  (Letto 67697 volte)
G69T

***
Specialist
Posts: 702
Offline Offline
WWW
« Risposta #10 il: 27 Dicembre 2005 20:19:13 »

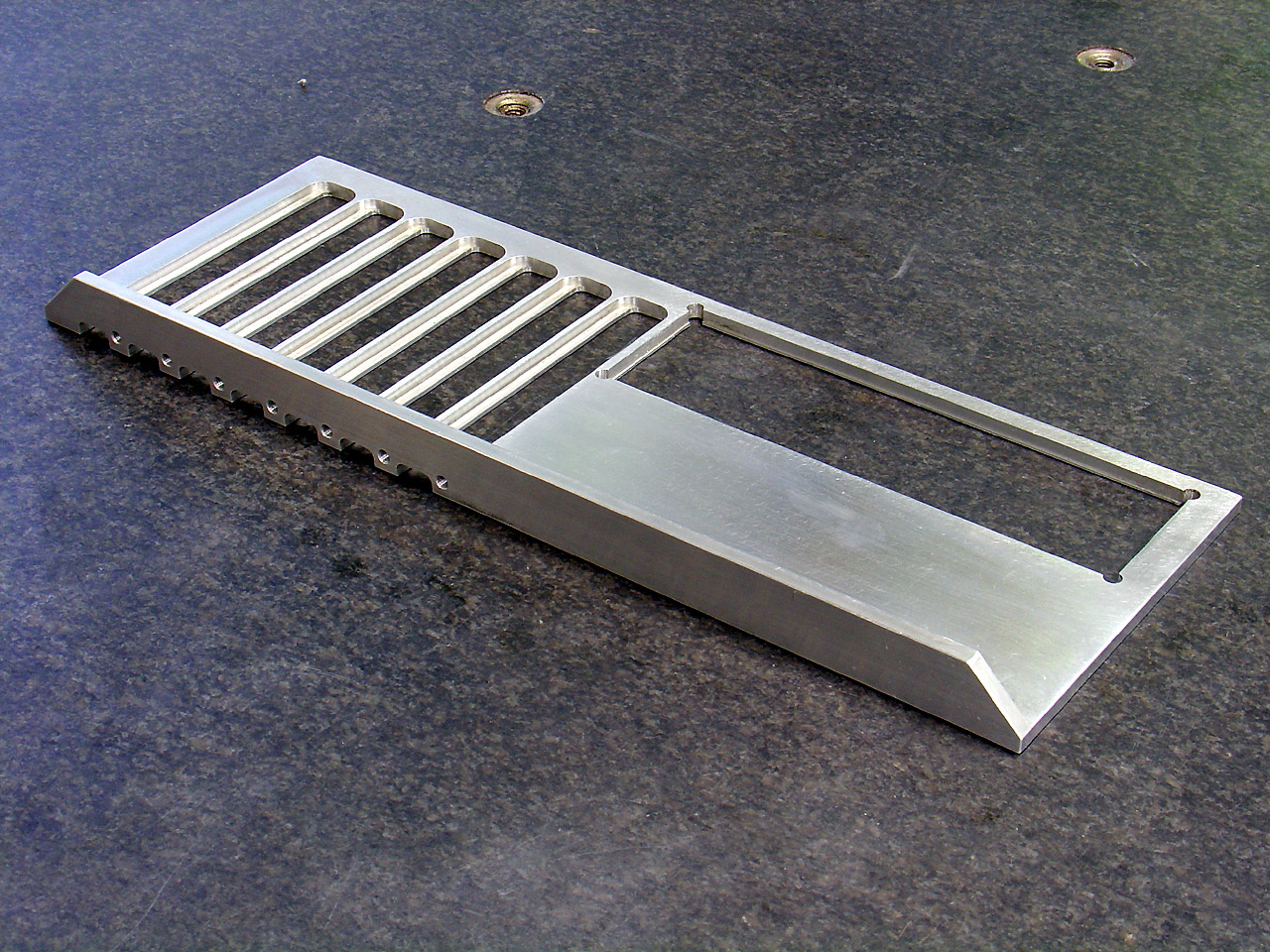

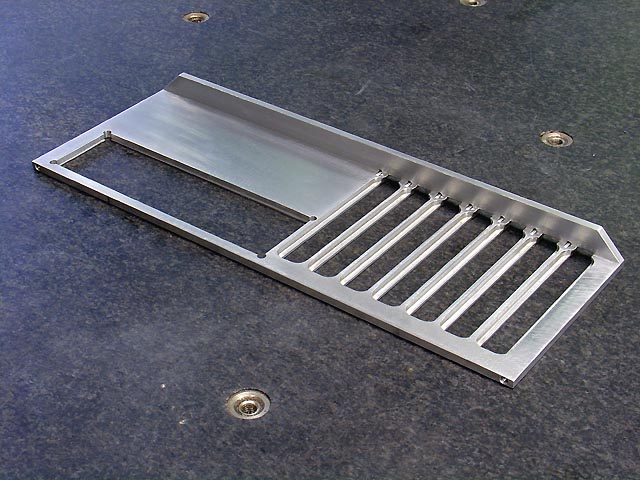

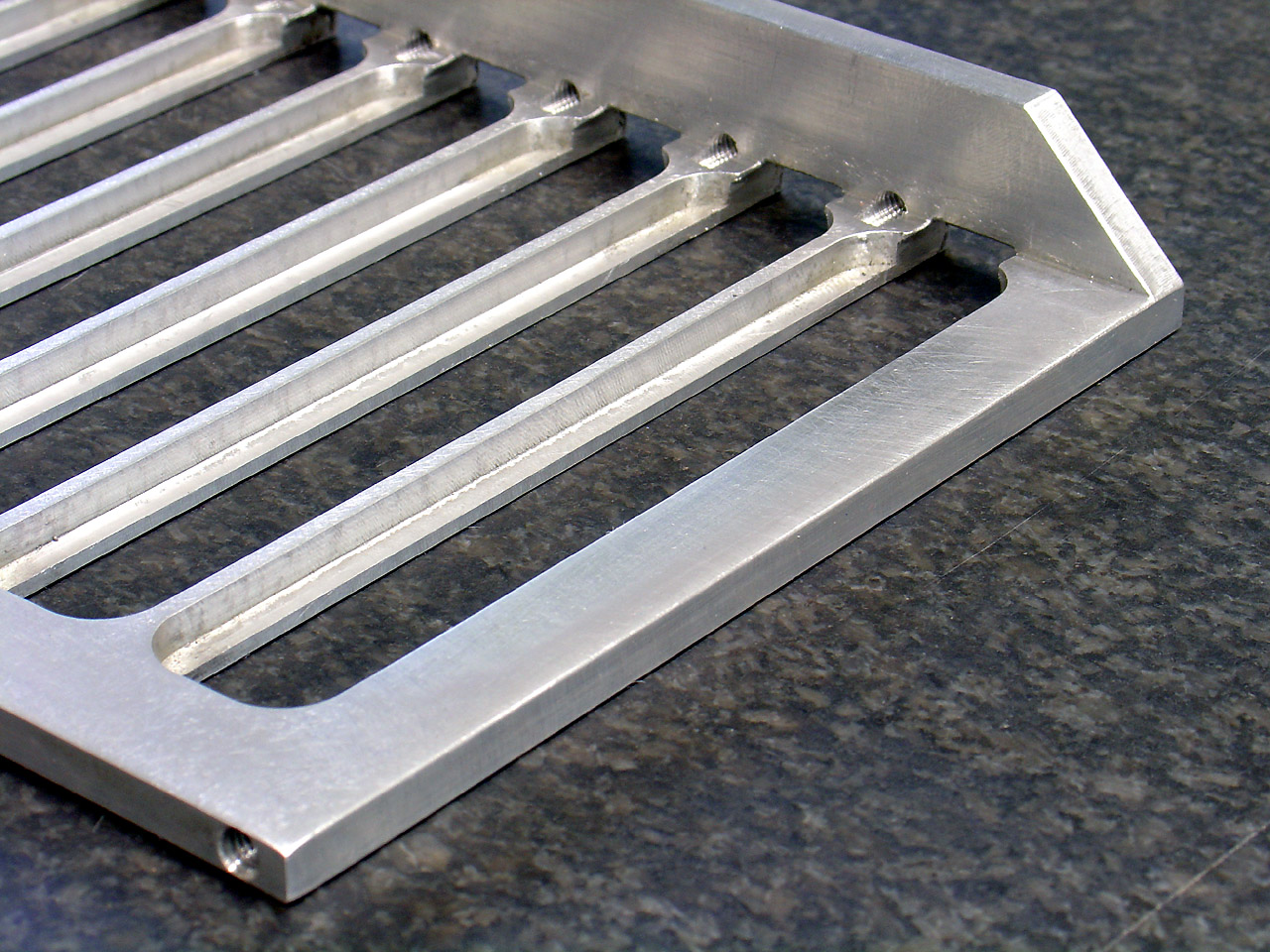

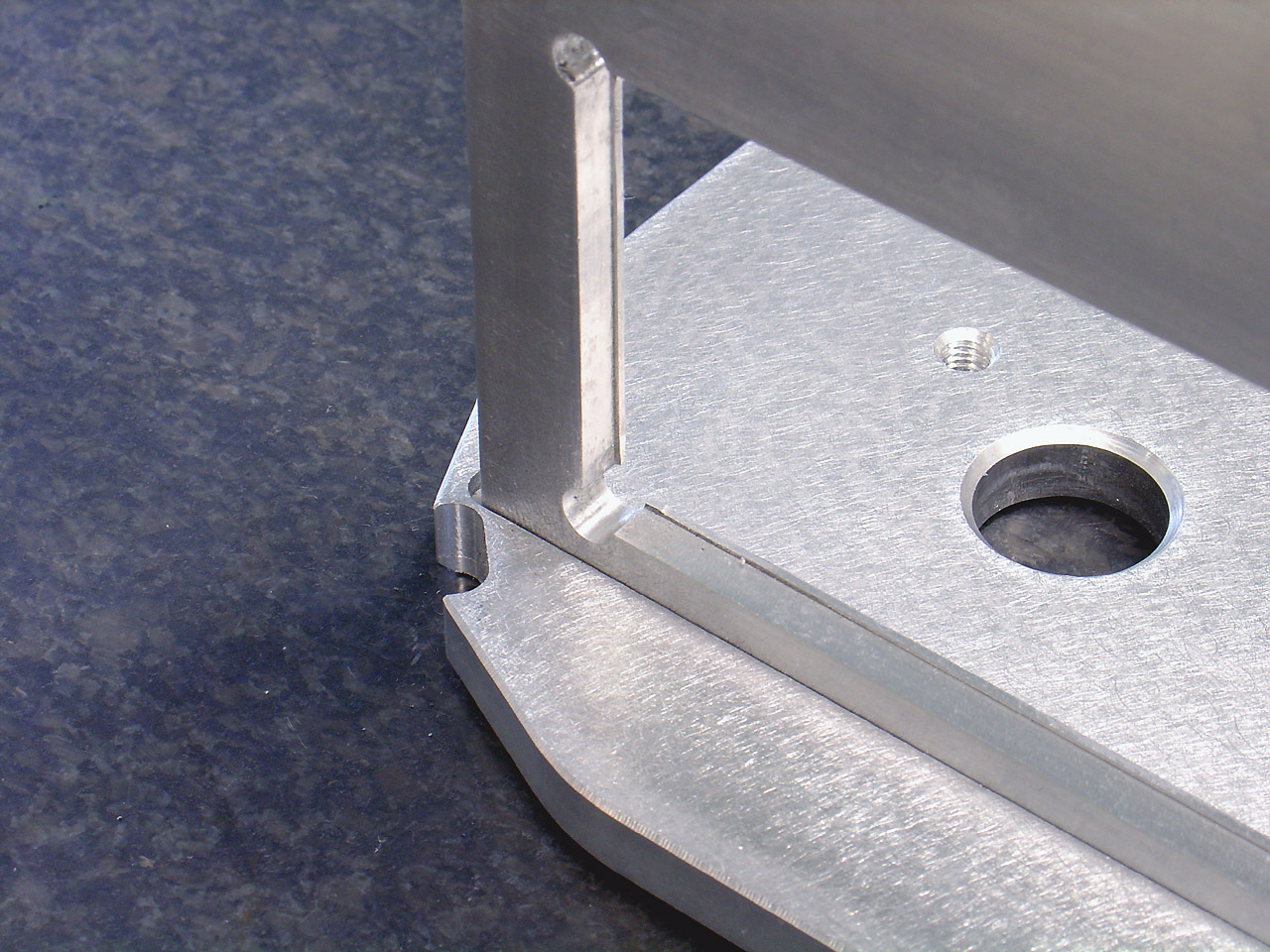

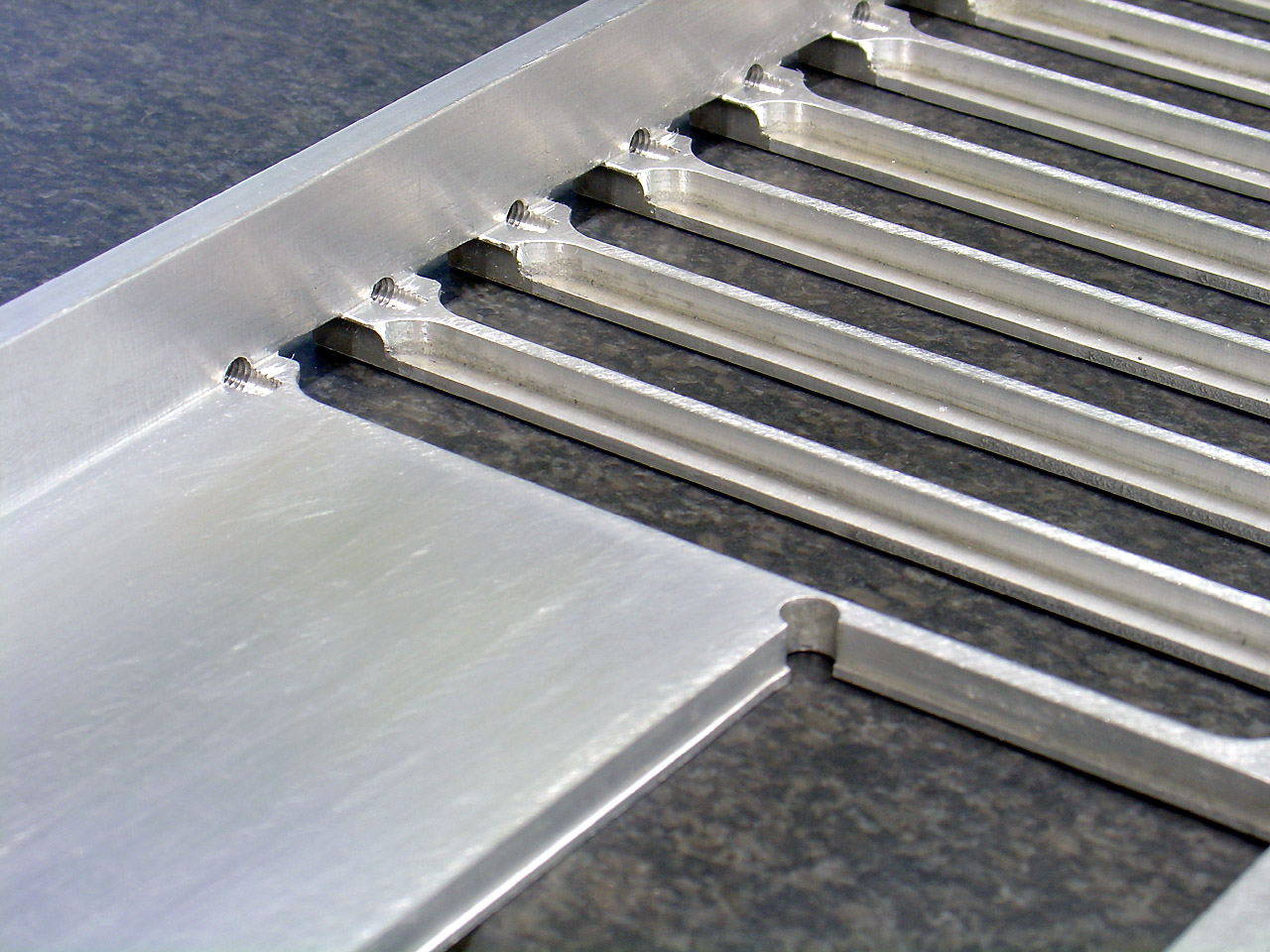

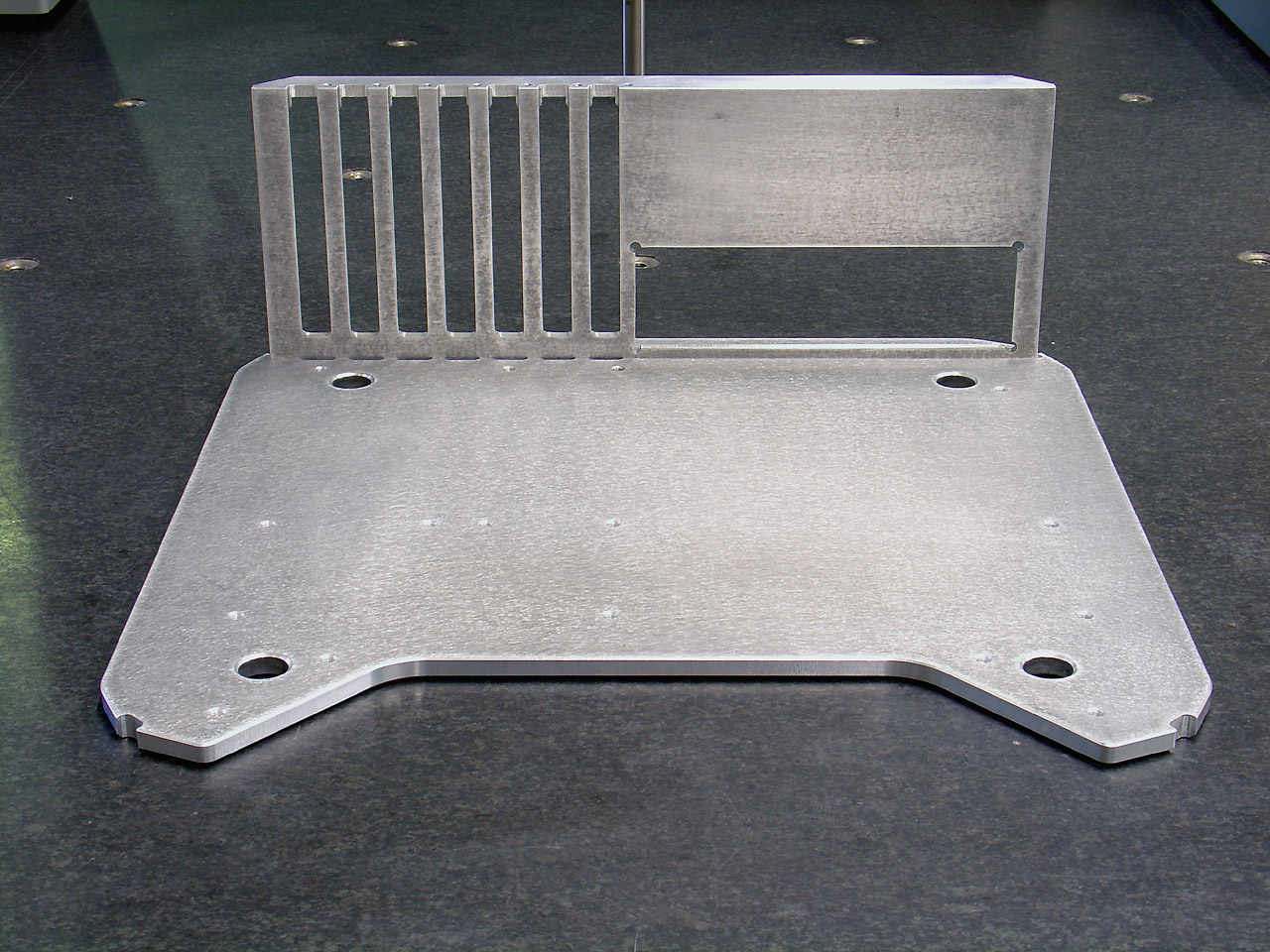

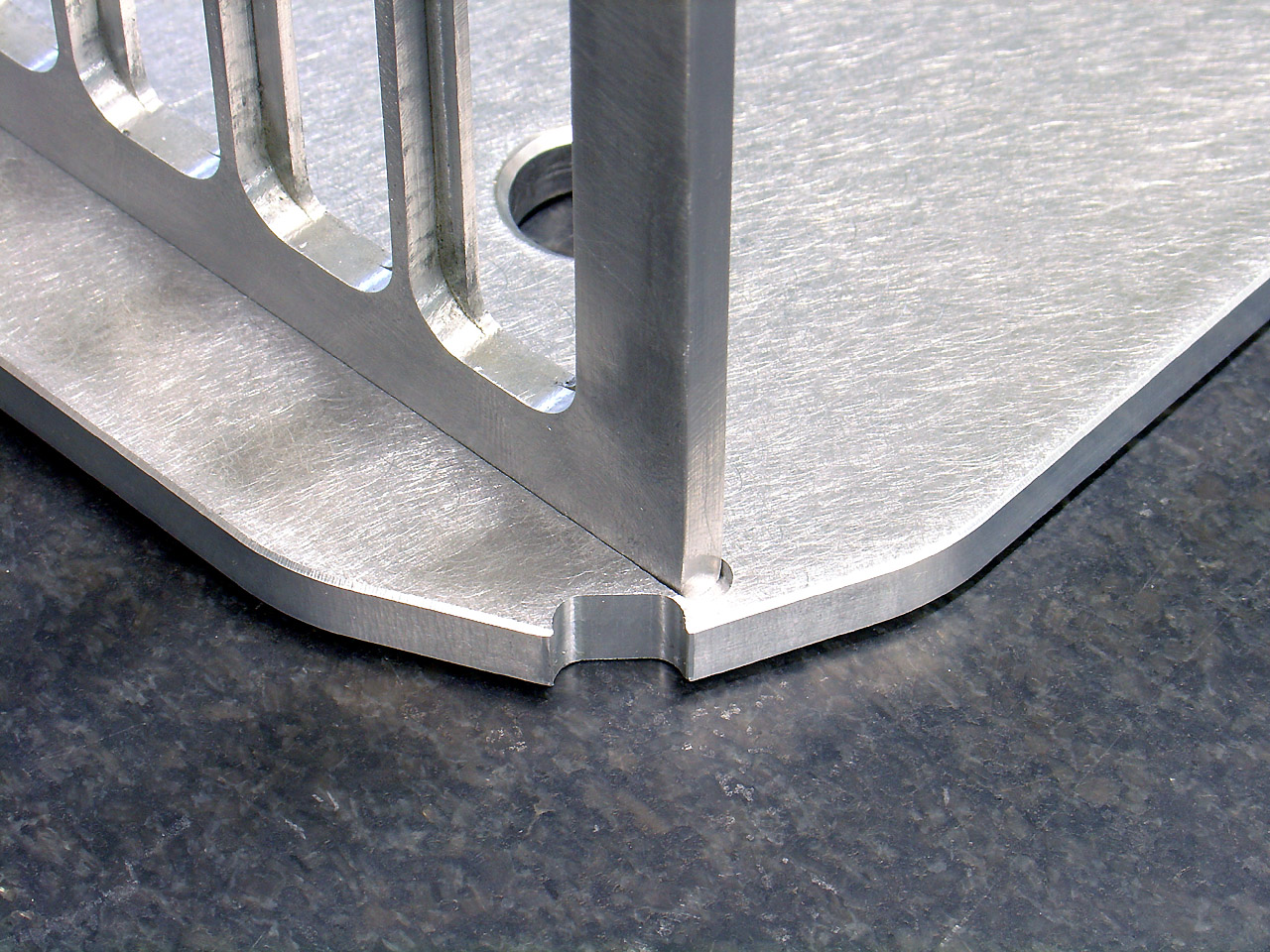

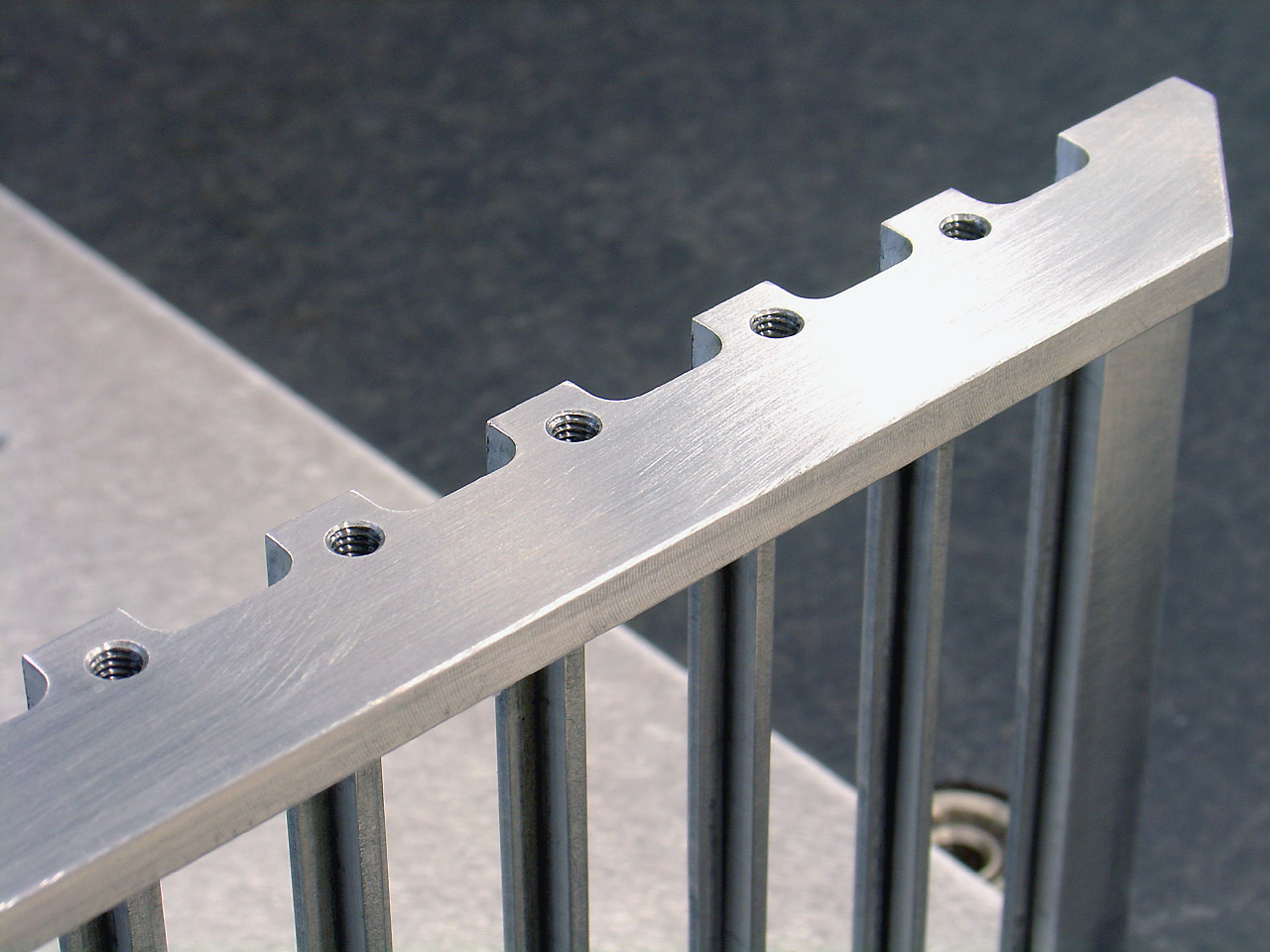

Questo particolare andrà posizionato nella fresatura  (5mm x 2mm di profondità) presente sulla base e fissato tramite due viti M4. Si possono notare le feritoie per le schede PCI, AGP/PCIE e l'asola dedicata al pannello di in/out della mobo.


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !
Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

Spot



G69T

***
Specialist
Posts: 702
Offline Offline
WWW
« Risposta #11 il: 27 Dicembre 2005 20:20:51 »

Distanziatori per fissaggio mobo. Sorriso

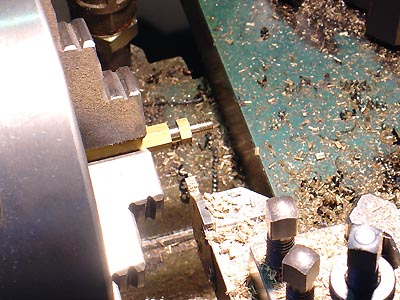

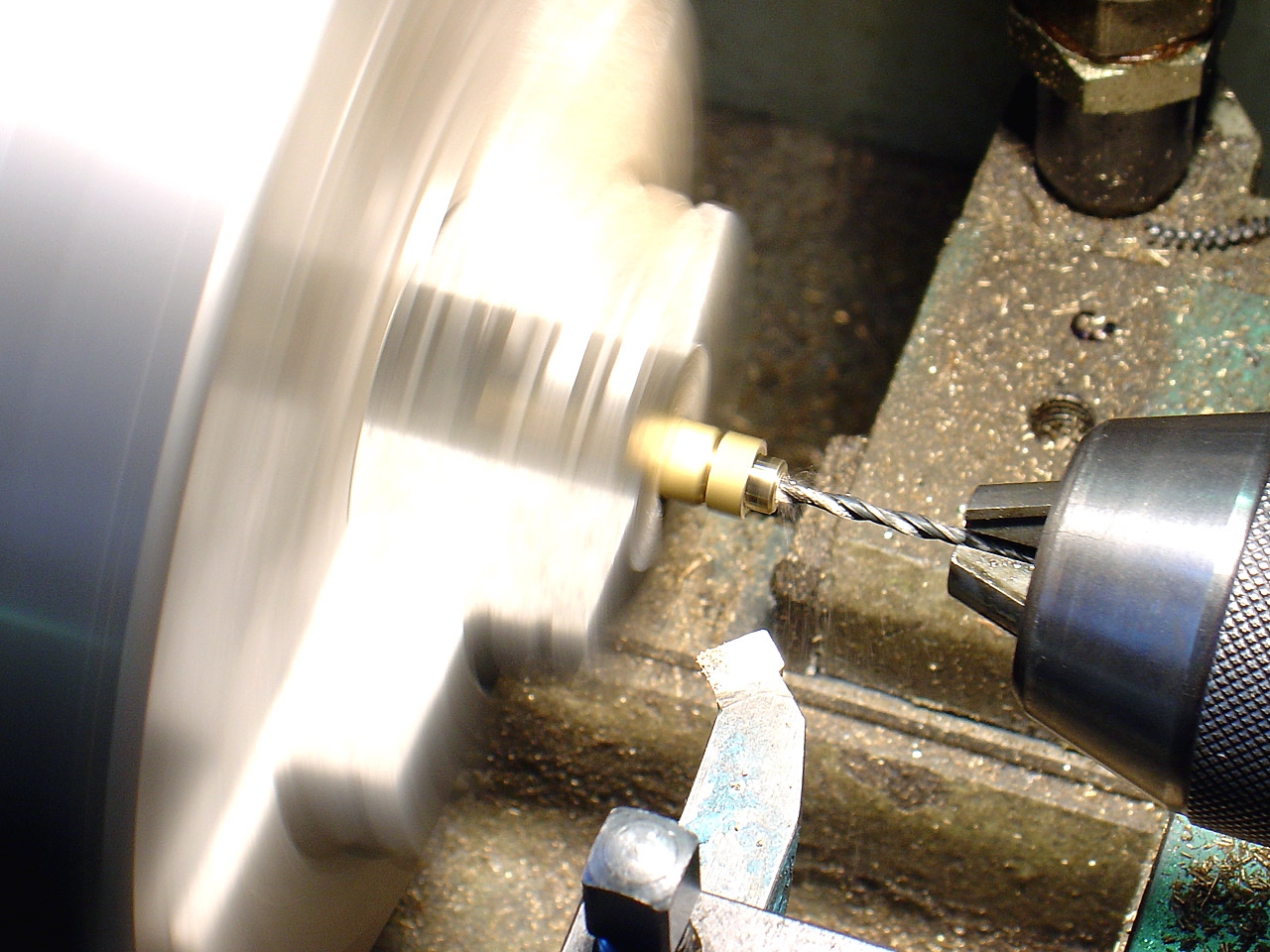

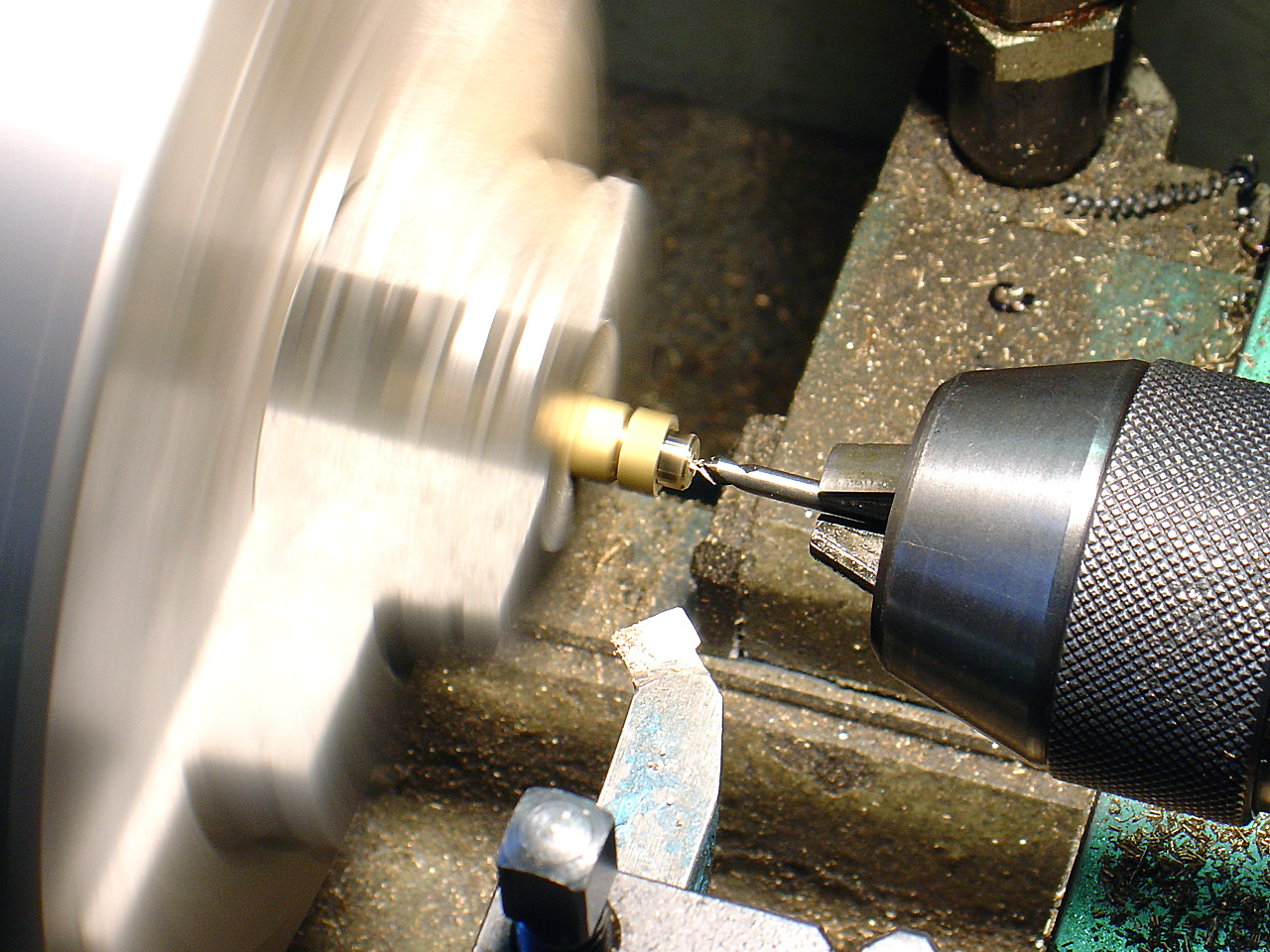

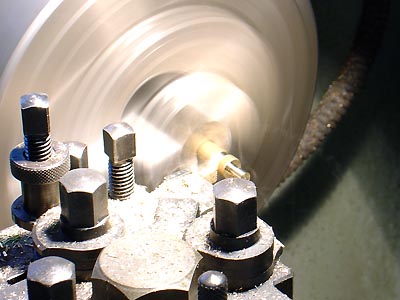

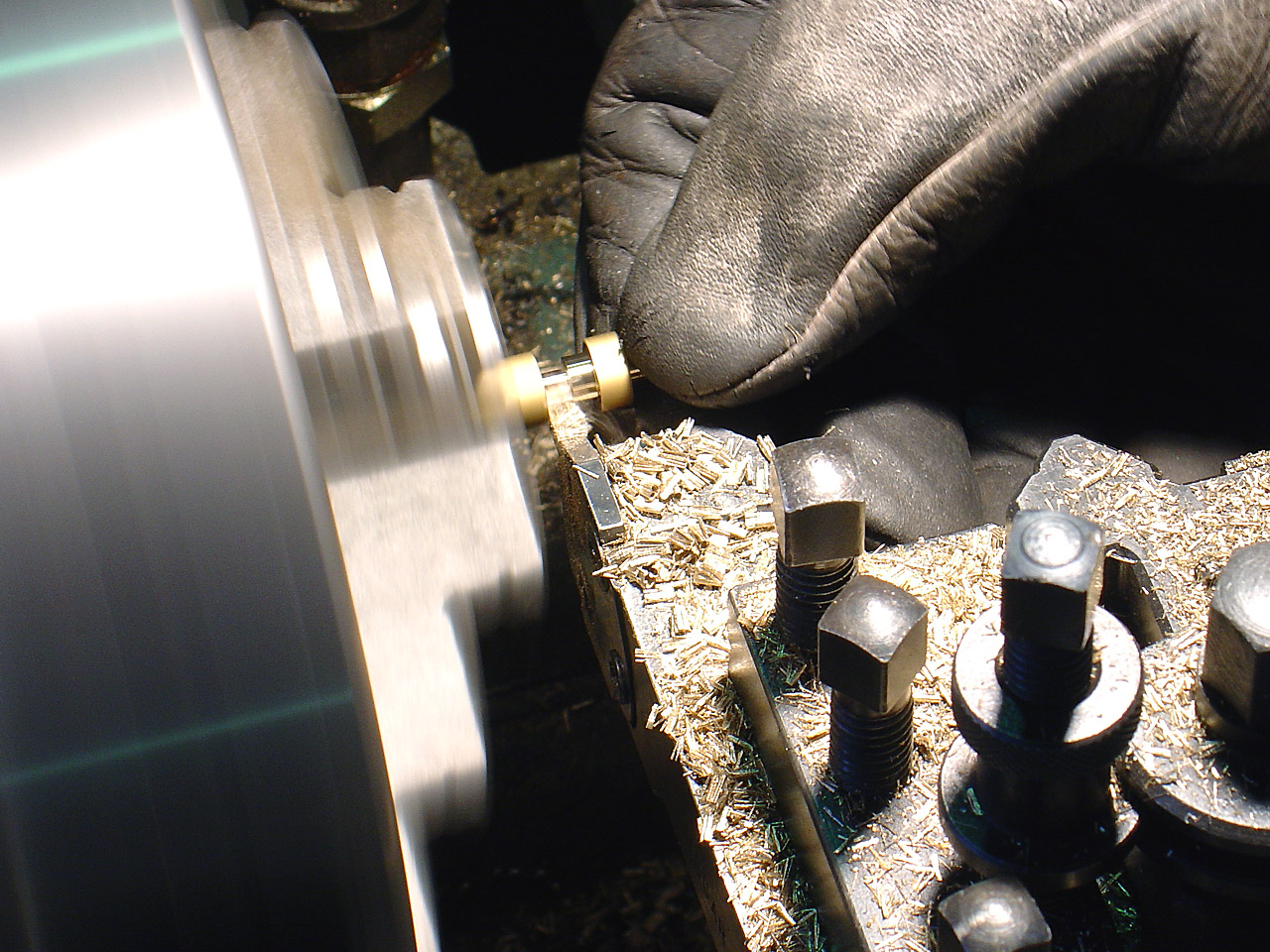

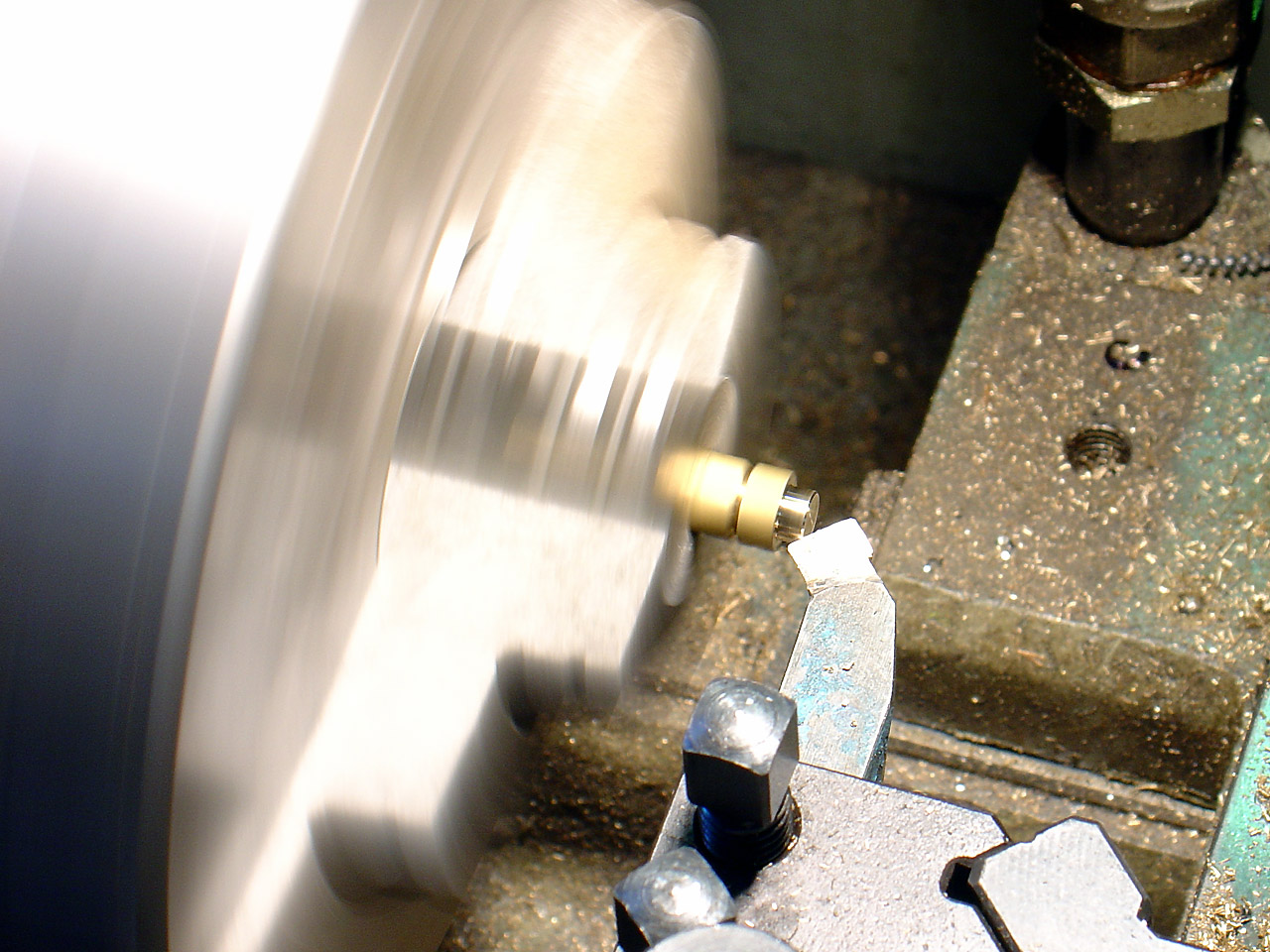

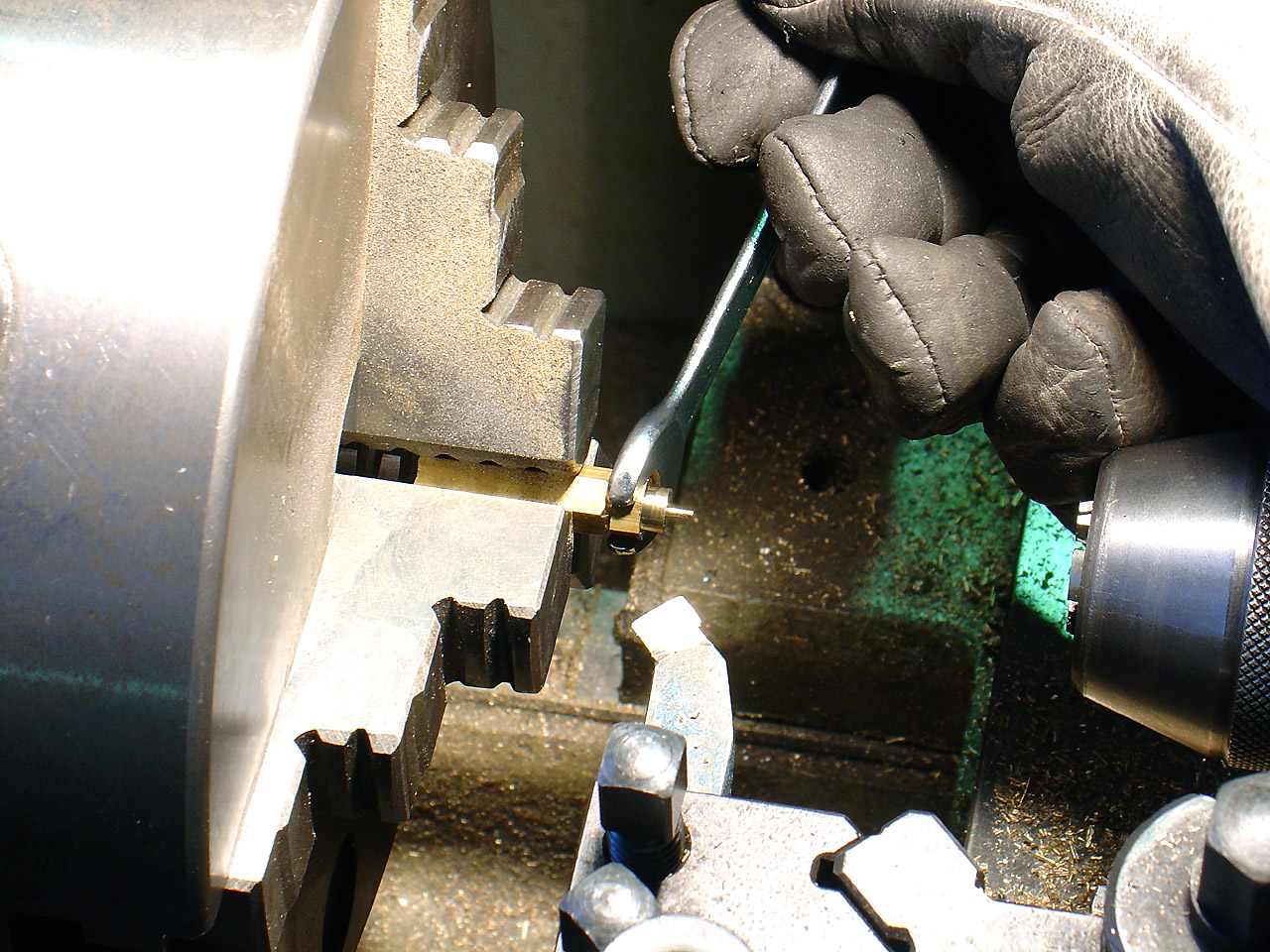

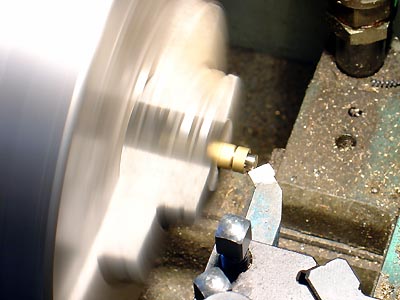

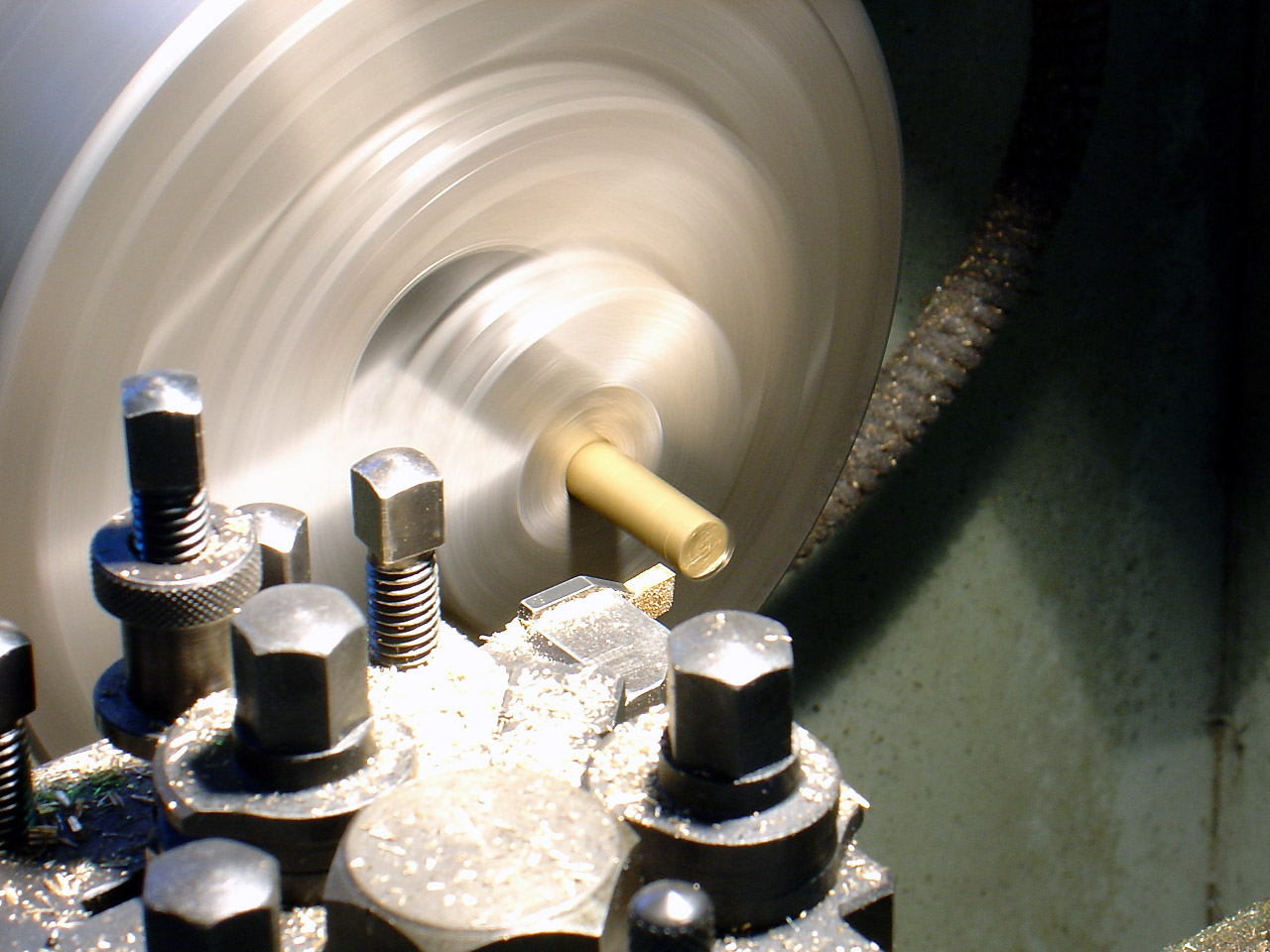

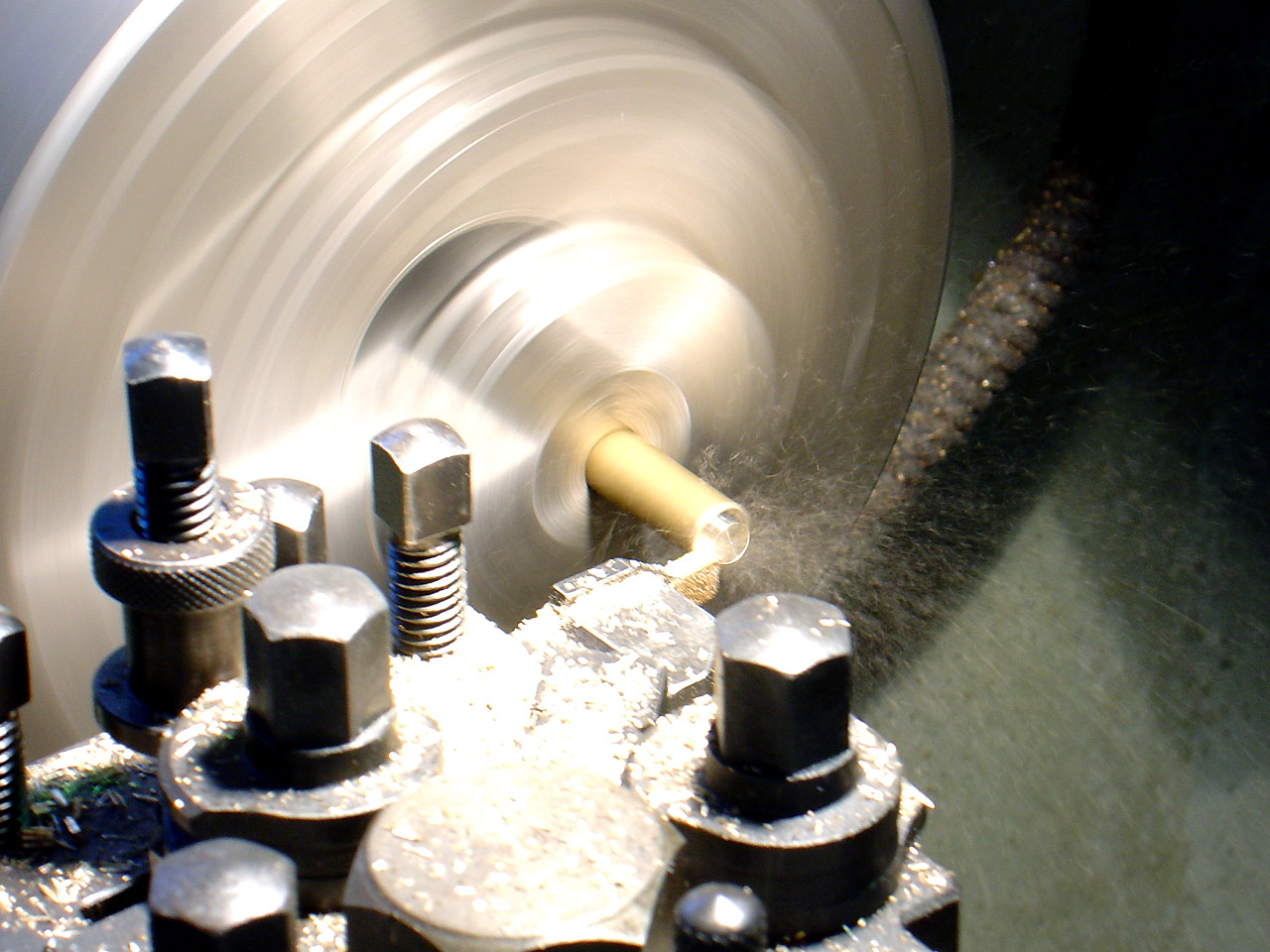

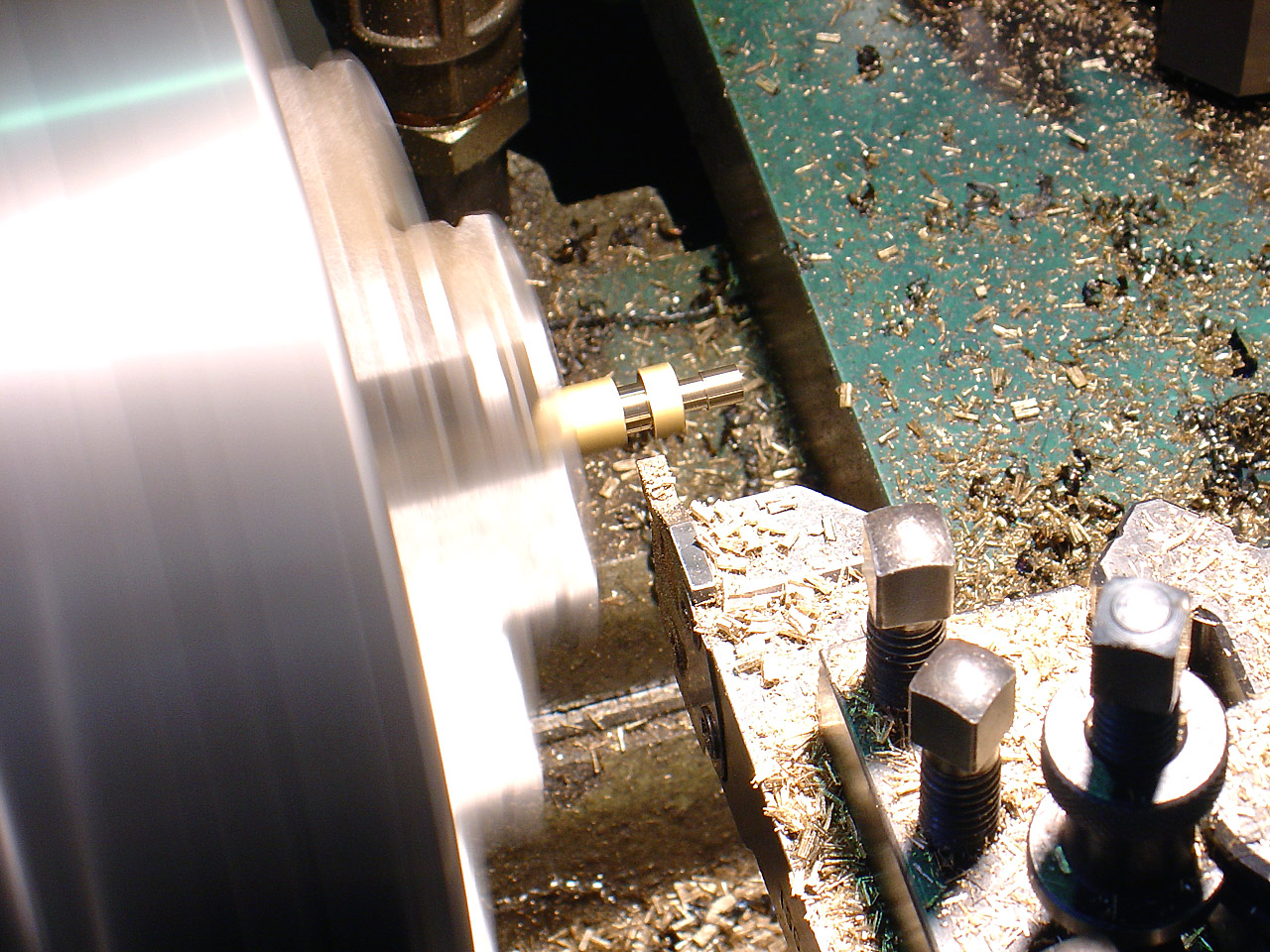

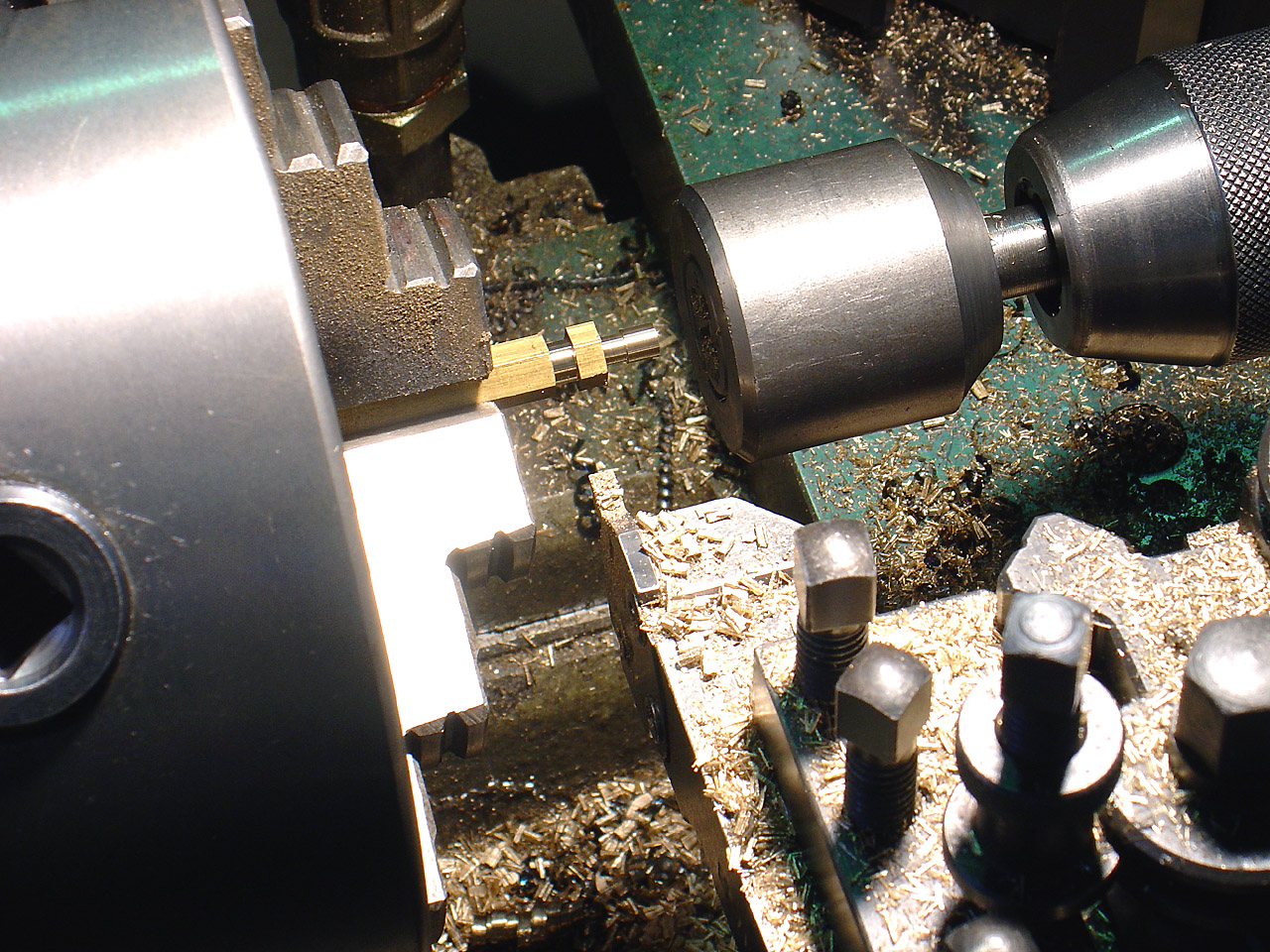

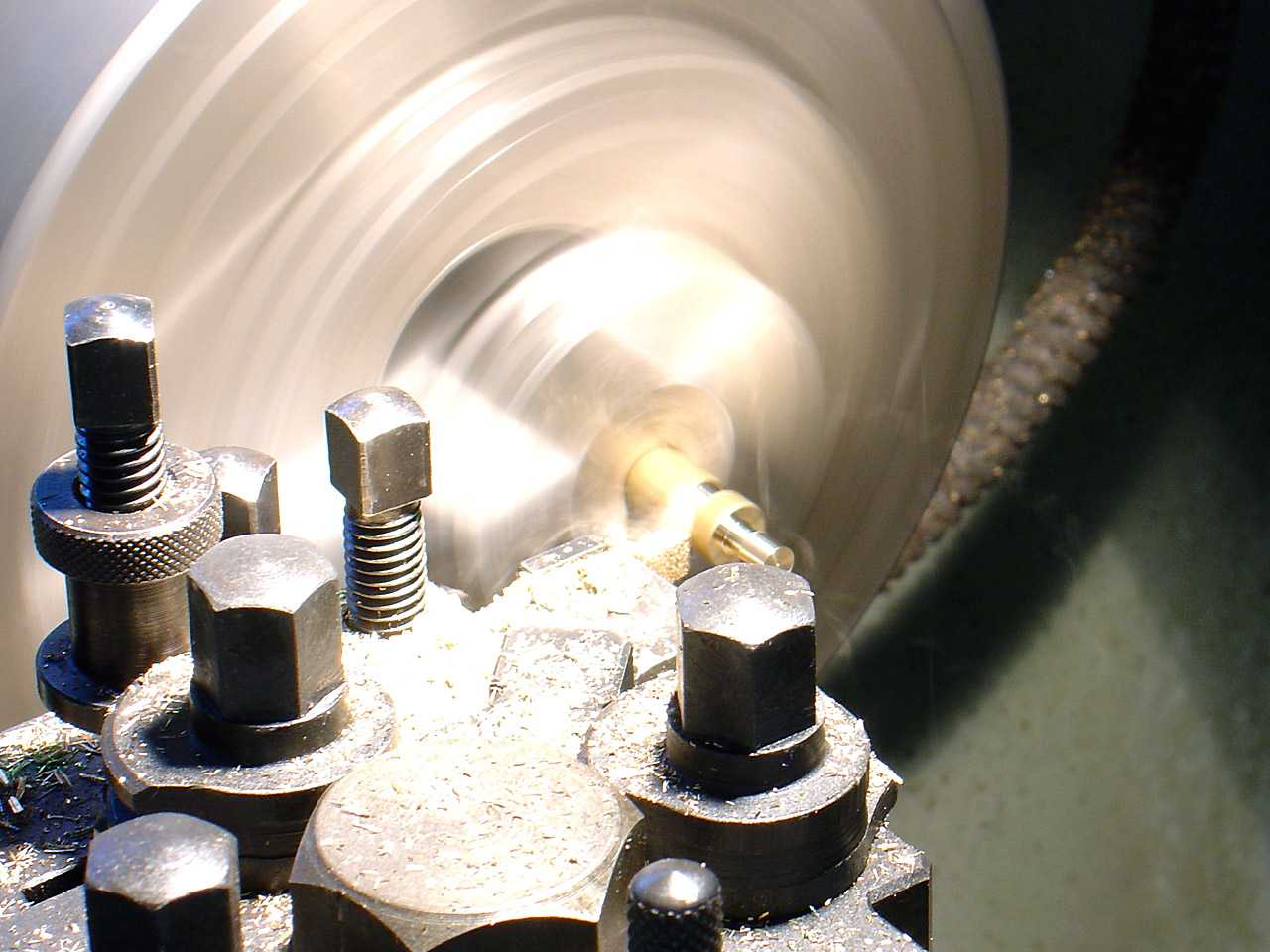

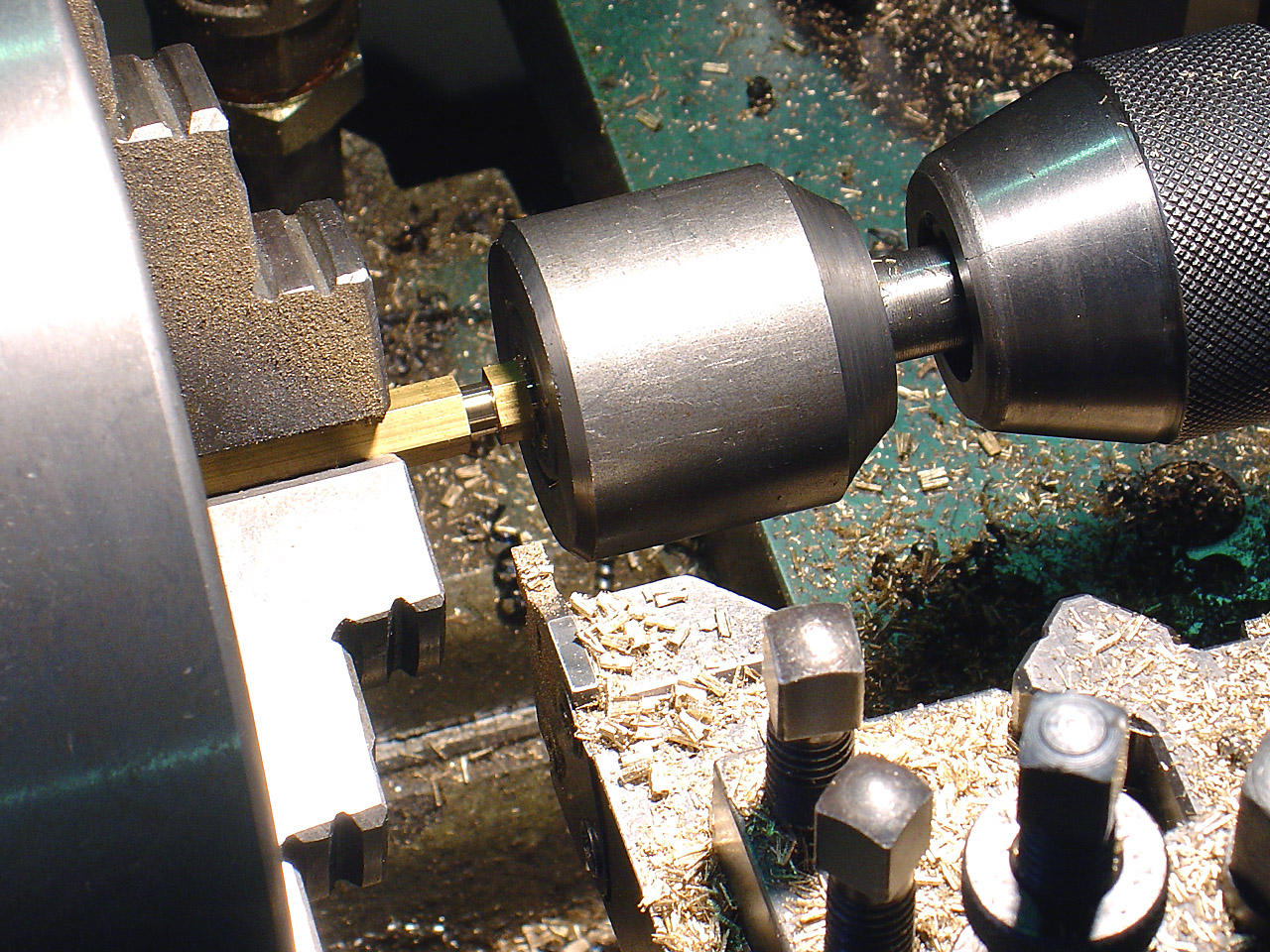

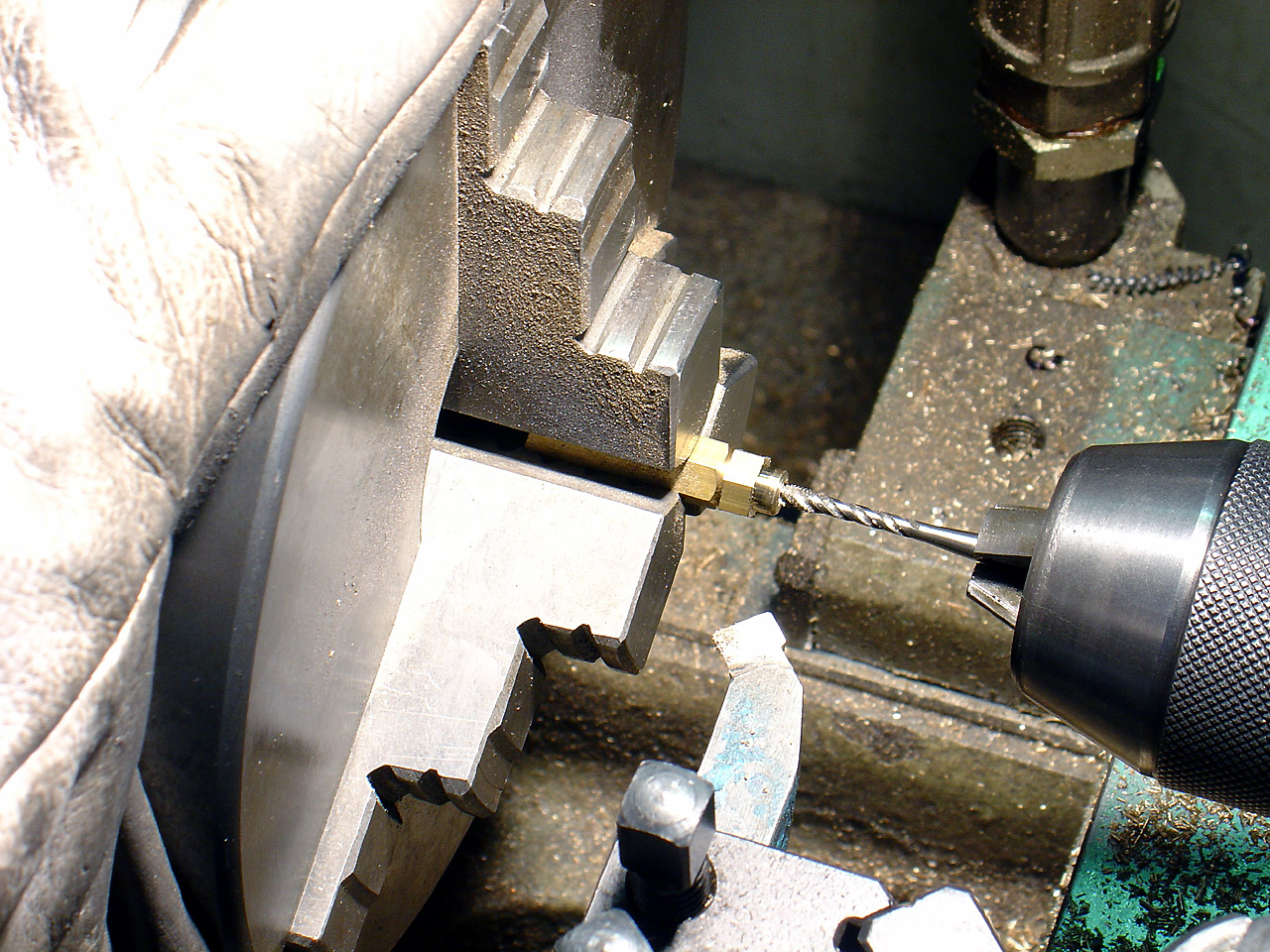

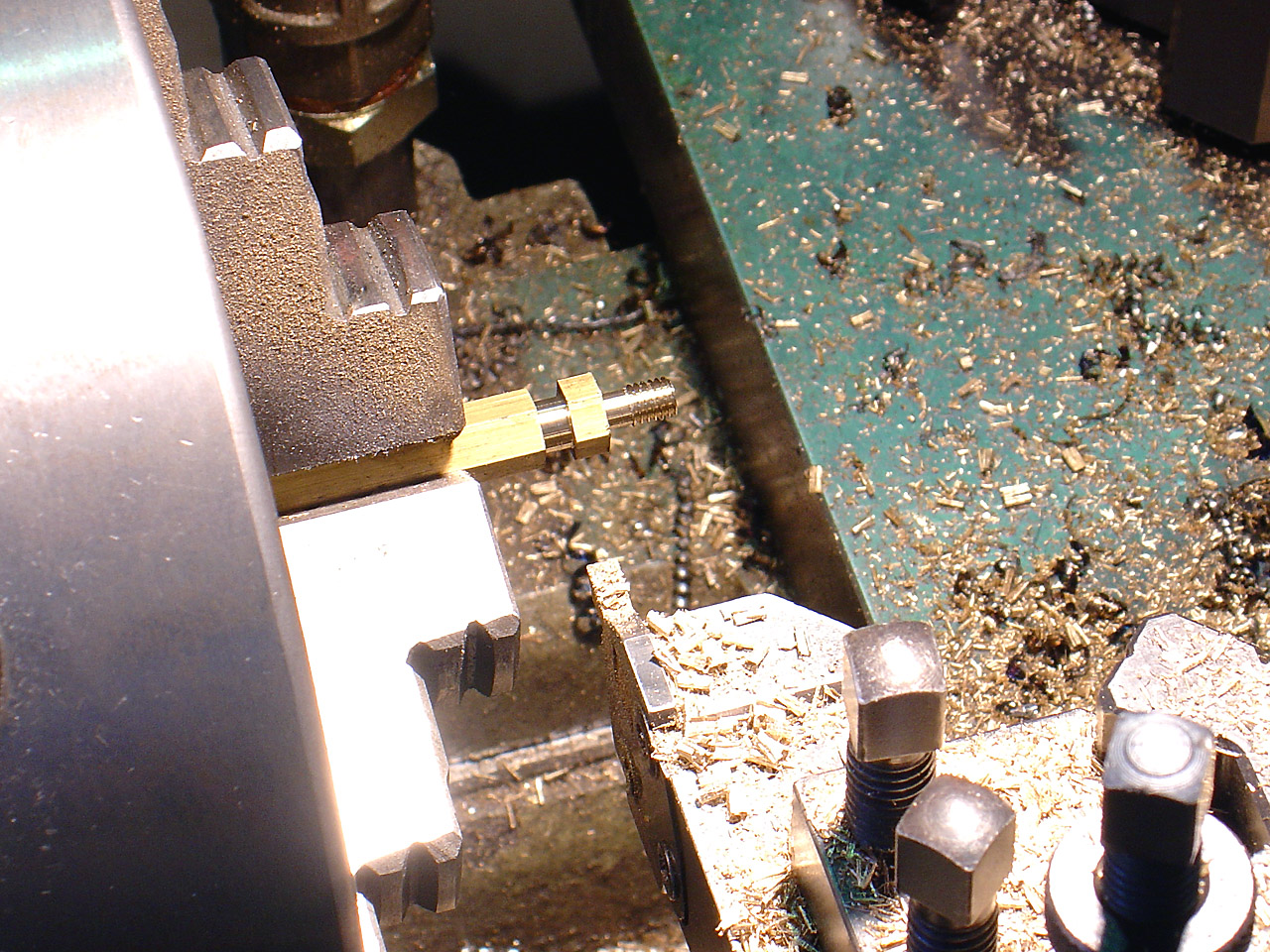

Costruzione di 9 perni in ottone, filettati esterni M5 ed interni M3, ricavati da una barra a profilo esagonale. I distanziatori sono stati torniti con un tornio tradizionale.


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !
Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

***
Specialist
Posts: 702
Offline Offline
WWW
« Risposta #12 il: 27 Dicembre 2005 20:22:49 »

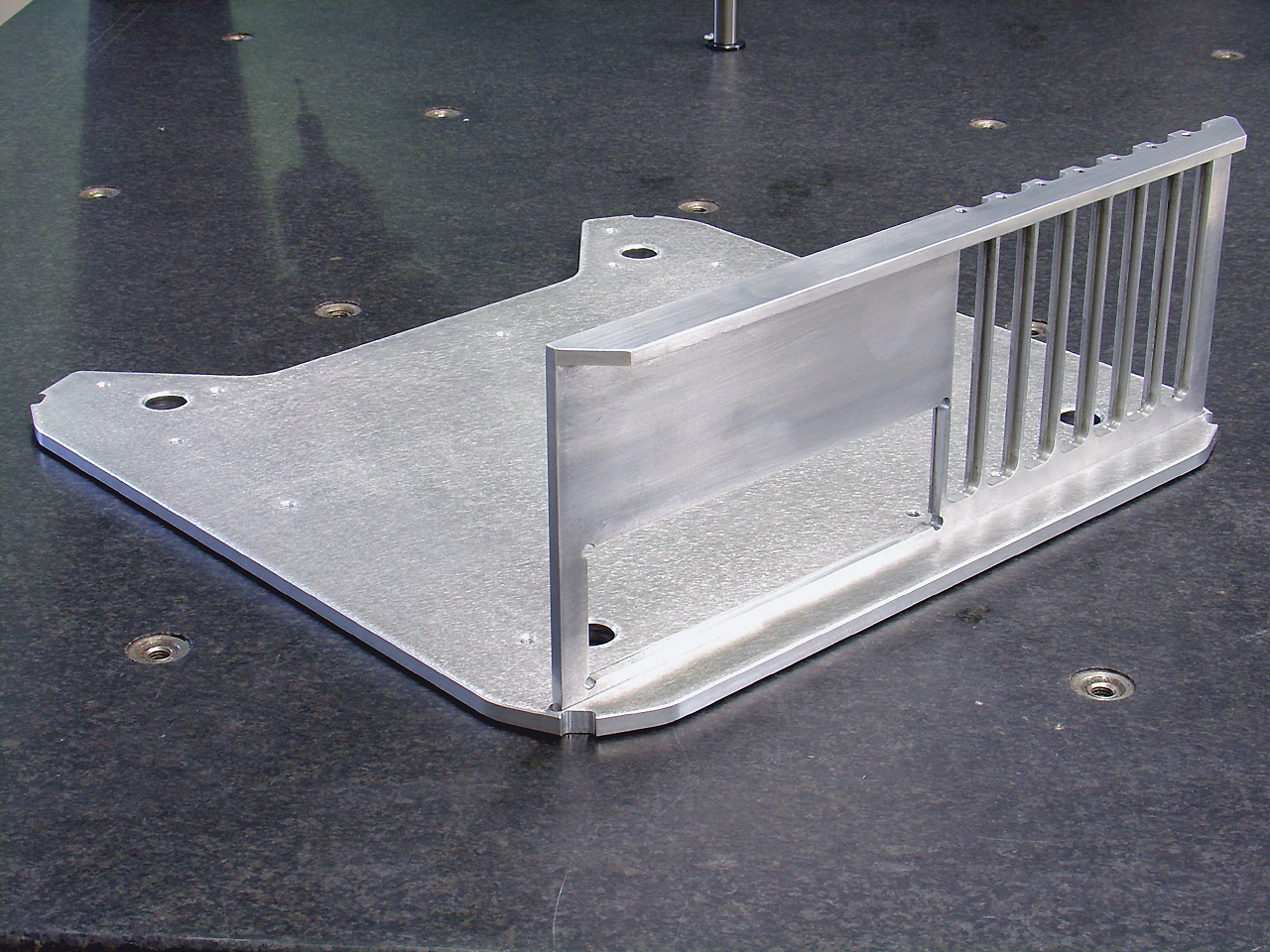

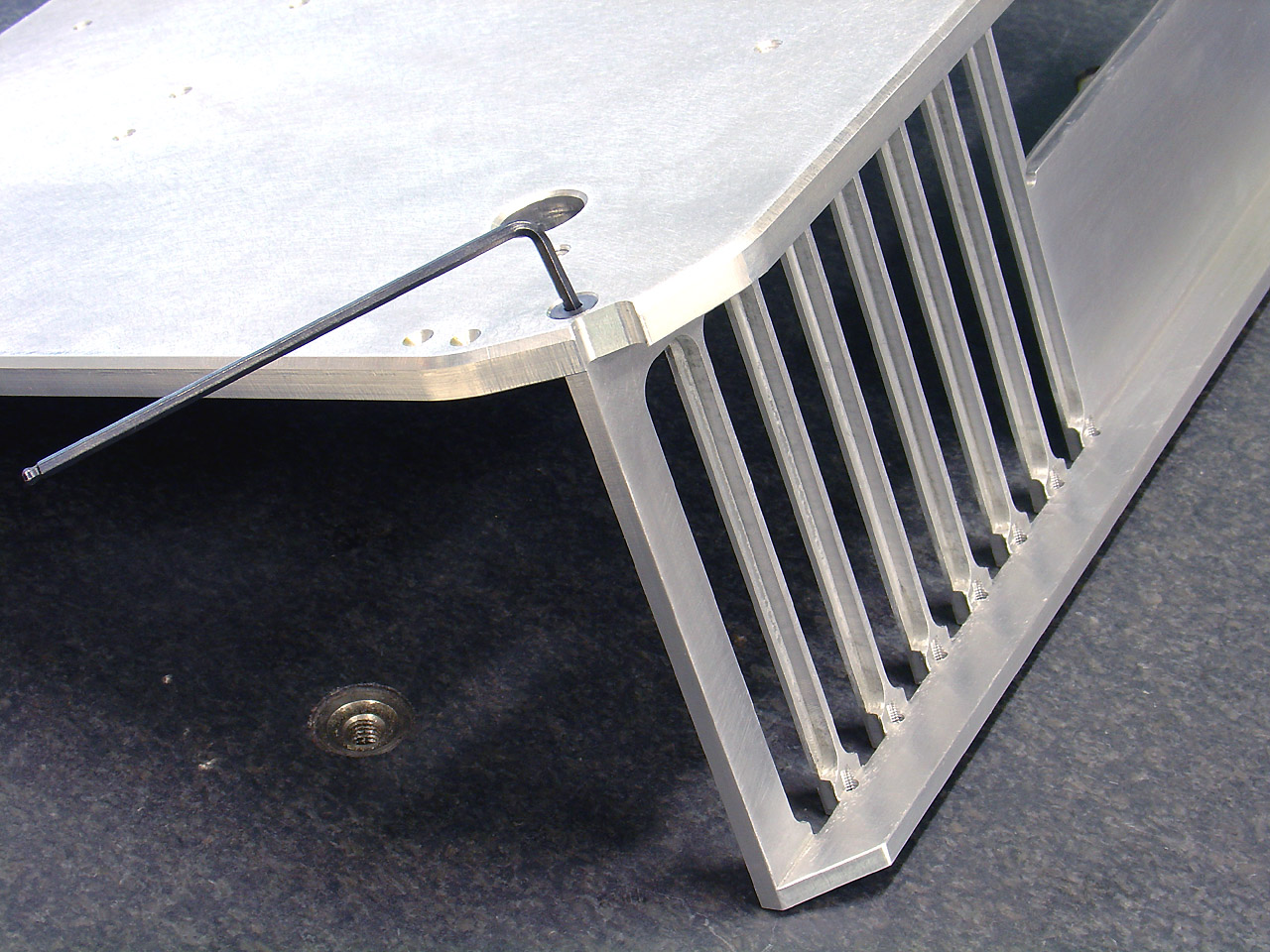

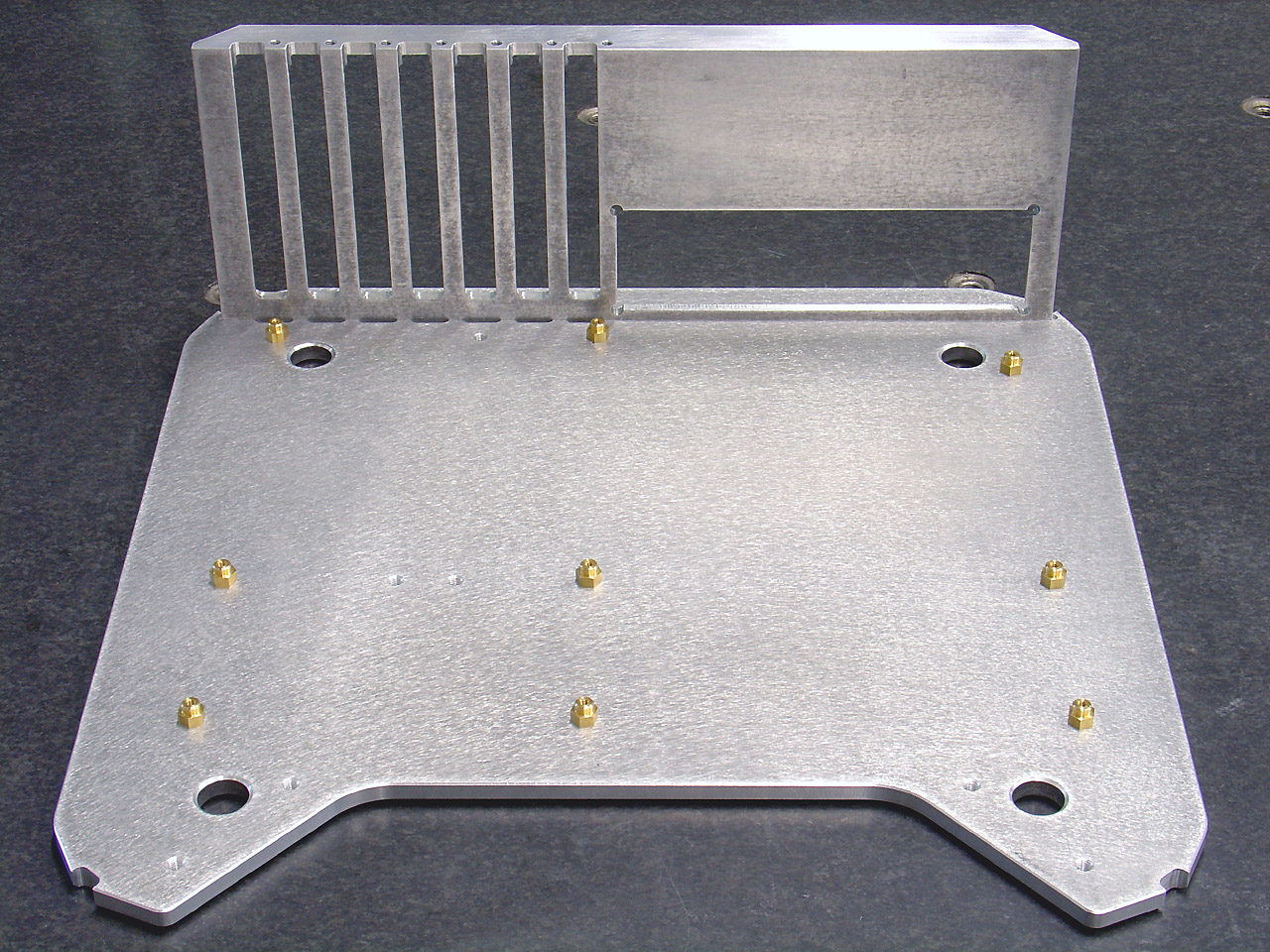

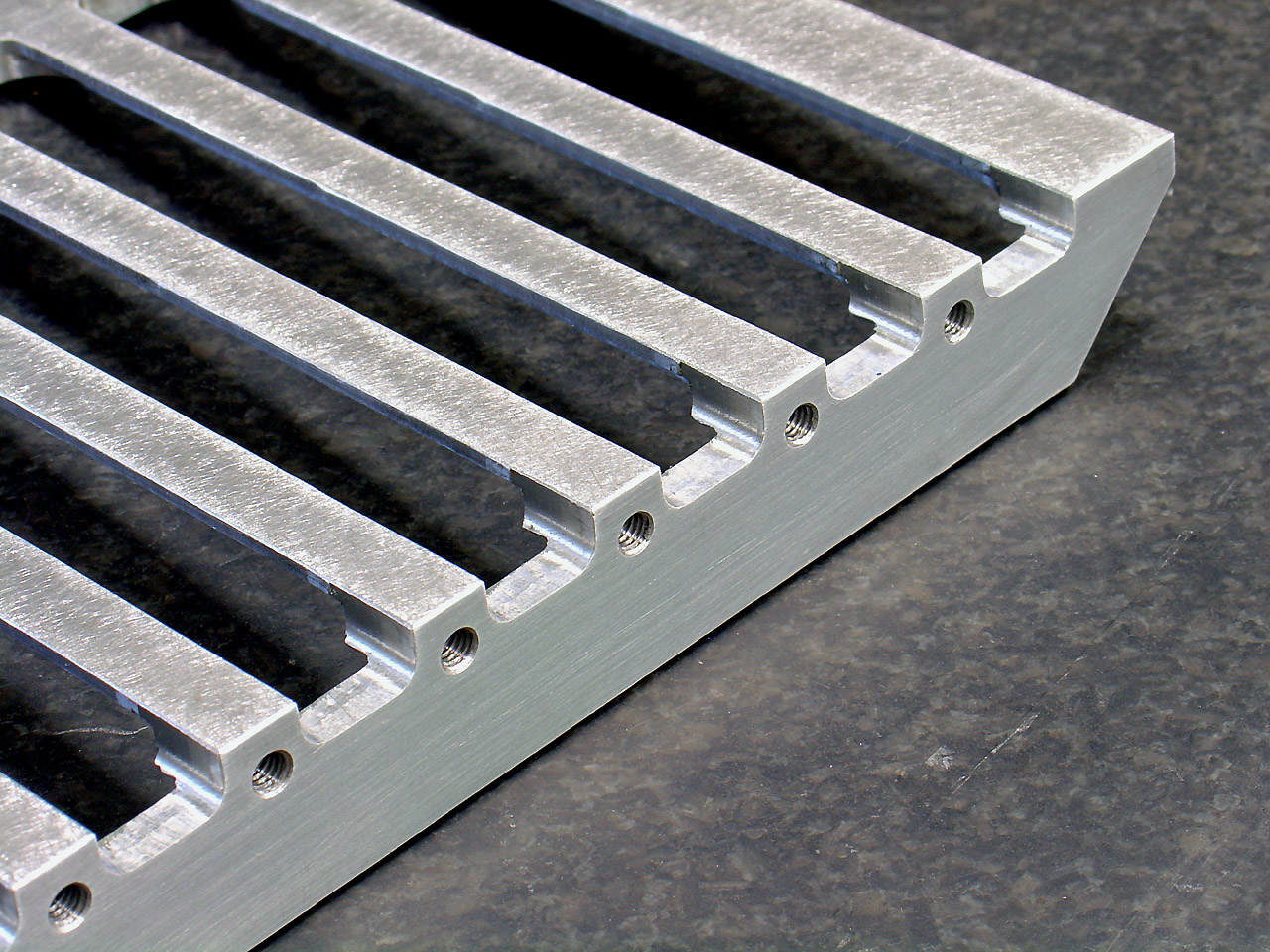

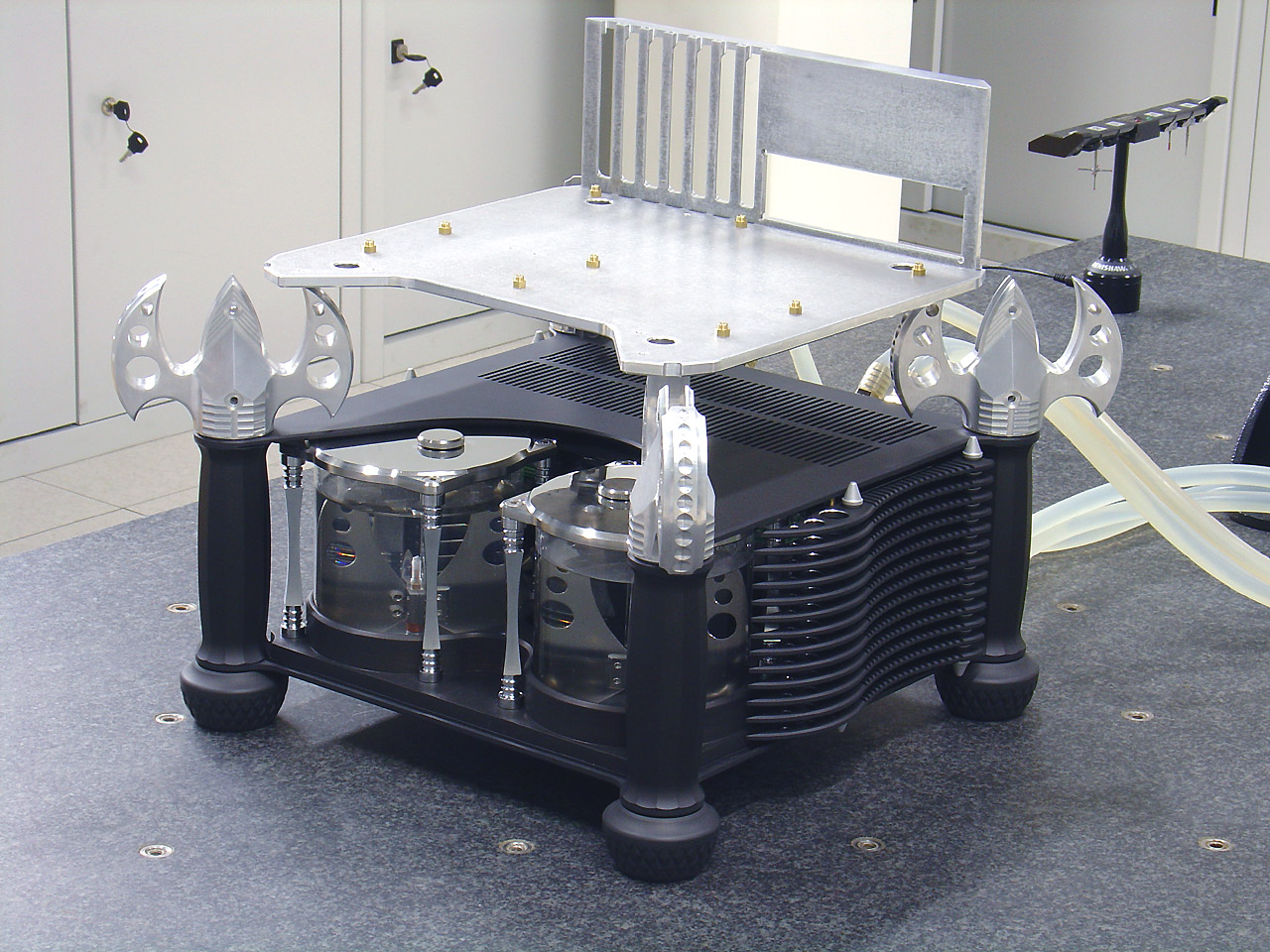

Alcune foto d'assieme della base.


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !


Z O O M !
Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

G69T

***
Specialist
Posts: 702
Offline Offline
WWW
« Risposta #13 il: 27 Dicembre 2005 20:24:24 »

Un piccolo up riguardante la costruzione della griglia frontale.

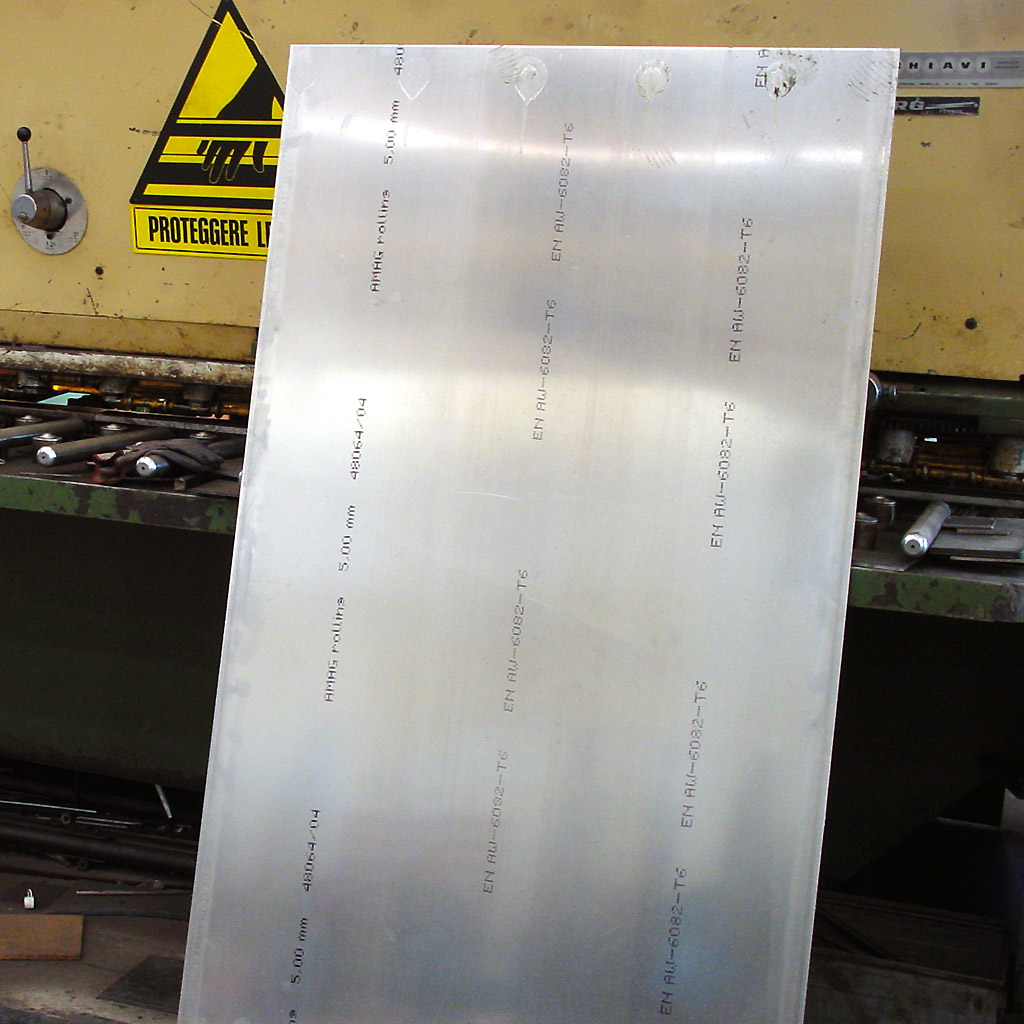

Il particolare sarà composto da 20 pezzi ricavati da una lastra d'alluminio spessore 5mm.

Z O O M !

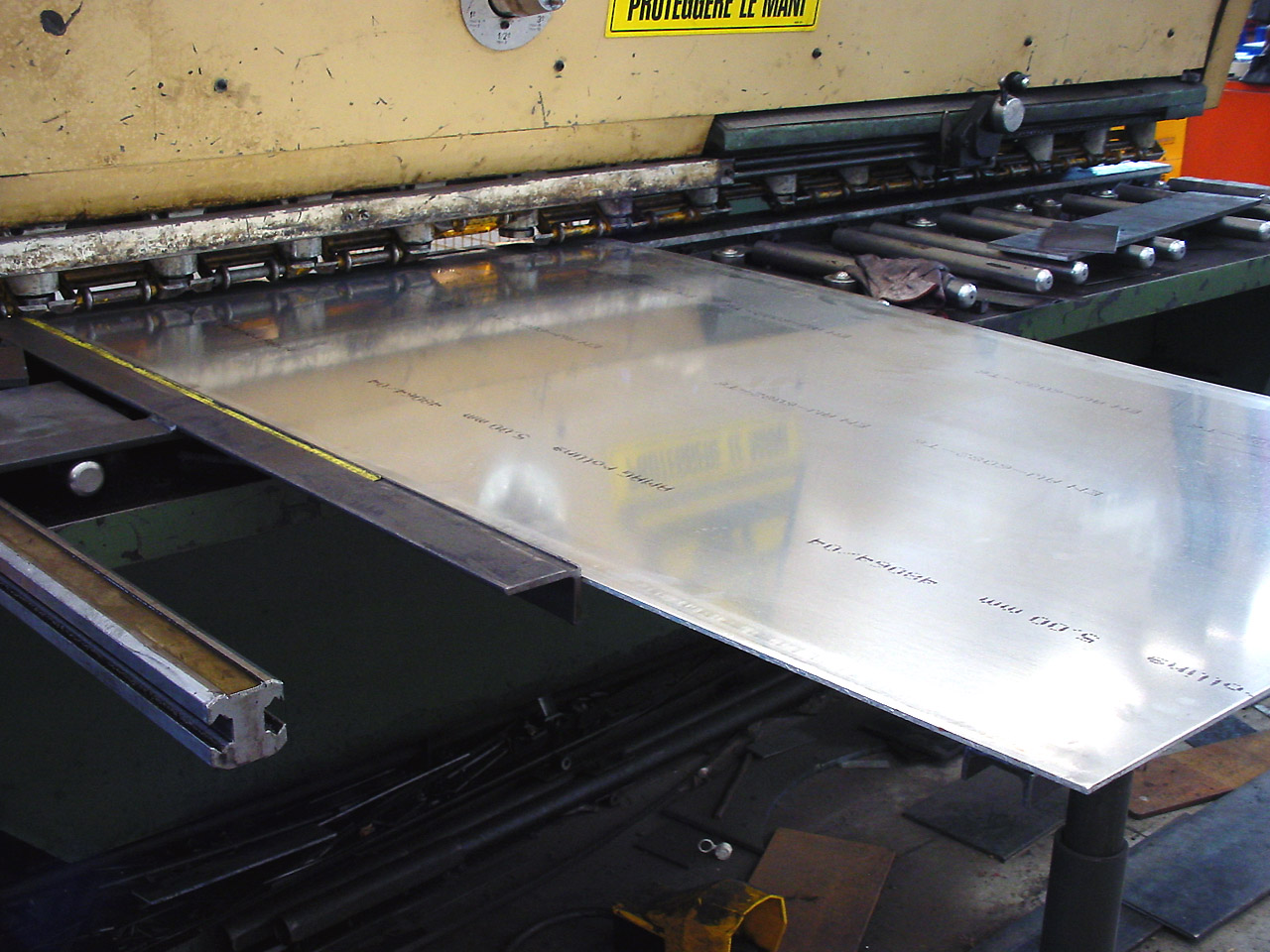

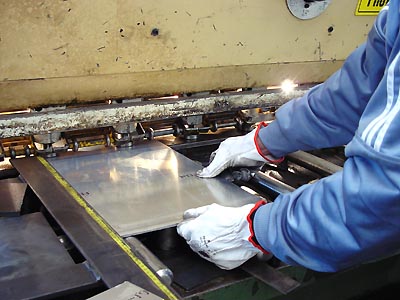

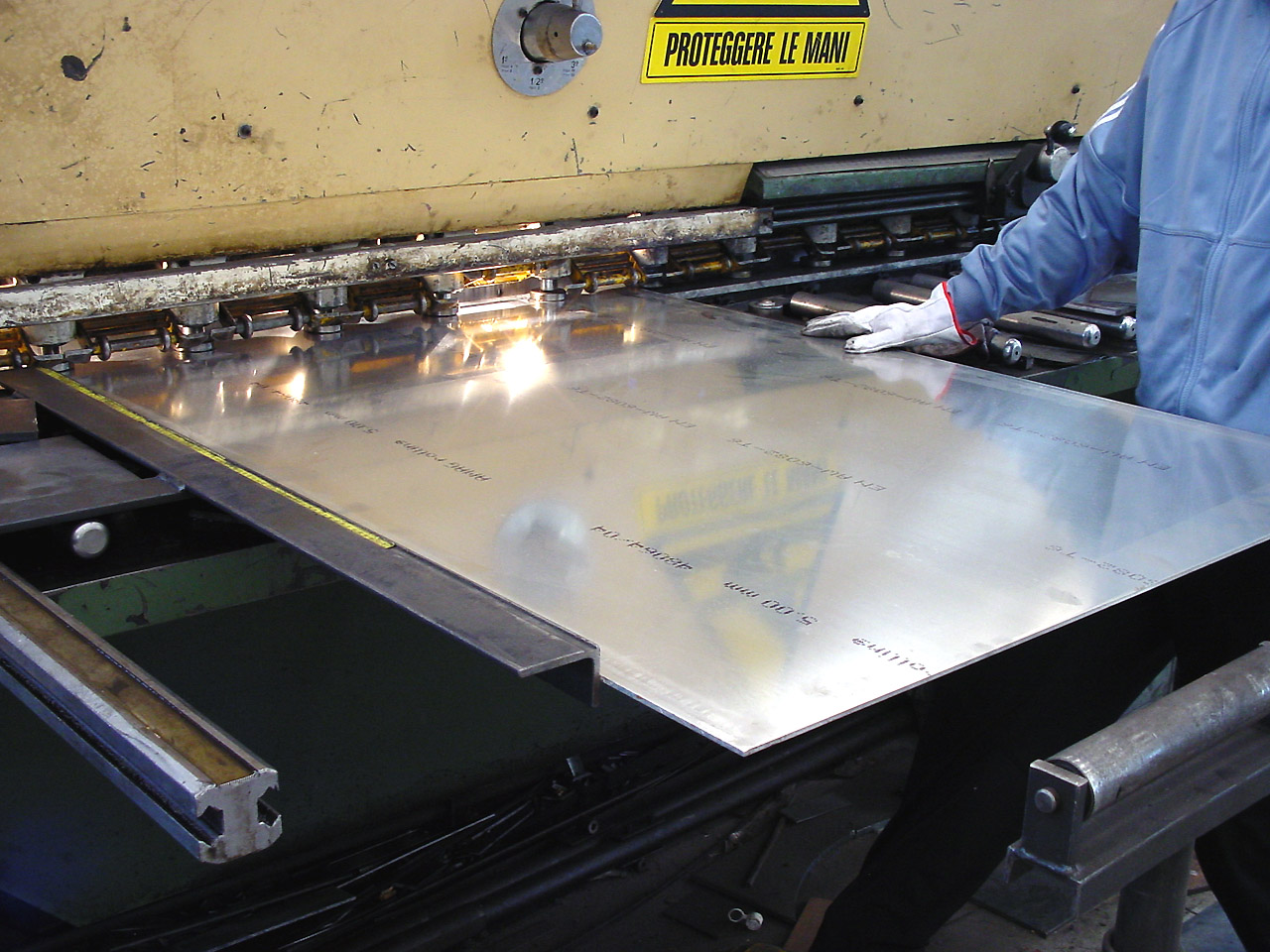

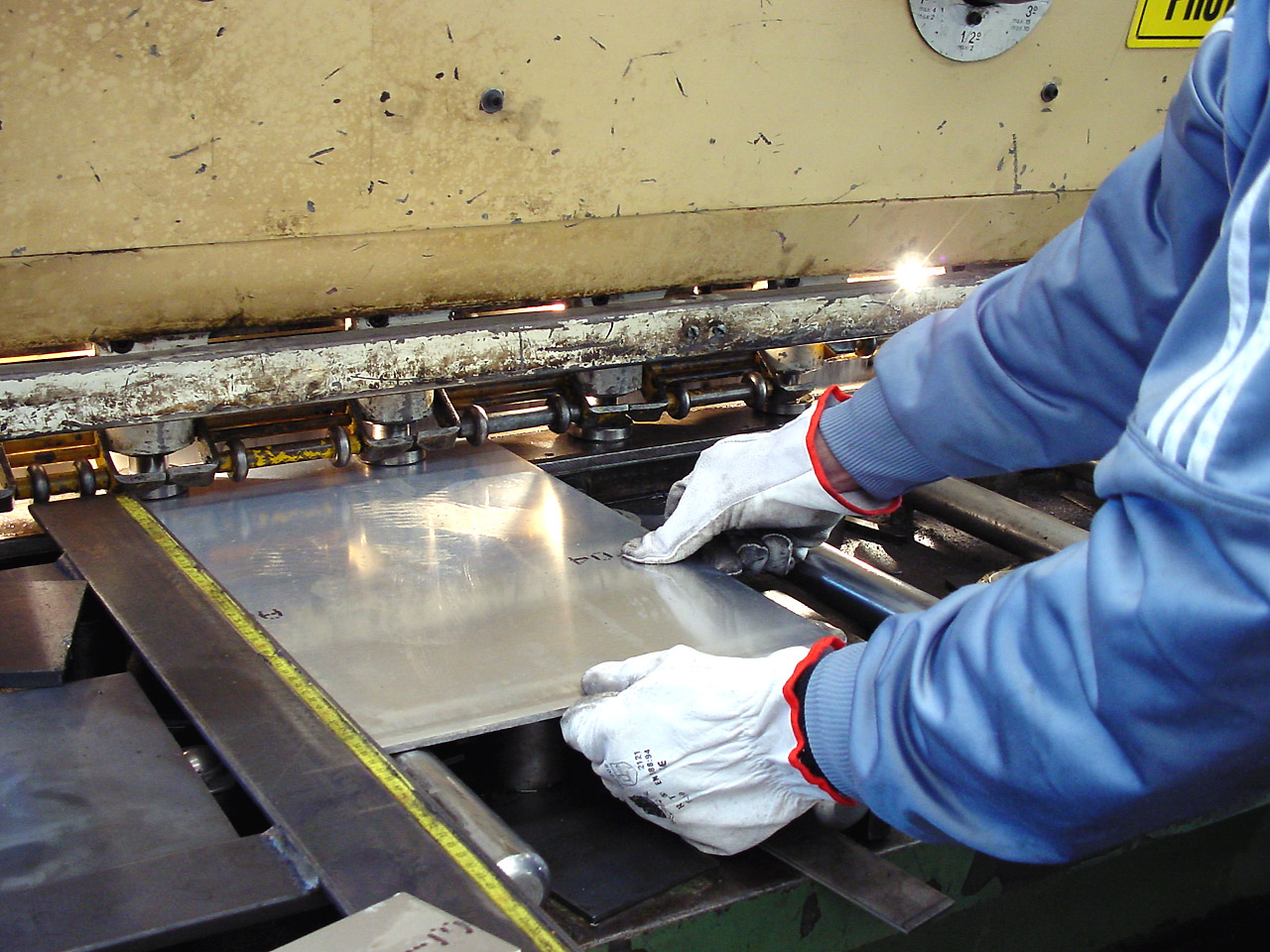

Alcune immagini della prima fase di lavorazione eseguita con una cesoiatrice idraulica.


Z O O M !


Z O O M !


Z O O M !

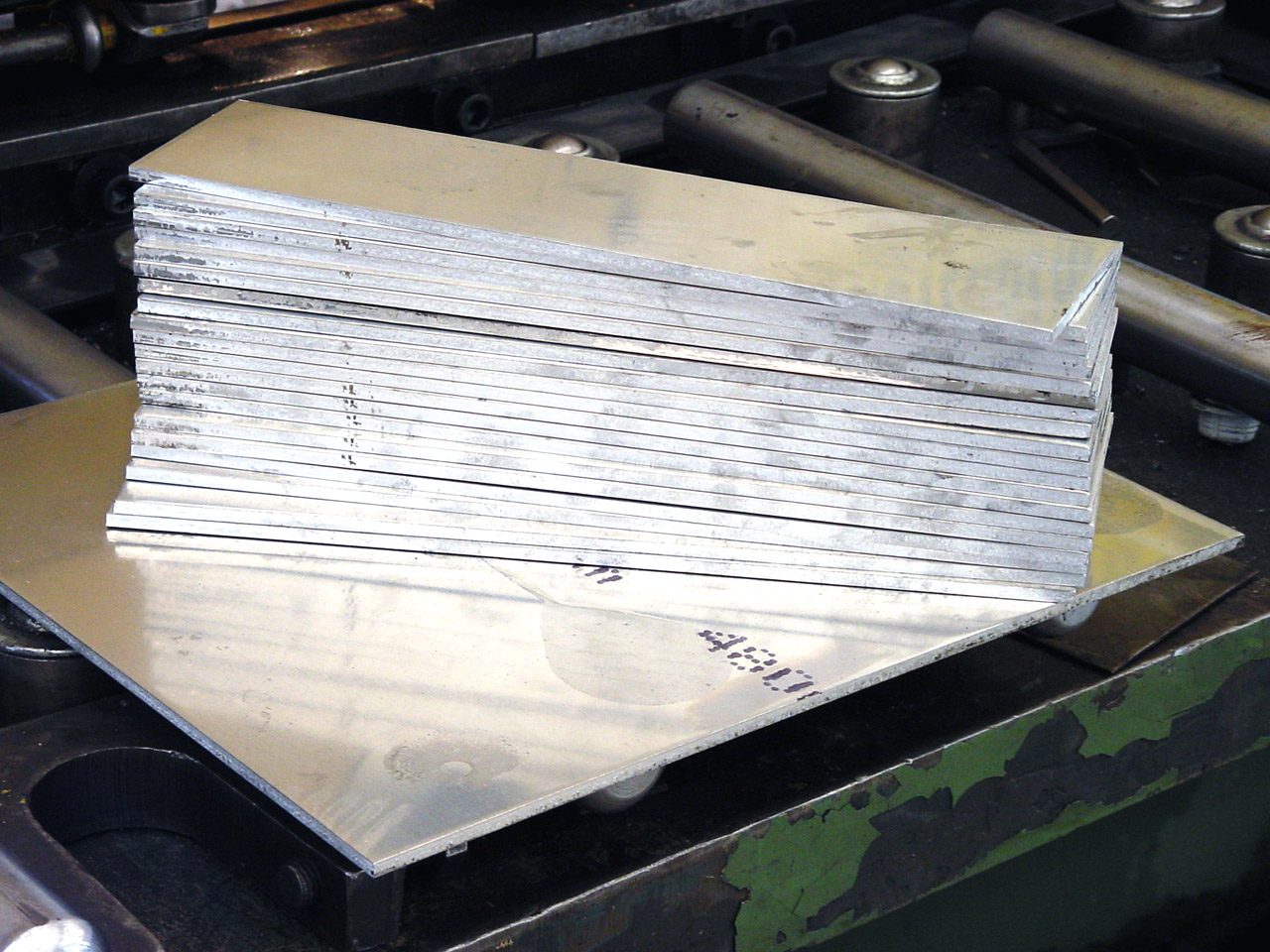

ed infine i 20 pezzi pronti per la lavorazione su CNC.


Z O O M !

A presto  pollice su

Ciaooo  ciaoooo
Loggato

The power is nothing without control, acces to CNC machines is nothing without a creative vision.

Hellas91

****
Master
Posts: 2756
Offline Offline
Emailhellas_91@yahoo.it
« Risposta #14 il: 27 Dicembre 2005 20:49:44 »

Una domanda...perchè non li fresi tu i WB?
Loggato

-> Turbine Power Mod

ProtoCUBE®
||||||||||  10%
BluCreativo

*****
Moderatore
Posts: 10892
Offline Offline
WWW
« Risposta #15 il: 27 Dicembre 2005 21:00:27 »

Citazione

Hellas91 ha scritto:
Una domanda...perchè non li fresi tu i WB?


Quoto la domanda e aggiungo

sbavare per i lavori.... complimenti!
Loggato

1° membro del comitato "Che azz hai scritto!": per un forum scritto in maniera comprensibile!!!

La mia postazione!
Conosci gli utenti di fremodding e presentati!


Il mio sistema:
Enermax Noisetaker 600W, CoolerMaster M620 620W, Asus P5Q-Deluxe, Intel Quad Q9450 con Dissipatore ColerMaster Eclipse, 2x2GB DDR2 TeamGroup Extreeme Dark 1066 5-5-5-15, 2x Sapphire HD4850 Crossfire, Sound Blaster X-Fi Platinum, 1TB di HD vari. Tutto racchiuso in un Lian-Li PC-A10B.
Monitor 24" iiyama ProLite B2403WS

Stardaniele


Newbie
Posts: 30
Offline Offline
« Risposta #16 il: 27 Dicembre 2005 21:16:29 »

Bel lavoro pollice su
 sbavare  sbavare
Continua così  Occhiolino

Ciao  ciaoooo
Loggato
Dot_Kappa

****
Master
Posts: 2296
Offline Offline
« Risposta #17 il: 27 Dicembre 2005 21:21:14 »

Che MOD !!!! innamorato


Ma la base del case vero e proprio com'è fissata alla water station, è solo appoggiata?


ciauz   ciaoooo
Loggato

_eEnmaSs_

*****
Freemodding Admin
Posts: 18240
Offline Offline
WWWEmail
« Risposta #18 il: 27 Dicembre 2005 22:16:52 »

Un saluto al mio amico G69T e tanti complimenti per il lavoro che hai svolto fino ad ora, semplicemente superbo. Le parti anodizzate nere sono magnifiche, e la lavorazione delle guardie di livello tecnico assoluto. Ti faccio i miei migliori complimenti per l'abilità nella programmazione del centro di lavoro, so per esperienza quanto sia difficile portare a termine un lavoro di questo livello. Grande !  pollice su

Mi associo all'incitazione degli altri utenti, a quando un G69T WB ?  Occhiolino


Aspettiamo i prossimi up, ti chiedo solo di postare 3 immagini per post, come da regolamento, per evitare di appesantire eccessivamente la navigazione.

Un salutone e buon lavoro, oltre che naturalmente buone feste !  ciaoooo
Loggato


________________________
Completed:   .:Ykelor-K Mod:.    .:Lan-PC Project:. .:Basic Mod:. .:Mouse G5 Mod:. .:Dimastech Hybrid Bench:.
Suspended: Q4 Fusion
__________________________________

garacs1

*****
Legend
Posts: 3709
Offline Offline
WWWEmailinfo@clarkson.it
« Risposta #19 il: 27 Dicembre 2005 22:54:59 »

Innanzitutto ti do il benvenuto anche da parte mia. Ho già avuto modo di apprezzare il tuo metodo di lavoro, certosino ed altamente professionale, su altri forum. E mi unisco ad _eEnmaSs_ nell'augurarti la più proficua delle permanenze qui da noi di FM. Ho visto proprio la waterstation del darkblade prendere forma, e devo dire che mi ha talmente entusiasmato da desiderare di farne una simile anche io. Progetto abbandonato per mancanza di tempo, purtroppo...

Citazione

Tutte ciò che riguarda la WS potrà essere postato in un altro thread, se vi sarà l'interesse da parte vostra e dello staff.


Come mod della sezione watercooling, ti sarei grato che tu ne parlassi nell'apposito forum, anche solo brevemente ed accennando le fasi salienti del progetto waterstation, postando al massimo, come già ricordato da _eEnmaSs_, tre foto per post, per garantire la necessaria fluidità al forum.

Per il resto, non vedo l'ora di vedere questo progetto del case finito. Ciò che ci hai dato fin'ora è talmente stuzzicante che ho la  sbavare che allaga il piano di sotto...

Garacs1
Loggato

Il mio mod:
per il momento sono fermo...
